BricsCAD：创建自定义组件（下）

手动添加组件到您的库中

这次我只是简单地将现有的.dwg文件拖放到文件夹目录中。您可以打开任何 "AutoCAD组件".dwg、.rfa和.dxf文件，并且可以导入.skp。本例中使用的组件是由一个开源文件创建的，我使用BricsCAD的Communicator来导入.stp文件。

要做到这一点：

1. 导航到以下文件位置（您可以使用 SUPPORTFOLDER 命令）。

C:\Users\USERNAME\AppData\Roaming\Bricsys\BricsCAD\V19x64\en_US\Support\Bim\Components

机械版本的部件可以在这里找到：

C:\Users\USERNAME\AppData\Roaming\Bricsys\BricsCAD\V19x64\en_US\Support\DesignLibrary

2. 复制并粘贴该文件到文件夹中。

3. 打开BricsCAD，该文件将是可用的，但是，将没有缩略图。

虽然可以插入组件，但不会创建缩略图，而是显示一个带'？'的圆圈。

添加一个缩略图

1. 创建两个.png图片。一张60×60，一张120×120，将它们命名为与您想让图片匹配的组件完全相同的名称。在这个例子中，组件的名字是'les_paul'。

2. 进入以下文件夹位置：

C:\Users\USERNAME\Roaming\Bricsys\BricsCAD\V19x64\en_US\Support\Bim\Components\.resources\FILENAME\

机械版本的部件可以在这里找到：

C:\Users\USERNAME\AppData\Roaming\Bricsys\BricsCAD\V19x64\en_US\Support\DesignLibrary\.resources

3. 在这里您会发现两个文件夹："thumbnails "和 "thumbnails_x2"。

4. 在标有'缩略图'的文件中添加60×60.png文件。

5. 在标有"缩略图"的文件中添加120×120.png文件。

6. 打开BricsCAD，现在将显示缩略图。

注意：如果BricsCAD已经打开，您将需要重新启动它的变化生效。

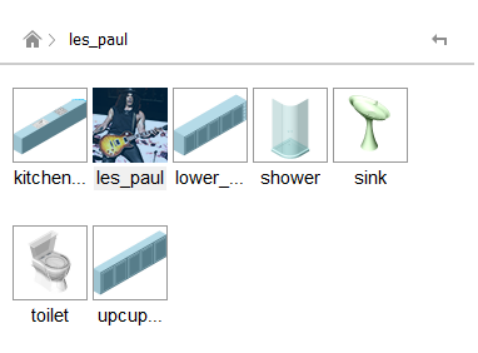

现在显示新的缩略图

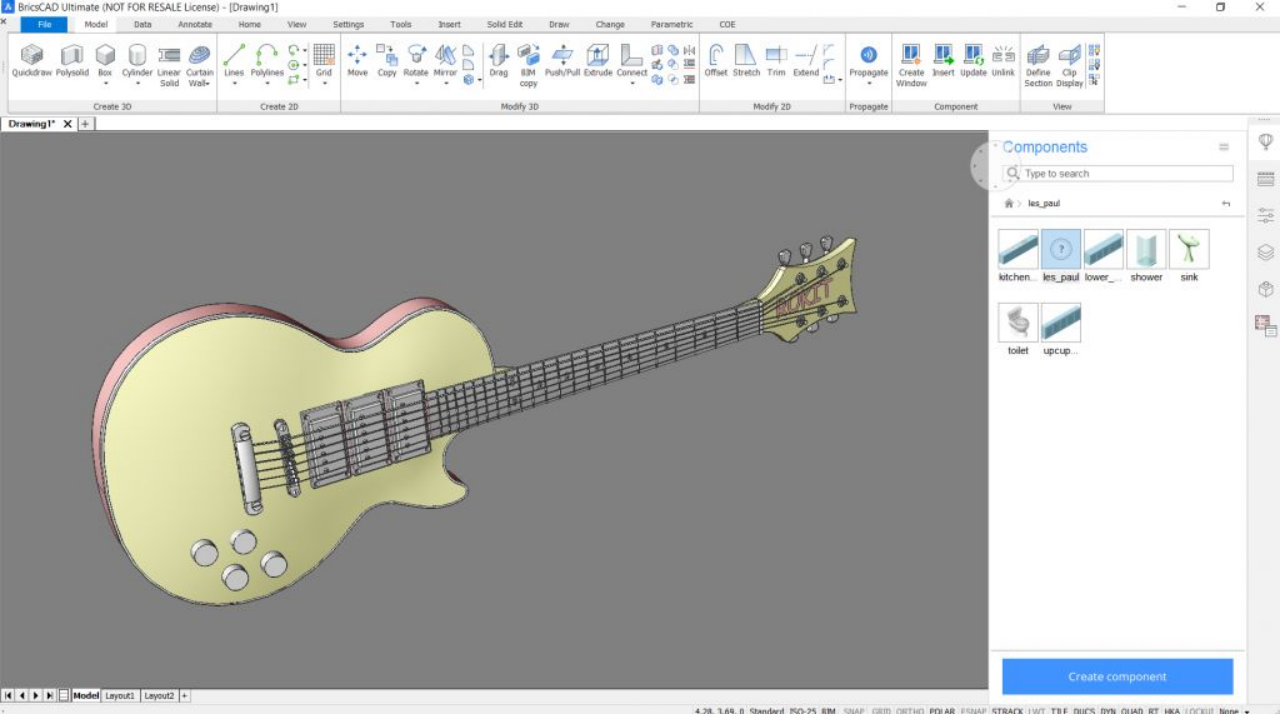

收尾工作

当您完成这些组件可以添加到您的项目中，就像任何BricsCAD里的标准免费零件库一样。
