SimLab Composer机械版：用于创建高质量的可视化和运行动态模拟分析！

SimLab Composer的机械版是为产品设计工程师而设计的，用于创建高质量的可视化和运行动态模拟分析。作为一个机械工程的3D软件解决方案，这个版本的SimLab Composer包括了在任何地方进行商业或非商业使用的工作台。本版包含的工作台包括共享、渲染、动画、模拟、纹理烘焙和虚拟现实。



为什么SimLab对设计师至关重要？



技术文件



机械和产品设计是一个要求高精度的过程，当涉及到设计尺寸和测量时，它极大地依赖于精度，当与技术用户和产品制造商共享时，它还需要对设计的目的、用途进行广泛的描述，有时还需要装配或生产指南。



SimLab Composer允许工程师在3D PDF文档或WebGL页面中记录他们的设计。



那些易于阅读、可共享的3D文档可以保留3D模型的所有细节以及与设计相关的任何度量、注释或文档，它们还可以通过在设计中执行动画和支持对象交互来演示设计的机制和行为。



3D PDF和WebGL文档易于创建，并且具有可定制的界面，用于个性化和品牌推广，使它们成为记录您的3D设计的完美解决方案。





3D PDF







3D PDF创造

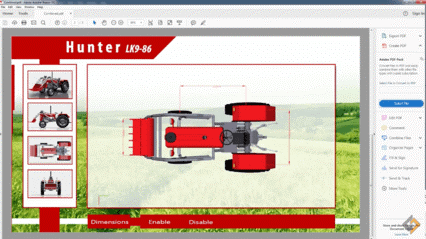

SimLab Composer允许设计师导出一个独特品牌的交互式3D PDF，可以使用免费的Acrobat Reader打开。

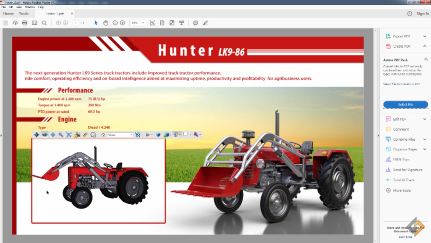

SimLab Composer中创建的3D PDF之所以特别，是因为它可以包含场景状态、动画和测量。



场景状态捕获模型的几个属性并存储它们，然后可以通过单击一个对象或链接到3D PDF文档中的场景状态的按钮来应用捕获的场景状态，场景状态可以捕获的一些状态包括对象可见性、转换、材质和灯光等。



这些场景状态允许设计器显示设计的不同状态和选项，例如，产品设计器可以在单个3D PDF中显示具有不同材质和组装选项的3D桌面设计，而不是为每个设计都具有不同的文件。



SimLab 3D PDF还可以播放3D动画，使用动画序列，用户可以在3D PDF中附加几个动画片段，每个动画片段都可以连接到一个对象或类似于场景状态的按钮。

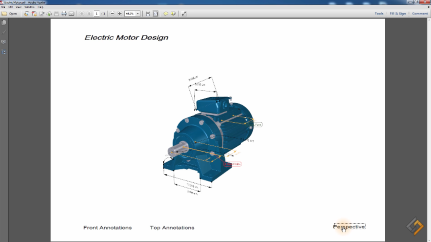

SimLab Composer中的测量和注释也可以在3DPDF文档中导出，将传统的PDF转换为真正的基于模型的定义工具。



SimLab Composer为3D PDF文档提供不同的模板设计，此外，使用SimLab模板设计器，用户可以为3D PDF文档设计自己的模板，甚至可以使用不同的PDF文档作为其3D PDF的模板。



WebGL

戒指设计



WebGL是一个JavaScript API，用于在任何兼容的Web浏览器中呈现交互式二维/三维图形，而无需使用插件。

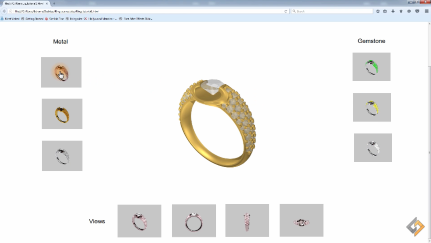

从SimLab Composer导出WebGL文档允许用户在Web上发布其三维设计，并将其嵌入页面中，而不必作为独立元素。







与3D PDF文档类似，WebGL文件可以包含场景状态和动画。



场景状态捕获模型的几个属性并存储它们，然后可以通过将场景状态链接到可单击对象或WebGL文档中的按钮来调用这些存储的场景状态，可以捕获的一些状态包括对象可见性、转换、材质和灯光等。



这些场景状态允许设计器显示设计的不同状态和选项，例如，产品设计器可以在单个WebGL页面中显示具有不同材质和组装选项的3D桌面设计，而不是为每个设计显示不同的页面。



SimLab WebGL还可以播放3D动画，使用动画序列，用户可以在WebGL中附加多个动画片段，每个动画片段都可以连接到一个对象或类似于场景状态的按钮。



SimLab Composer提供可用于WebGL文档的不同模板设计，此外，使用SimLab模板设计器，用户可以设计自己的模板，甚至可以使用PDF文档作为其WebGL页面的模板。



测量



注释创建

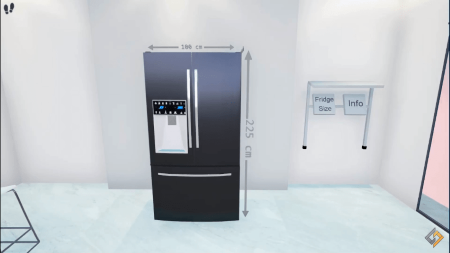

SimLab Composers允许您在3D场景中添加注释和测量，有不同类型的测量可以准确地捕获和显示组件的尺寸，其中一些是：

• 线性标注工具，用于测量主轴上2个点之间的投影距离。

• 对齐尺寸工具，用于测量空间中两点之间的距离，而不将其位置投影到主轴上。

• 测量圆或弧半径的径向尺寸工具。

• 测量两条相交线之间角度的角度尺寸工具。

• 引线注释工具，允许您使用指向设计的指针添加自定义文本。



您可以更改注释中使用的度量单位，还可以为所有注释或特定注释调整显示的注释的大小和颜色。



除了在SimLab Composer中显示外，还可以将这些注释导出到3D PDF文档中或在虚拟现实中查看。





艺术的和吸引人的交流





在以一种创新的、具有视觉吸引力的方式分享和展示您的设计理念时，SimLab Composer提供了多种解决方案，每个解决方案都能满足各自的需求，共同确保接触到所有类型的受众。



SimLab Composer中的实时渲染是一项强大的功能，由一个巨大的材质和灯光库进行补充，它可以创建令人着迷的高品质图像和您设计的视频。



除了渲染图像外，360度图像和视频SimLab Composer还允许您在虚拟现实环境中查看设计，在虚拟现实环境中，观众可以仔细检查3D模型，并将其融入到逼真的体验中。



SimLab跨不同平台和设备的虚拟现实可用性使其成为分享和展示设计的可靠媒介。



在SimLab Composer中，另一种有希望的查看设计的方法是增强现实，这种查看方法已经被证明对产品设计师非常有用，因为他们可以在周围环境中显示他们的设计，给用户查看设计一种更好、实用和易于理解的感觉。



实时渲染



实时渲染是SimLab Composer中的一个强大功能，它计算灯光和阴影值以及材质外观的属性，并将其渲染为高质量的二维或360图像，实时处理计算，允许用户在渲染活动进行时修改场景并即时查看最新的结果。





为了获得逼真的渲染图像，SimLab Composer提供了一个广泛的材质库，其中包含大量预定义的材质，这些材质模拟真实的材质，只需将材质拖动到场景中的对象上即可使用。



除了实时渲染之外，SimLab Composer还渲染动画序列，其中用户设置要渲染的帧范围，SimLab Composer为每个帧创建一个渲染图像，随后可以使用SimLab Composer中提供的“Movie Maker”工具以不同的设置和格式转换为视频文件。



产品设计师可以对场景中的摄像机进行动画制作，并渲染其设计的视频，从不同角度显示模型，动画渲染也有利于机械设计师渲染机械仿真，以进一步解释其设计机制。

SimLab Composer允许用户在渲染的图像和序列中添加其独特的水印，以便于品牌和保护。



虚拟现实



交互式虚拟现实



虚拟现实是一种交互式计算机生成的模拟，用户通过使用多种设备（如虚拟现实耳机和移动设备）体验类似生活的环境。



它是一个可靠的工具，学习，显示和分享您的三维设计，以一种有效和愉快的方式。

SimLab虚拟现实允许设计师设计尚未制造的原型或不方便放置在房间中的大型模型。

有了虚拟现实，您可以在建造前仔细检查改进和修复的设计，节省时间和金钱。



在相同的体验中，虚拟现实场景可以显示不同的选项和机制，而无需为每个选项或使用动画序列、列表和场景状态设计创建不同的虚拟现实场景。





由于虚拟现实技术是一种数字技术，因此无论目标观众身在何处，都可以通过私人共享虚拟现实场景或通过SimLab展厅在公共服务器上轻松接触到他们。

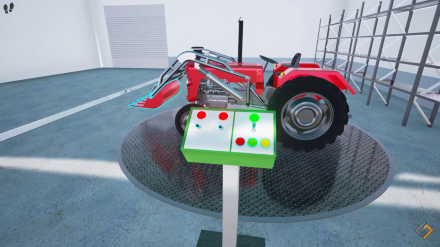

SimLab Composer中的虚拟现实是交互式的，设计师可以使用多种工具将其设计转换为动态的现场体验，其中一些工具包括：

• 组装系统，在该系统中，观察者可以根据预先定义的结构层次来组装和拆卸设计的组件。

• 事件系统，设计师可以在其中设置一个响应系统，每个响应系统都连接到一个触发器，并且一旦观察者与触发器交互，将启动响应序列，响应的一个例子将是对象变得可抓取，应用场景状态和播放动画等。

• 列表系统，该系统旨在允许用户在吸引人的3D界面中显示设计的选项和变化，您可以将场景状态和动画序列连接到对象，在虚拟现实体验中，用户可以查看和应用这些选项来探索对象的不同可用外观和行为。



增强现实



Alibre集成



增强现实允许用户在真实环境中放置3D模型，同时保持完整的3D模型交互。



它可以通过SimLab AR/VR Viewer获得，这是一个免费的全功能移动解决方案，可以方便地与其他人查看和共享3D模型，并且可以在其中以3D、VR（虚拟现实）和AR（增强现实）模式查看模型。



AR模式支持将场景状态或动画附加到对象的操作，附加的行为可以通过与对象交互应用。



它还支持光烘焙（light baking），这是一种新技术，它将灯光值、遮挡和阴影存储在应用于模型的纹理层中，以改善移动查看器无法实时执行这些计算的三维可视化效果。



AR适用于产品设计师，尤其是家具设计师，因为他们可以以真实尺寸查看房间内的家具模型，从而帮助他们以更易于理解的方式向观众展示设计。



研究和分析您的设计



在生产阶段之前，工程师需要3D机械软件来研究、分析和验证他们的设计思想。



SimLab Composer为机械设计人员提供了使用SimLabComposer机械版中提供的模拟工作台检查其机械设计功能的能力。



仿真工作台采用先进的物理驱动发动机，精确地模拟机械零件的功能和行为，也可以为工程人员提供仿真过程中所受力和动力学的高精度分析。



仿真工作台提供的数据可以用来调整和改进设计，保证设计的功能符合其背后的思想。



模拟



SimLab Composer中的仿真是由物理上精确的引擎运行的，该引擎可以模拟部件之间的机械交互和碰撞，并且可以基于仿真绘制数据，这有助于研究和改进机械设计。



运行模拟依赖于定义使用链接和关节的组件之间的关系，并通过确定影响模拟的力，一旦运行模拟，模拟引擎将接管并通过高级数学计算指示基于链接和力的组件的移动和行为。



然后，可以将创建的模拟转换为逐帧动画，该动画可用于为PDF、WebGL和虚拟现实体验创建动画序列或渲染为电影。



SimLab Composer也可以运行交互式模拟，这种模拟在创建方面类似于预先定义的模拟，但在确定力值方面有所不同，因为您可以将这些值映射到键盘或操纵杆，使您能够在模拟进行时更改力值，这适用于起重机、叉车、汽车等载人机械的模拟。

交互式模拟也可以在虚拟现实中运行。



计算机辅助设计、数控机床和三维打印



设计师使用市场上不同类型的设计软件，每种软件都有其独特的3D文件格式，SimLab Composer能够读取几乎所有的3D文件扩展名，使其与所有著名的设计软件兼容。



此外，SimLab Composer能够通过动态链接与设计软件进行配对，这一功能允许设计人员在SimLab Composer中同时更新设计软件中的3D模型。



SimLab Composer还可以导出各种格式的3D模型，让使用多个设计软件的设计师可以轻松地在这些软件之间迁移模型，以及与SimLab Composer能够发送兼容的3D格式的CNC机器和3D打印机交流。
