在3ds Max中使用RailClone创建一个斜脊屋顶
最近有一个问题是关于如何使用RailClone创建一个斜脊屋顶，这是一个有趣的问题，我们觉得对其他用户很有帮助，所以我们把答案制成了一个简短的教程。这个技术也可以通过RailClone的免费精简版来完成，所以如果你之前没有尝试过，这可能是你需要的示例。
因为屋脊和槽部的瓦片在拐角处弯曲，并整齐地连接到屋顶的两个斜面的行上，所以不可能使用我们通常的技术为每个屋顶平面创建剪切样条线。相反，你可以用稍微不同的方式来解决这个问题，将每一行作为一个独立的一维阵列，以不间断的循环方式环绕屋顶的周边--来看下面是如何设置它的：

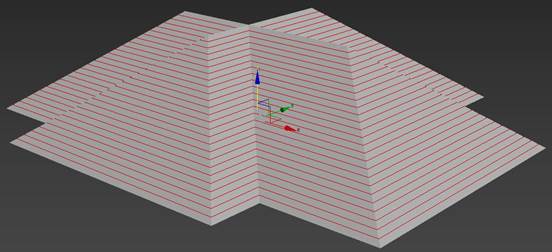

1.首先，你需要为每一行瓦片创建一条环绕整个屋顶的样条线。有很多方法可以做到这一点，但在这个场景中，最简单的方法是简单地选择所有定义屋脊和槽部的边缘，然后使用“编辑多边形对象”的 "连接 "工具为每一行创建一个边缘循环。
2.在新的边缘仍被选中的情况下，单击 "从选择创建形状"。将 "形状类型 "改为 "线性"，然后单击 "确定"。

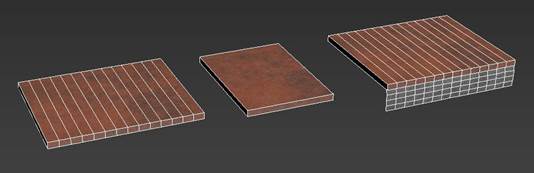

3.现在你有了所需的样条线，从一个简单的盒子基元创建一个瓦片。设置瓦片的高度，使其跨越两行。这将允许每个路线重叠。
4.克隆瓦片并将宽度设置为略大于高度。我们将使用这个作为屋脊瓦片，由于它在角落里弯曲，你将需要添加一些垂直的边缘环。
5.克隆这个瓦片，创建第三个瓦片，我们可以用于槽部。
6.对于屋脊瓦片，你可能想在瓦片下方添加一个面，可以用来添加混凝土填充物。如果你下载了本教程的场景文件，你会发现你可以使用几何体的例子来跟进。
7.现在我们有了我们的瓦片几何体，让我们自己创建RailClone样式。添加一个新的RailClone对象，打开样式编辑器。
8.添加一个新的L1S生成器，并附加一个样条线节点。在Spline节点的属性中，选择我们之前创建的场景中的路径。
9.添加一个新的“段”节点，并从场景中选择瓦片几何体。进入“变形”属性，禁用“切片”。将“段”连接到默认输入。
10.使用“段”的固定Y轴旋转来旋转瓦片以匹配屋顶的角度。您会注意到，当瓷砖转动时，它们会脱离屋顶平面。要解决这个问题，将Y轴和Z轴对齐改为枢轴。
11.如果你发现有些行的旋转不正确，那么是因为样条线的运行方向不同。不幸的是，这种情况经常发生在使用多边形对象的“创建样条线”工具时，但很容易修复。只要选择不正确的子样条线，右击并选择反转。问题就解决了！
12. 添加一些左和右的填充来增加瓷砖之间的间距。
13.进入生成器的属性，将默认模式改为自适应。在这种模式下，几何体将被巧妙地缩放，使每一行只适合整块瓷砖，没有切片。
14.克隆现有的“段”，并使用它从场景中挑选屋脊瓷砖。将它接入角部输入。
15. 选择 "生成器"，进入 "角部设置"。增加角量值，直到瓷砖在角落处平滑变形。为了获得更好的变形效果，你可能还想增加在样式推出中找到的曲线步数属性。

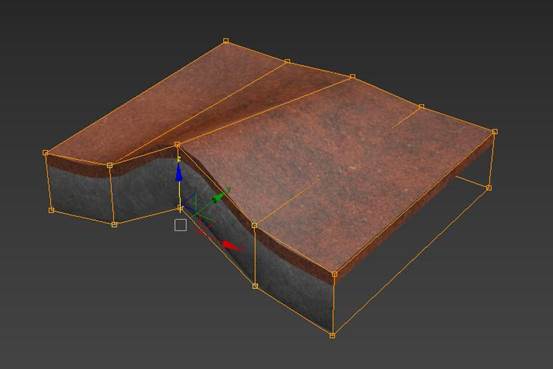

16.一旦角部正确变形，我们将需要重新塑造瓦片，使其具有独特的斜脊形状。选择源几何体并添加一个Box FFD修改器。将点的数量设置为2x5x2，然后使用控制点将瓦片前部的中心拉起，直到它正确地重叠在屋脊上。通过建模并能够实时看到结果，你可以节省很多时间，而不是依靠试错。
17.这样就解决了屋脊的问题，但是槽部呢？我们需要为这些区域使用不同的瓦片，要做到这一点，我们转向条件运算符。

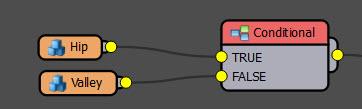

18.将条件运算符接入角部输入，并将臀部段接入True输入。
19.克隆屋脊段，并使用它从场景中选择槽部几何体。
20.将槽部段连接到False输入。
21. 现在要让它在外部角上使用屋脊，你需要在条件运算符中启用顶点 > 角度，并使用 180 度的值。确保“检查广角”被启用，否则它将只检查0到180度之间，而不是完整的360度。最后，将条件下拉菜单改为“更少”。现在，你已经为每个角类型准备了不同的瓷砖。剩下的就是重新塑造槽部了。

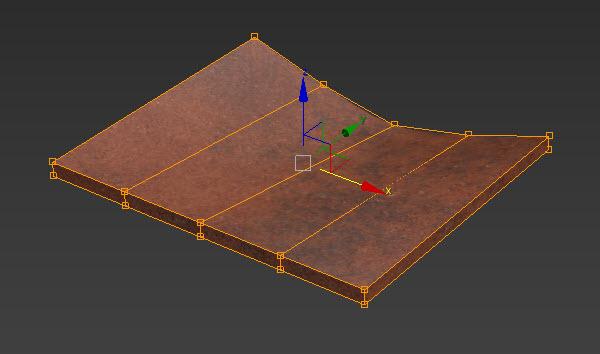

22.选择槽部源几何体，就像我们对屋脊所做的那样，添加一个盒子FFD修改器。将点的数量设置为2x5x2，然后使用控制点拉低瓦片背面的中心，直到它正确地重叠在槽部中。

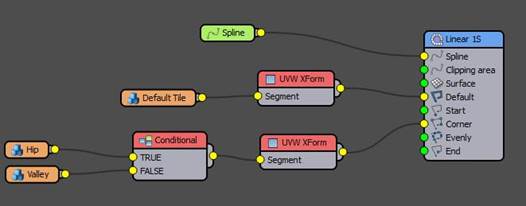

23.我们就完成了，在我的示例场景中，我唯一做的其他事情是添加UVW XForm修改器来随机偏移U轴和V轴上的位图，以及一点变换随机化来增加更多的多样性。
这是一个很好的例子，是根据用户的要求制作的教程。记住，如果你有问题想在简短的教程中得到解释。
