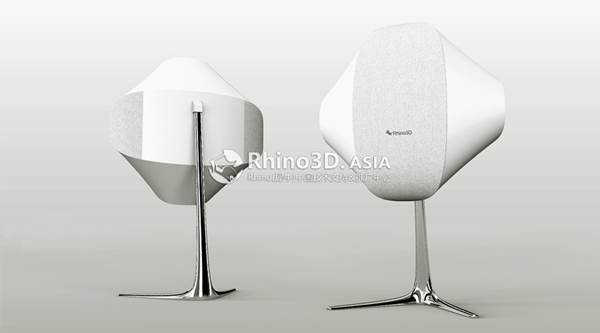

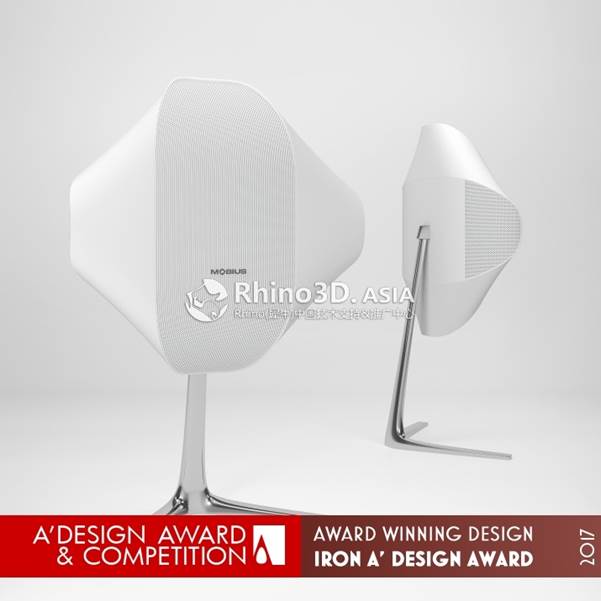

设计师RaphaëlDelstanche受莫比乌斯带的结构启发设计了这款名叫“MOBIUS”多媒体桌面音。
▲点击图片了解MOBIUS音箱
以下使用Rhino 6 的NURBS与细分建模这二种方式来构建MOBIUS音箱。
提示：
●本教学所用的 Rhino 6 版本：SR12
●点击文中的英文指令可查阅该指令的详细用法
第一步,绘制音箱箱体空间形体曲线

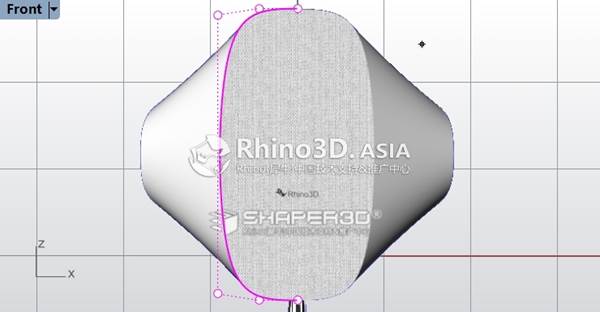

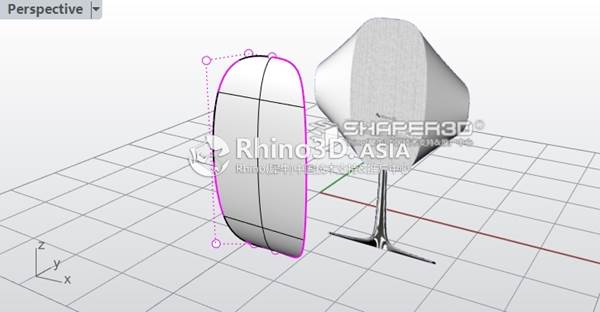

1.1 利用参考图，在前视图以Curve指令，绘制出3阶6个控制点的轮廓线，见下图所示：

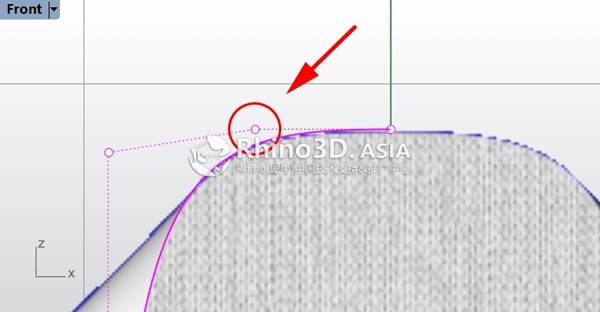

注意：下图红圈所示控制点要与X轴平行并与端点对齐

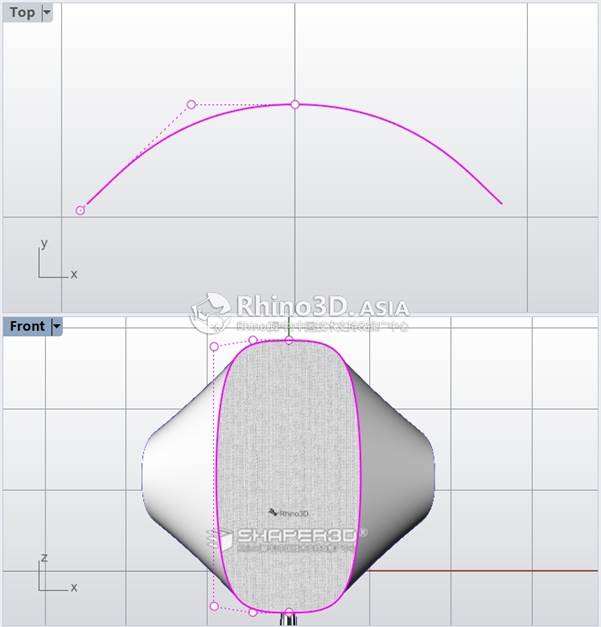

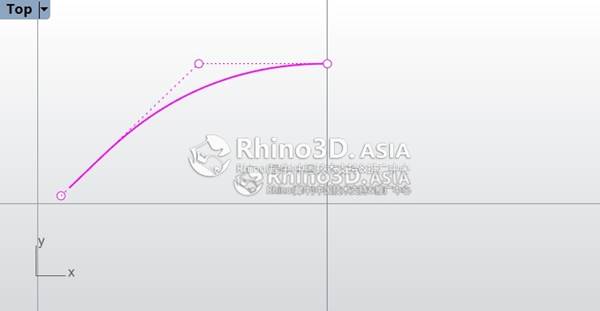

1.2 按F10打开曲线控制点，在顶视图按下图调整点的排布。
1.3 使用Mirror指令，镜像另一边的曲线。
第二步，生成曲面

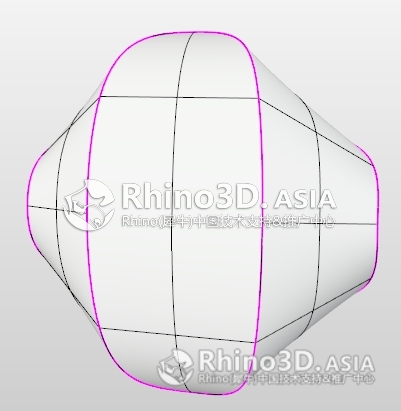

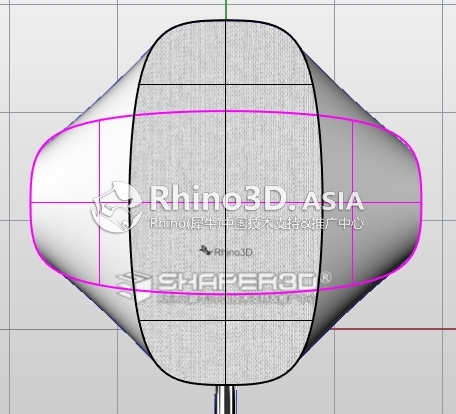

2.1利用这两条曲线以EdgeSrf指令生成以下这张曲面，完成后将把曲线隐藏起来。

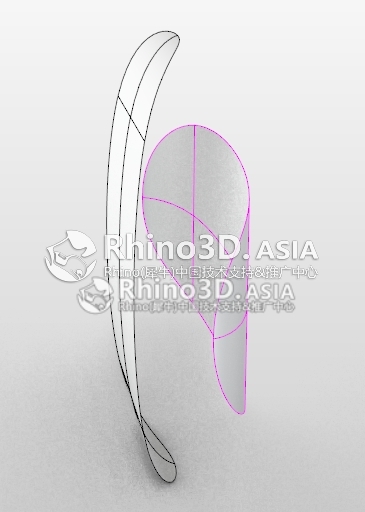

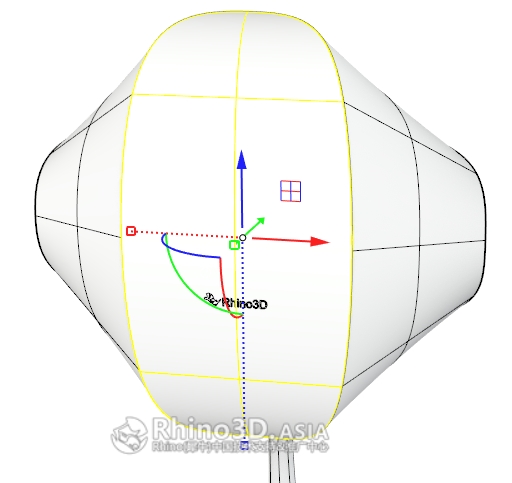

2.2 把此曲面复制一份，并使用操作轴的移动、旋转、缩放调整成下图的位置。

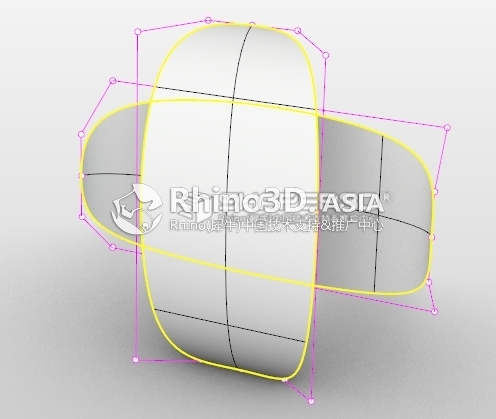

2.3 选取这两张曲面，以DupBorder指令复制曲面的边缘，得到两条封闭曲线（下图黄线所示）。

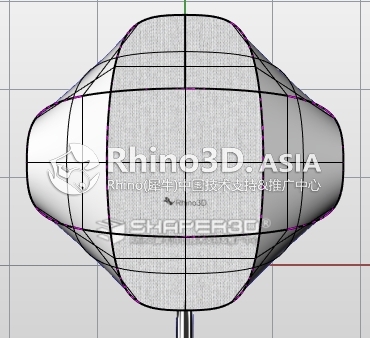

2.4 利用这两条封闭曲线用Loft指令生成扭带形的过渡曲面。

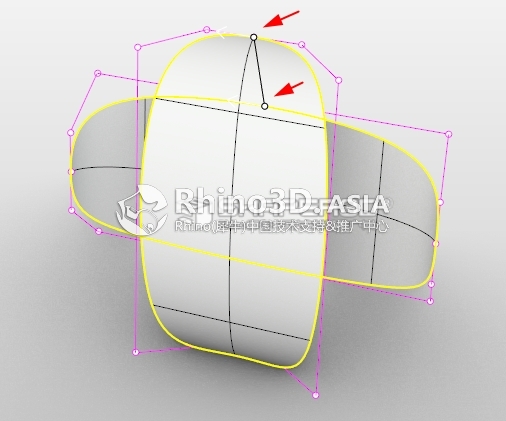

▲注意曲线接缝点的位置，如上图红箭头所示为合适
第三步,绘制支架线框
支架的造型是一个较典型的三管顺接结构，这里我们利用Rhino 6 的细分建模工具来快速完成制作。

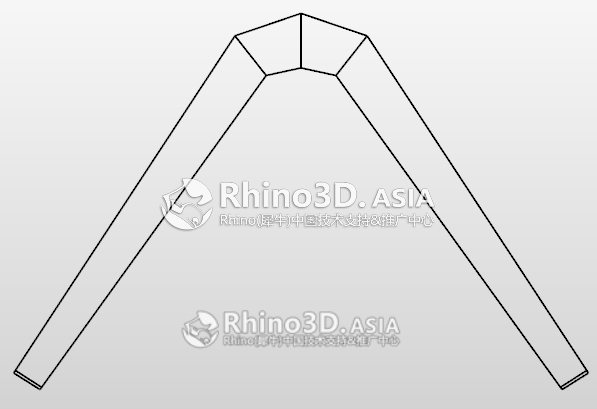

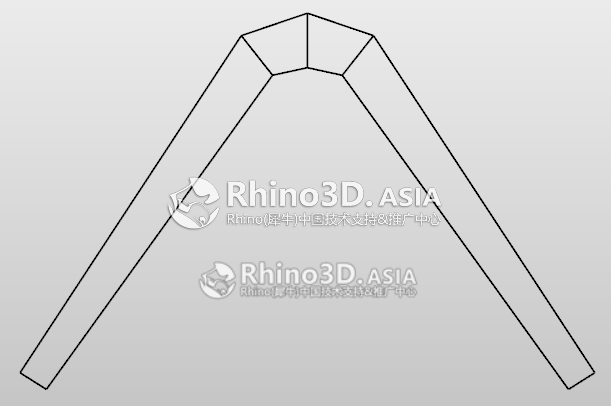

3.1 在顶视图，使用Polyline指令绘制以下折线线框，这是底座V型结构多边形分面布局。
▲以四边结构绘制，左右对称

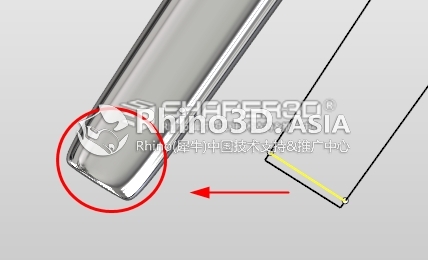

3.2 在V型的两侧增各加入一段直线，以后用于模拟出端面拐角的效果，如下图所示
3.3 对这全线框进打断处理，这里介绍一个用Python脚本编写的小工具来处理，作者Helvetosaur
▲点击下载脚本文件

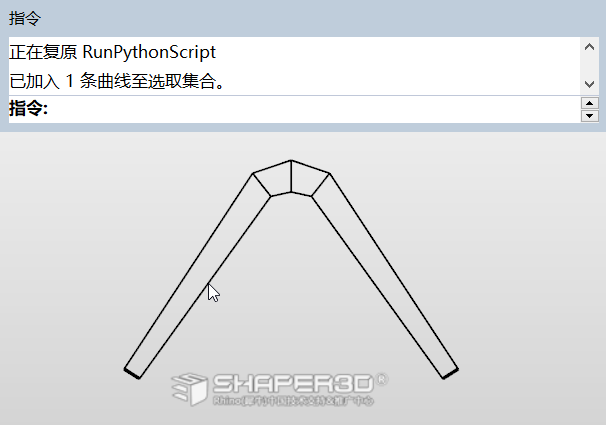

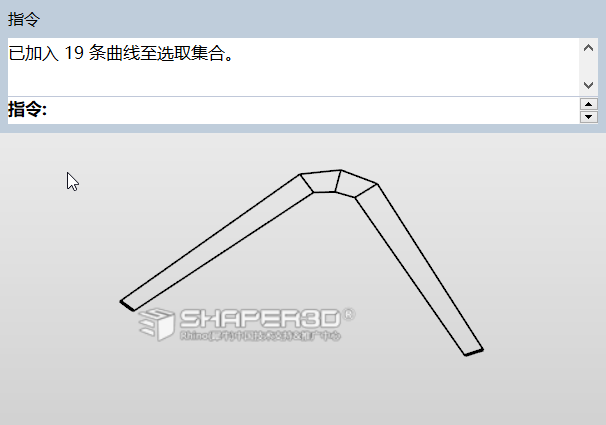

运行RunPythonScript指令，选取下载的脚本文件选取整个线框，回车确认即可完成分割，另外对两线相交的拐角需要炸开处理一次。
▲分割线框过程参考以上动图
第四步：由线框转成网格、细分面
4.1全选线框，使用MeshFromLines指令生成网格

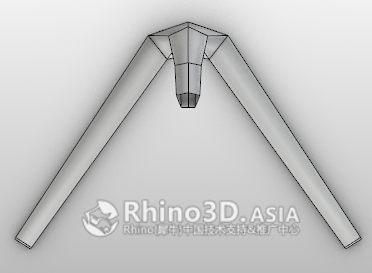

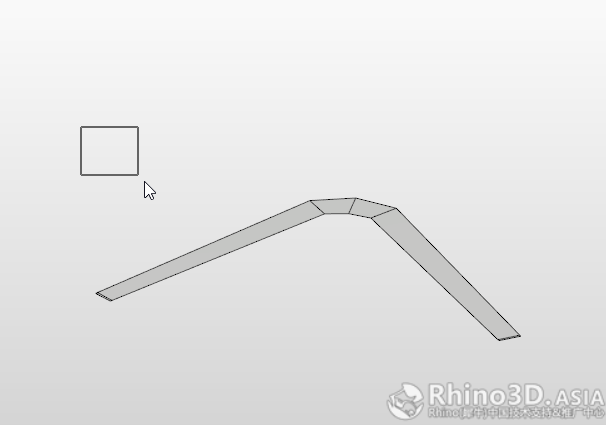

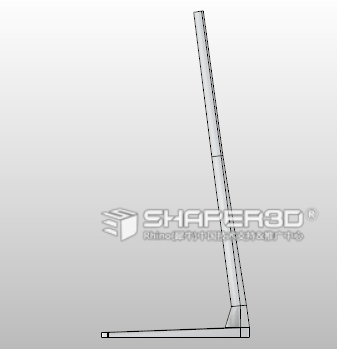

4.2 得到这张平面网格后，通过操作轴挤出等操作生成一个支架外形的网格模型
▲继续调整网格，最终形态参考上图

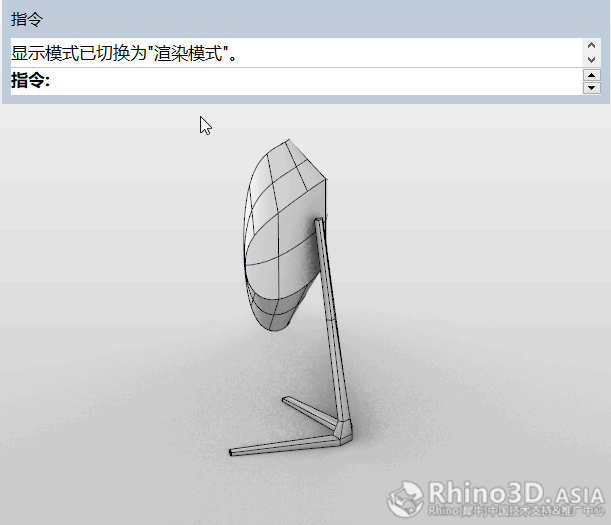

4.3整完成后在指令栏内键入“subdfrommesh”并回车，令网格转换成细分曲面，过程如以下动图所示：
▲由网格转换后得到的细分曲面过程
第五步，由细分面转成NURBS曲面

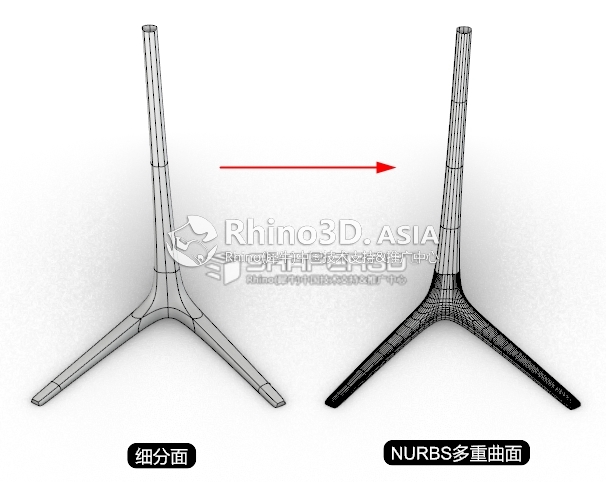

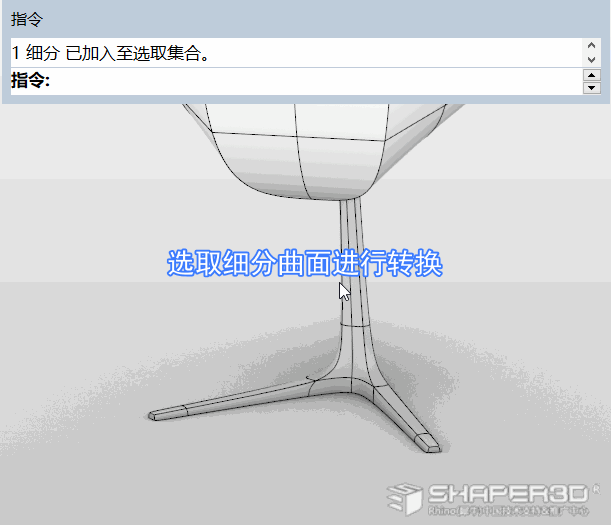

5.1选取细分曲面，使用“转换到NURBS”指令ToNurbsNURBS，可以点击选项中的“细分选项”(S)， 切换曲面大小(S)=大 ，回车确定;
注：上述细分选项中的“切换曲面大小”中提供大、中、小 三项，其作用是影响转出的NURBS曲面spans数量，由少至多，可根据需要来进行切换

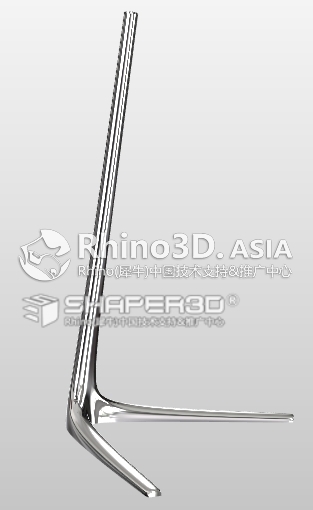

5.2 全选曲面后使用“组合”指令Join，组合成一个多重曲面，再用“加盖”指令Cap封闭成一个实体，最后底部导一个小圆角完成支架制作。

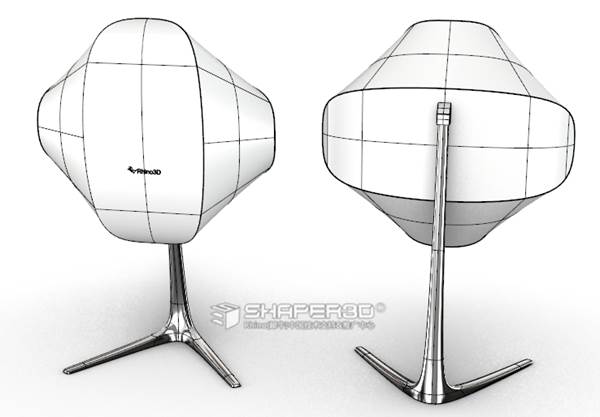

5.3增加一些小细节后即完成整个音箱模型
第六步，贴图与渲染

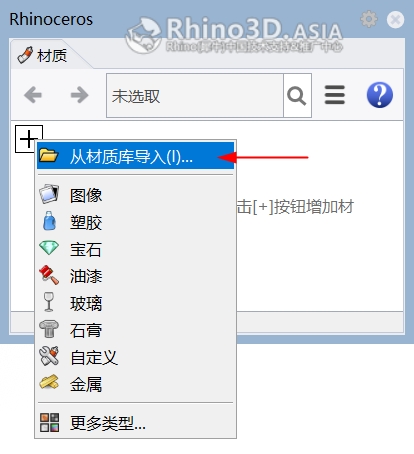

6.1对音箱上的网布进行贴图处理，利用Rhino 6 自带的材质库即可选取合适的贴图进行制作。
6.2选取材质仓库内的织物→白色面料作为网面贴图

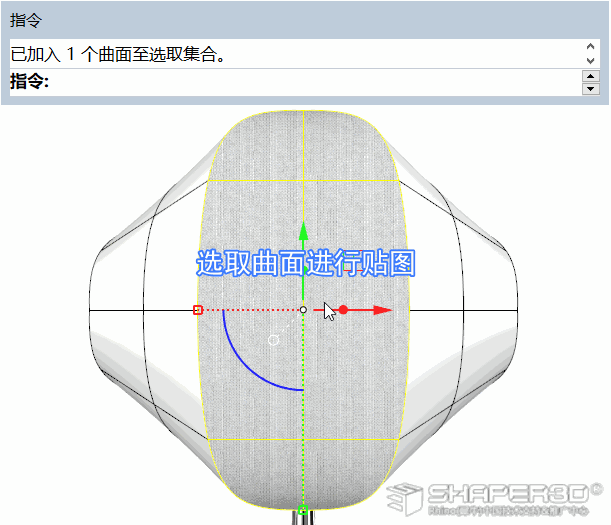

6.3赋予材质给曲面后，需要利用贴图轴对贴图的大小、位置进行调整。

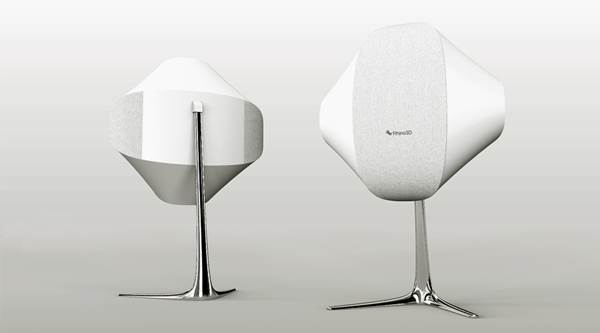

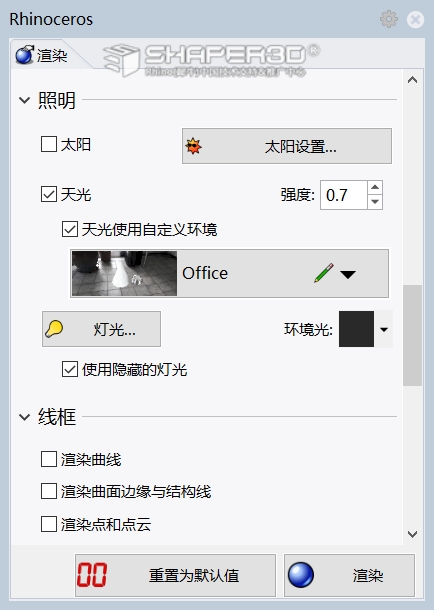

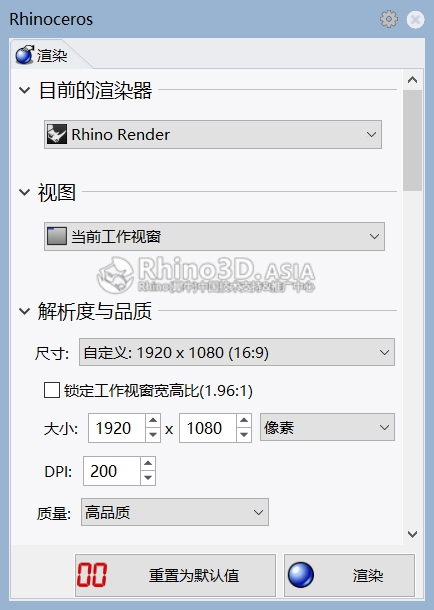

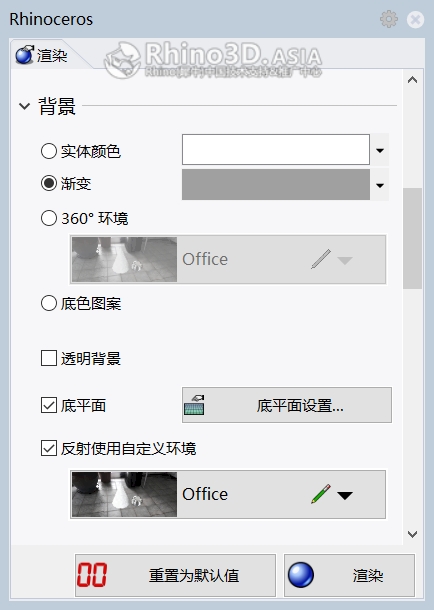

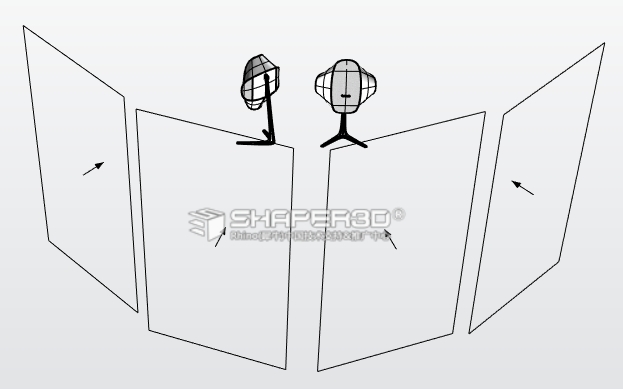

6.4布置简单的场景，在 Rhino 渲染面板内进行简单的参数调整，即可进行快速效果图渲染。
本教学完！
