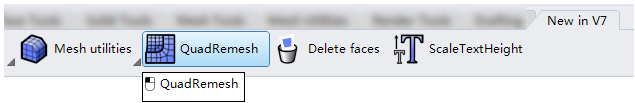

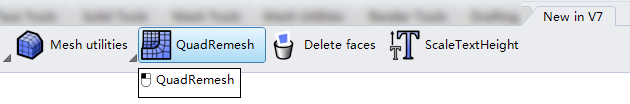

QuadRemesh 指令在哪里？开启Rhino 7 WIP 后，点开“New in V7”标签即可见。
由STL模型创建四边网格

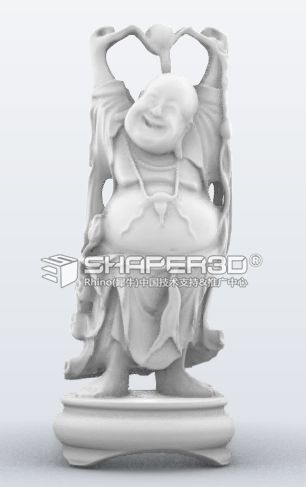

首先先来测试QuadRemesh 创建四边网格效果：

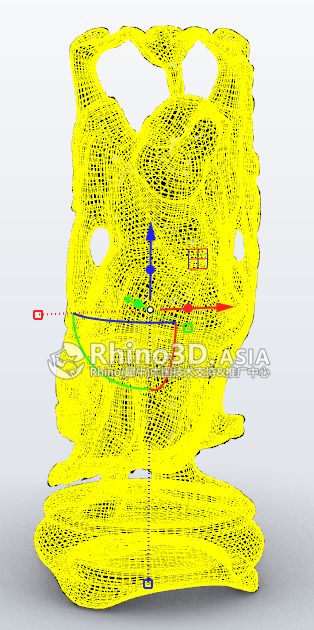

该模型的网格面数达到100多万，对数量为百万级别的网格进行重拓扑运算，无疑对软硬件是一个很大的考验。

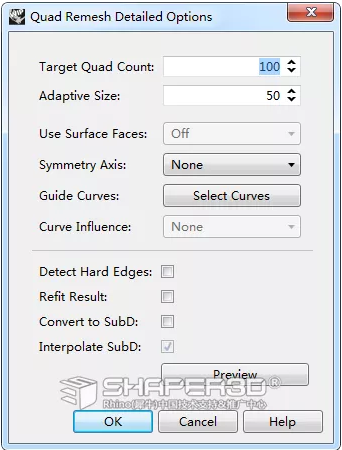

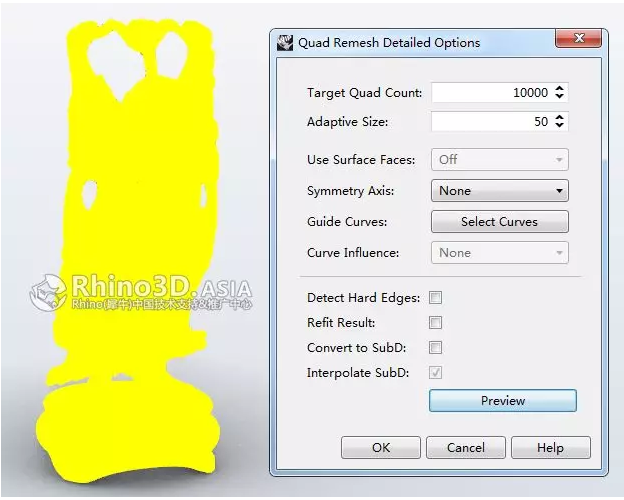

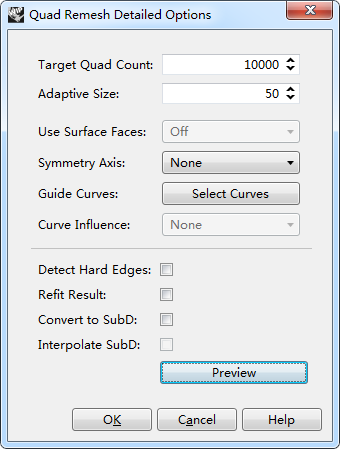

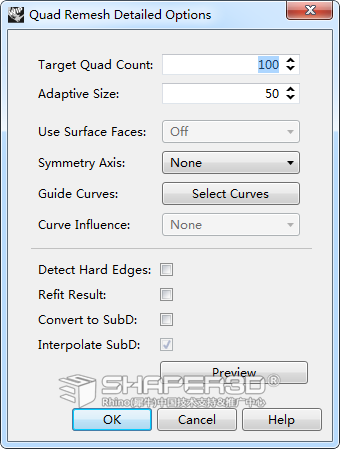

运行QuadRemesh 指令，选取模型后会弹出以下这个选项面板：
说明：
●Target Quad Count :用户需要创建四边网格的目标数量，实际创建的网格数会与此值有出入。
● Adaptive Size : 自适应尺寸参数，有效果范围0-100，该值超高，对高曲率处算出网格尺寸就越小，同时它会影响最终创建的四边网格数量，一般情况使用默认的50设定即可。

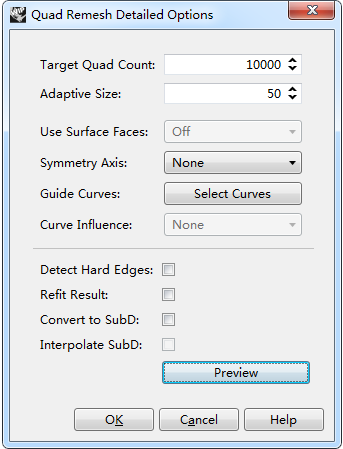

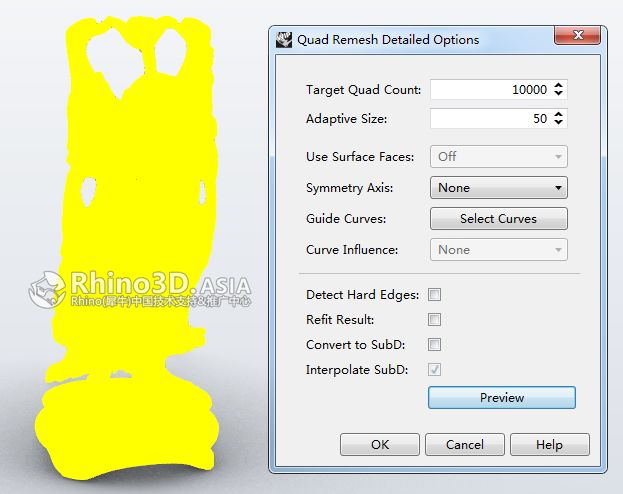

对结构如此复杂的模型进行重算网格，对目标面数不能太少，因为低面数会失去细节或结构，因此Target Quad Count 设定一万面数，Adaptive Size 保持默认值50，点击 Preview 按键，预览生成的结果：

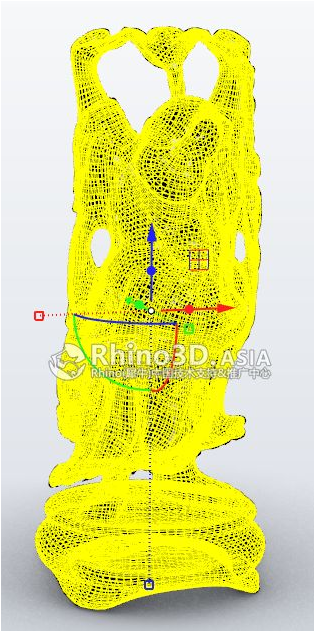

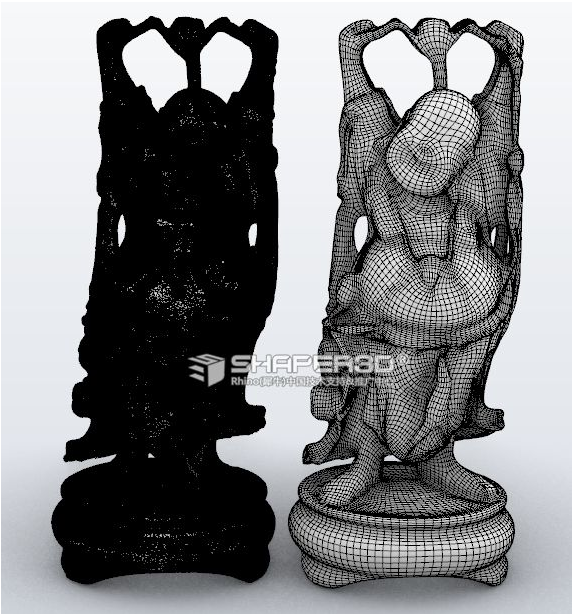

经过二三分钟的运算，预览得到以下结果：
点击OK按钮生成结果，这时指令栏提示最终的结果：
Created 1 re-meshed object with 28524 faces and 28470 vertices。

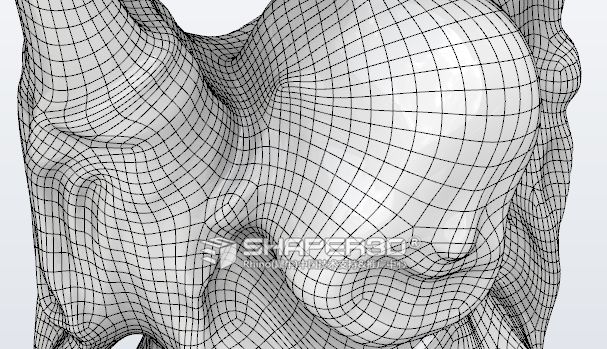

通过简单的设定，QuadRemesh 便可对这个结构复杂的模型创建出布线如此工整流畅的四边网格，着实令人惊叹！

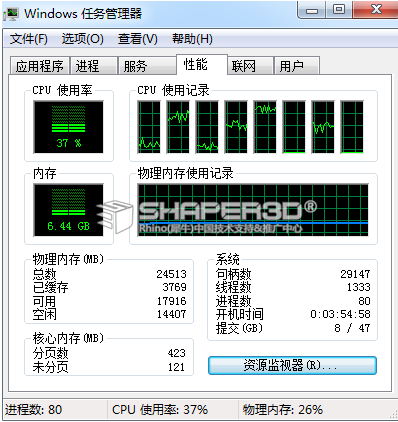

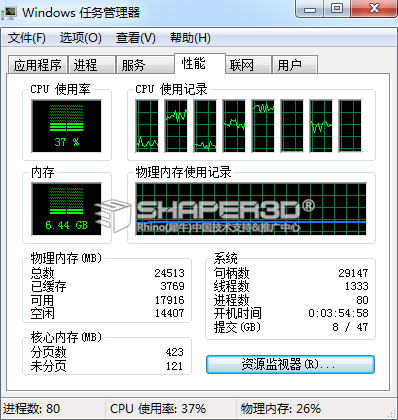

要注意的是，凡是此种网格逆向计算，计算机的物理内存的容量多寡对能否令稳定算出结果变得尤其重要，建议有此需要的用户，内存配置在16G或以上，大内存就是稳！
优化网格对象布线
一个由第三方提供的3D网格数据，需要导入Rhino 进行修改并转成NURBS曲面，怎么办？！相信有部分小伙伴有类似的经历。

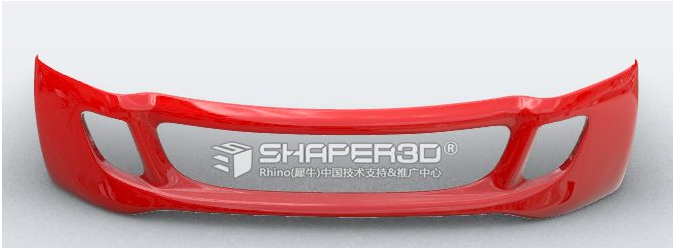

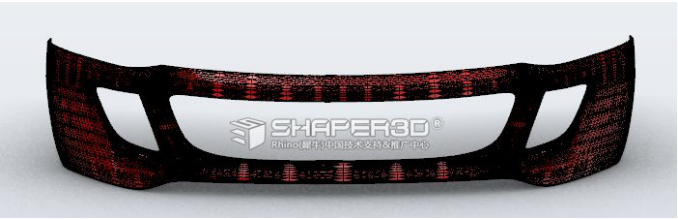

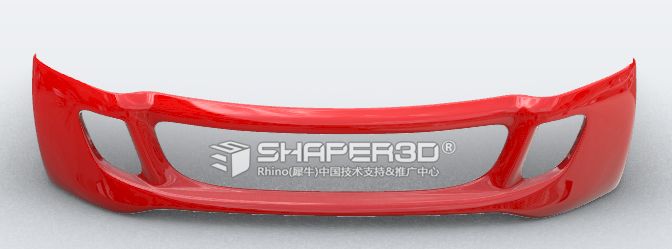

▲汽车前保险杠网格模型

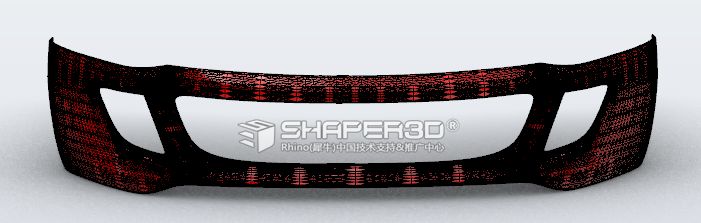

这个汽车前保险杠模型由三角网格构成，要直接修改造型及转换成NURBS曲面那是非常困难的，现在我们借助 QuadRemesh 指令，对其进行“优化”成四边网格的结构，以便我们进行后续编辑。
选项说明：
●Symmetry Axis :提供对称轴设定，用户可以根据需要来设定X、Y、Z方向作对称轴。

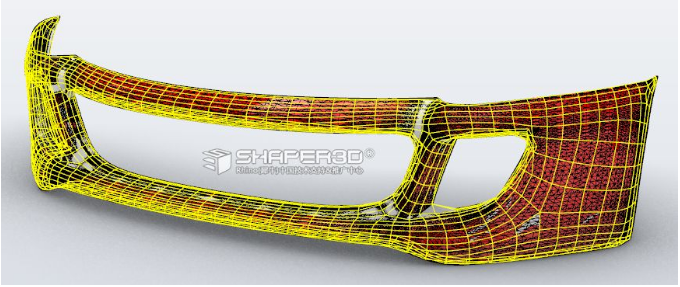

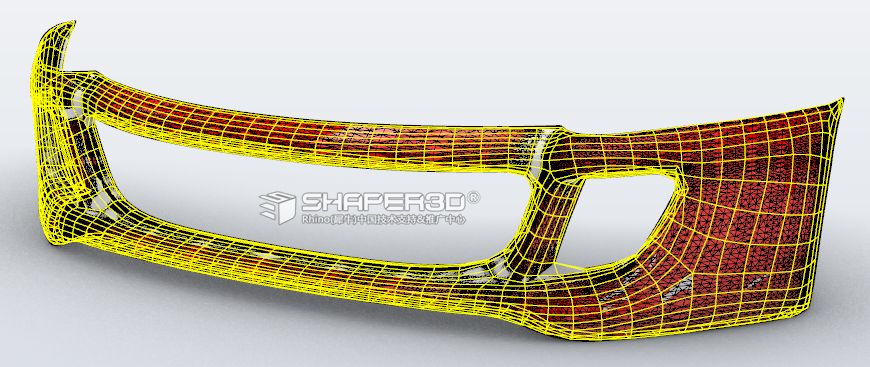

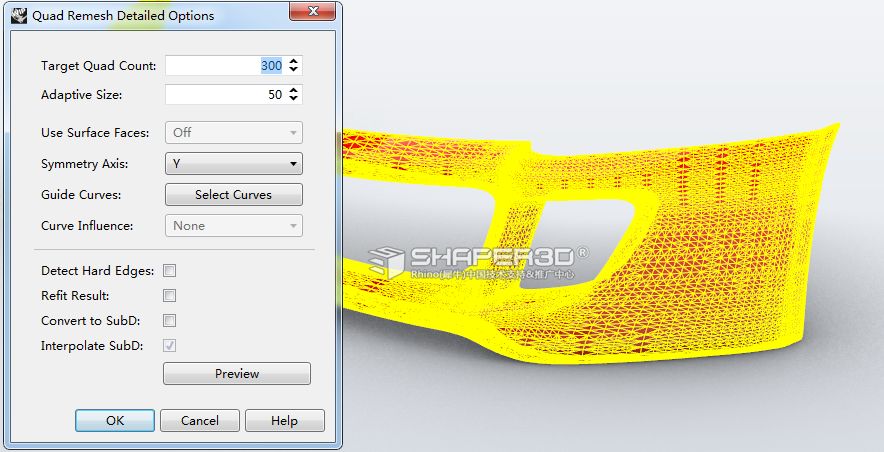

保险杠是左右对称的结构，因此在对称轴选项中选取 Y 方向作对称轴，以300面数运算出以下这结果：

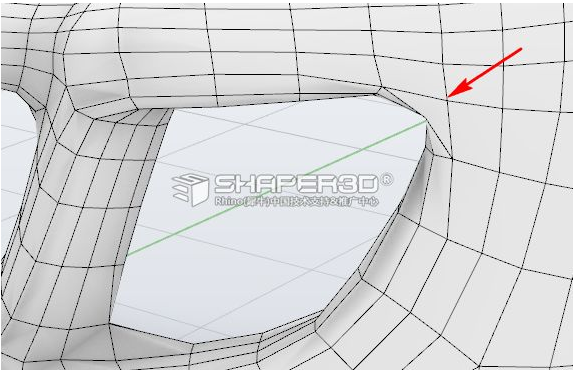

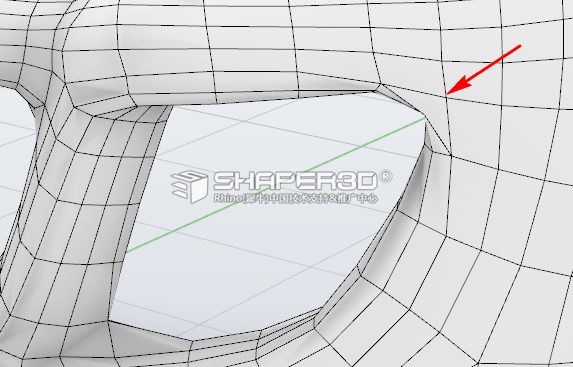

在保险杠进气口处的布线质量并不太好，要改善这种情况 我们将利用QuadRemesh 面板中的Guide Curves “导向曲线”来影响布线的走向

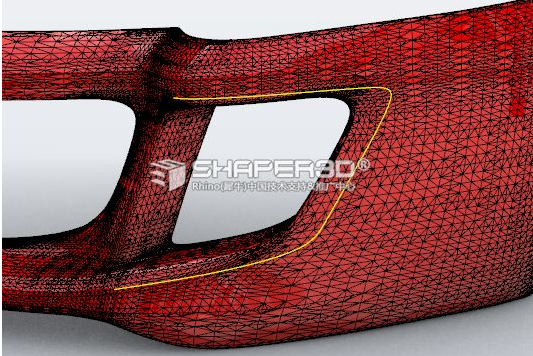

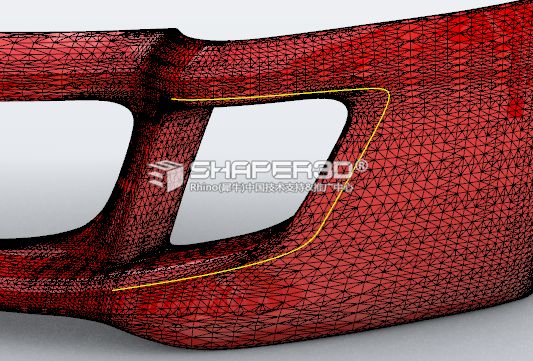

先使用 Sketch 指令在网格面上绘制导向曲线，运行QuadRemesh 后点击面板中的Guide Curves 选项，再拾取进这条导向曲线。

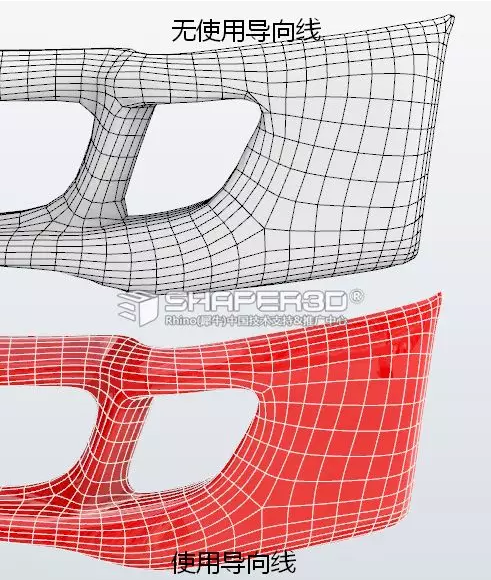

从二个结果中可以看出，使用导向线的布线在走向更合理
利用灰度图创建四边网格

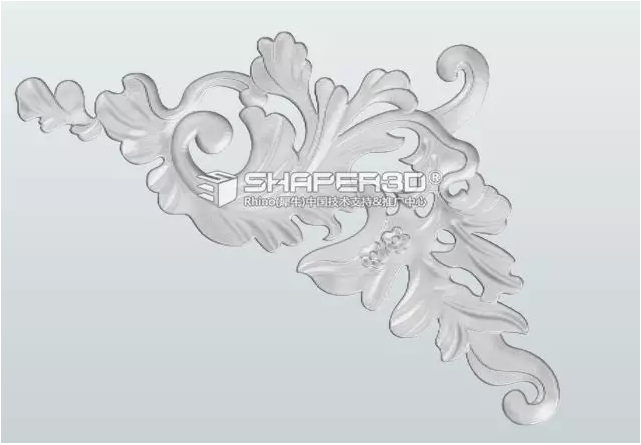

除了上述利用3D网格对象来创建外，在Rhino 中还可以利用灰度图转移成网格或曲面后，利用QuadRemesh 创建四边网格，借用下这张雕花灰度图来创建立体模型。

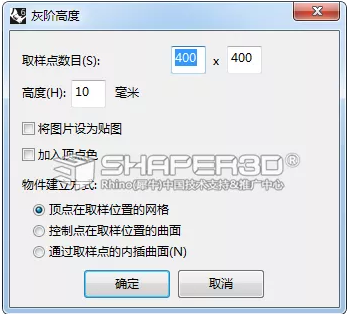

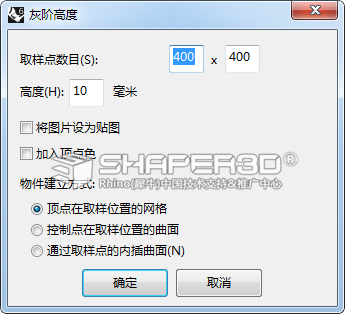

运行 Rhino 中的 Heightfield 指令，选取这张灰度图片，拖动鼠标在工作视窗中确定好大小，取样点400X400,生成网格。

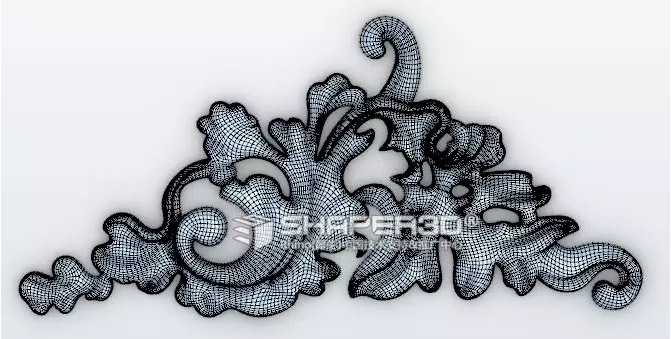

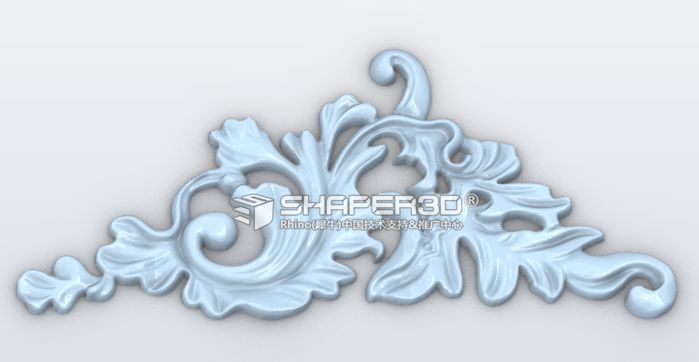

选取这网格，运行 QuadRemesh， 目标面数设定为2000，最后得到以下这四边网格模型
