在本教程中，我们将使用Bertrand Benoit的场景来解释如何使用RailClone来为受Ludwig Erhard Haus启发的建筑建模，该建筑在当地被称为Gürteltier（Armadillo）或柏林的商会。我们将研究如何通过创建玻璃幕墙、精心设计的电梯井，加上天窗和瓷砖地板，制作一个几乎完全程序化的模块化中庭。Bertrand的场景可以在Turbosquid上出售。
尽管模块化设计存在于我们身边，但在CG中重现时的一个问题是，重复会开始让场景看起来不切实际地完美。为了让环境显得有点生活化，我们最后来研究一下如何随机打开窗户和窗户中的百叶窗，以及给大理石地板增加纹理变化。
使用填充功能重叠段

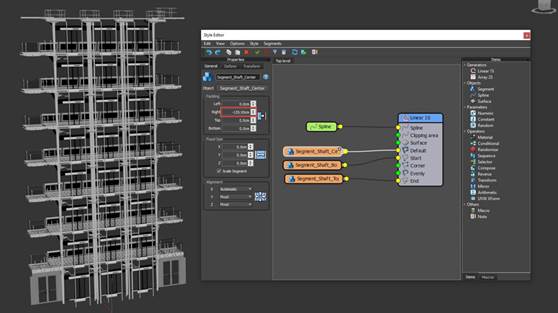

RailClone使用几何体的边界框来定位相邻的“段”。这就是为什么栏杆会阻止电梯的“段”正确地拼接在一起。要解决这些问题，需要使用 “段” 节点的“一般”选项卡中的“填充”属性将它们重叠。减少 "默认 "和 "开始 "输入中的“段”的Right Padding值，直到电梯门与下面的楼层正确对齐，电梯就完成了。如果有必要，可以调整花键的长度来改变井道的高度，并完善最终“段”的重叠。在这个场景中，L1S生成器还用于遮阳篷和天窗之间的结构。
了解 A2S 生成器

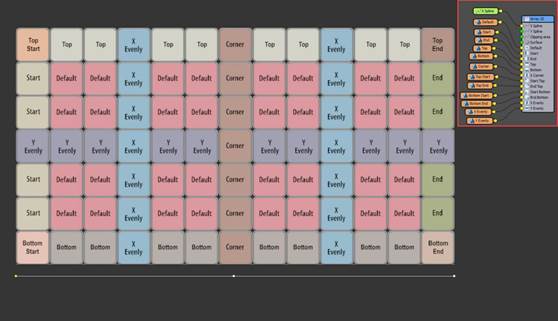

第二种类型的生成器是用于创建二维数组。它比前几步中使用的生成器要高级得多，但最简单的做法是把它看作是L1S 生成器的堆栈。你可以用不同的“段”瞄准数组的十二个不同的部分：开始、结束、角（由顶点定义）、顶部、底部、上下左右、沿X轴和Y轴的均匀间隔，最后是一个默认的“段”，它可以填补任何剩余的空隙。我们将使用这种类型的生成器来添加地板和外墙。
为 A2S 阵列对准几何体
A2S生成器的2D阵列建立在X和Y轴上。因此，源几何体应与这些轴对齐。对于垂直风格（包括外墙），这可能会造成混乱，但总体而言，源几何体应像平铺在地面上一样对齐。
创建地砖

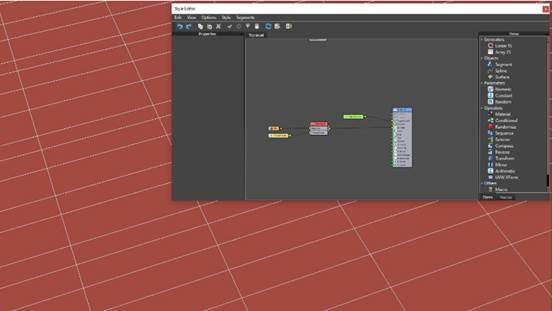

使用A2S生成器创建地砖，该生成器会自动填充使用闭合样条线定义的区域。创建一个新的RailClone对象，打开样式编辑器并添加A2S生成器。将新的样条线节点连接到“生成器”的“剪裁样条线”输入，然后从场景中选取地面样条线。在“生成器”的属性中，启用“将X / Y大小扩展到区域”。创建线段并添加图块几何。将其连接到新的“变换”节点并导出Y固定比例。将新的Random参数节点附加到Y Scale输入，并将模式设置为Array Y Row，以使每行具有不同的高度。最后，将最小值设置为40％，将最大值保留为100％。
随机偏移的行

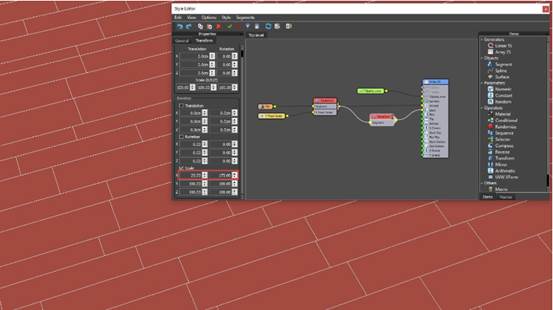

为了随机偏移每一行，我们将X缩放随机化到第一个图块。为此，添加一个新的Transform运算符并将其连接到生成器的“开始”输入。将现有的“变换”节点连接到新节点的输入。打开属性，然后转到“变换”选项卡。启用随机比例并将X最小值设置为25％，X最大值设置为175％。为了完成样式，我们将在图块之间添加一些灌浆。为此，我们需要学习如何使用可用于在X或Y轴上创建图案的序列运算符在两个段之间交替。
向砖中添加水泥浆

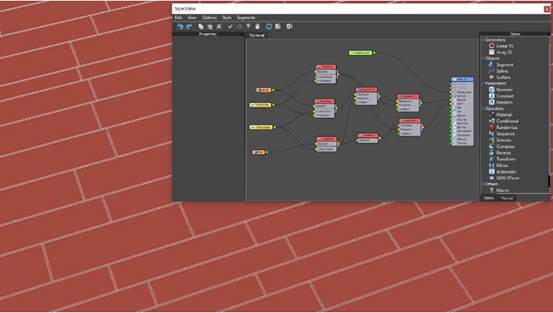

创建一个新的细分并添加灌浆几何。将其连接到两个新的Transform运算符。对于第一个，导出Y Size，对于第二个，导出X Size和Y Fixed Scale。将现有的“随机数”节点连接到后者的“ Y尺寸”输入，并将新的“数值”节点连接到“ X尺寸输入”。这将用于编辑灌浆的厚度。将“序列”运算符插入“默认”输入，并将“变换”节点连接到其第一个输入。将图块连接到第二个输入，以在X轴上创建重复图案。现在，将第二个“序列”运算符插入到Default输入中，将“设置”处的Increment更改为Y，并将另一个将Numeric节点连接到其Y大小输入的Transform运算符附加。对“开始”输入重复最后一步。
随机化地板纹理

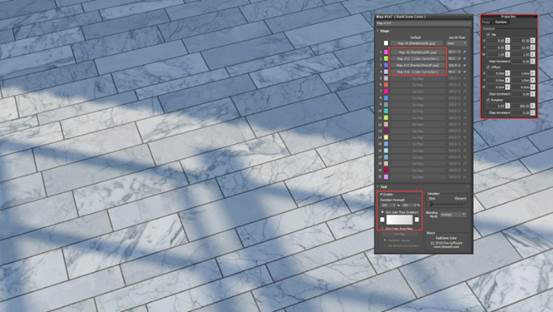

RailClone可以通过在 "变形 "选项卡中启用 "应用方框贴图"，并输入长度、宽度和高度尺寸，自动将UVW应用到线段上。为了创建更逼真的地板，我们可以随机调整UVW的平铺和旋转，以创建几乎无限的变化。要做到这一点，请在瓦片段后布线一个UVW XForm操作符，并启用随机瓦片。将U和V最小值设置为8，最大值设置为15。开启旋转功能，并将最大值设置为360。为了获得更多的变化，可以使用RailClone颜色图在位图之间进行随机化，甚至可以添加随机色调。
未完待续......
