Rhino 7 更新介绍系列
- 选项设置
编辑整理：Ansen
在上期的推文中我们向各位介绍了Rhino 7操作界面的变化和改进项，本次我们来聊聊Rhino 7的选项设置有哪些变化。
众所周知，点击Rhino的黄色小齿轮图标（指令:Options）就可以进入Rhino的选项设置窗口。Rhino的选项设置分两大类：文件属性和Rhino选项。
接下来我会分别列出这两类设置中的新增项和改动：
文件属性
文件属性存储的是当前文件的相关设置，包括当前文件的单位公差，模型的显示品质，渲染器的设置，出图使用的注解样式，线型，剖面线样式等等。Rhino 7 的文件属性设置主要有以下调整：

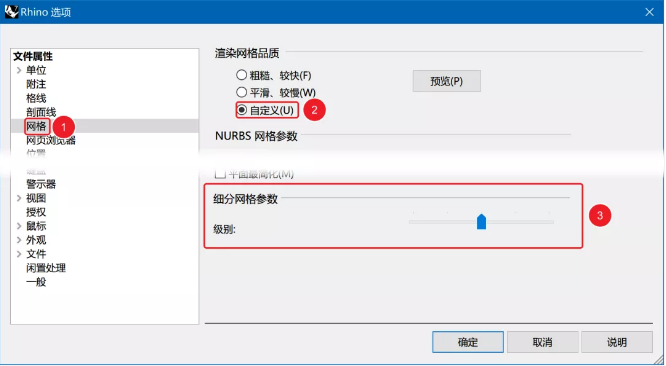

- 1. 渲染网格设置面板增加细分物件的网格参数
渲染网格设置会影响模型的显示光顺度、视窗操作速度还有文件的大小。Rhino 7 的 渲染网格自定义设置 中加入了细分物件的显示设置。不过目前版本中这个设置有点问题：拉动滑块后预览时有效果，但是确定之后细分物件的显示品质并没有变化，等待后面的版本修复。

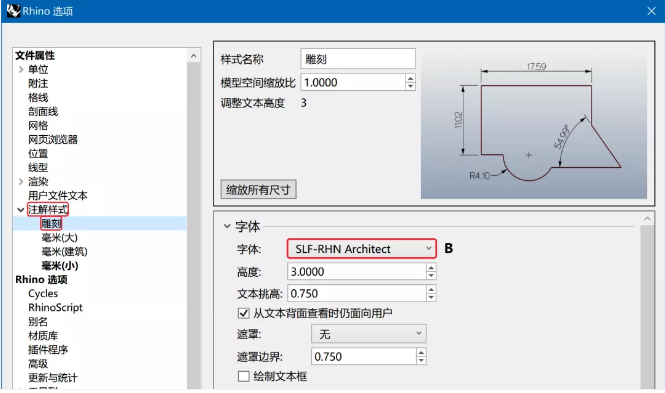

- 2. 预设的模板文件中增加了[雕刻]注解样式
在Rhino 7 自带的每个模板文件中，都增加了一个叫做 [雕刻] 的注解样式，这个注解样式使用单线字体 SLF-RHN Architect （这套字体是在安装Rhino 7时自动安装在系统中的，无需单独去下载）。单线字体在出图，模具制作等环节用的比较多，如果加工的模型表面需要雕刻文字，那么使用单线字体标注可以在加工过程中节省时间。
- 3. 渲染设置 面板做了如下调整：

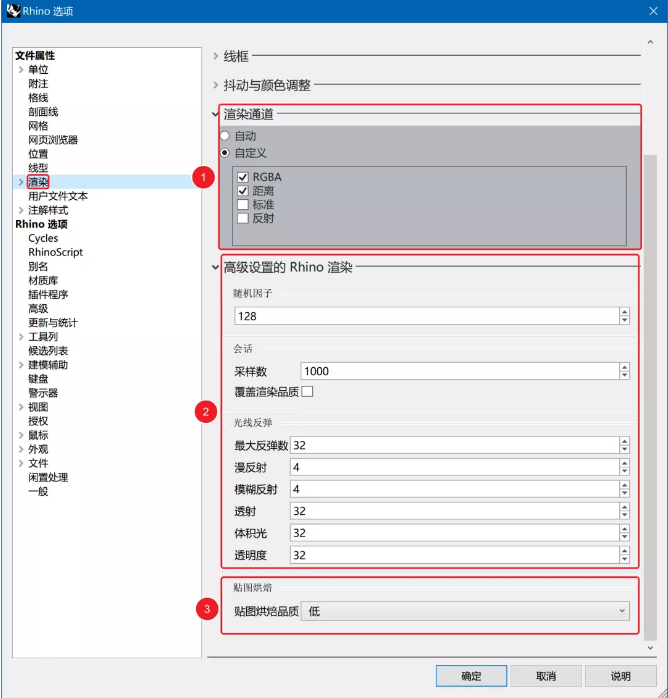

增加了 渲染通道 功能（下图中编号1的内容），包括：RGBA,Distance,Normal和Albedo.
RhinoCycles 在 Rhino 7 中正式成为默认渲染引擎，因此Rhino 7 渲染高级设置内容就是Cycles的相关设置。在Rhino 6时期Cycles只是一个即时渲染显示模式，它的设置（下图中编号2的内容）并不在文件属性中，这样会导致同一个Rhino文件在不同的电脑上使用Cycles即时渲染结果会出现差异，Rhino 7将不会再有这个问题。

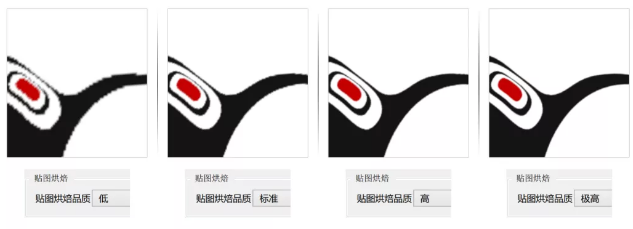

增加了 贴图烘焙品质 设置（上图中编号3的内容）。当我们要渲染一些局部贴图细节时，可以将贴图烘焙品质提高，以消除贴图中的锯齿，以下是我在光线跟踪显示模式下做的测试对比。（渲染显示模式下是看不出区别的，这点要注意）
Rhino 选项
Rhino选项存储的是软件的相关设置，例如快捷键，界面颜色，显示模式等等。这些设置可以导出和导入，方便同步多台电脑上使用Rhino的习惯或者分享设置文件给他人使用。
Rhino 7 选项设置的变化主要集中在建模辅助这一块，用户可以根据实际建模要求和个人使用习惯来做勾选。

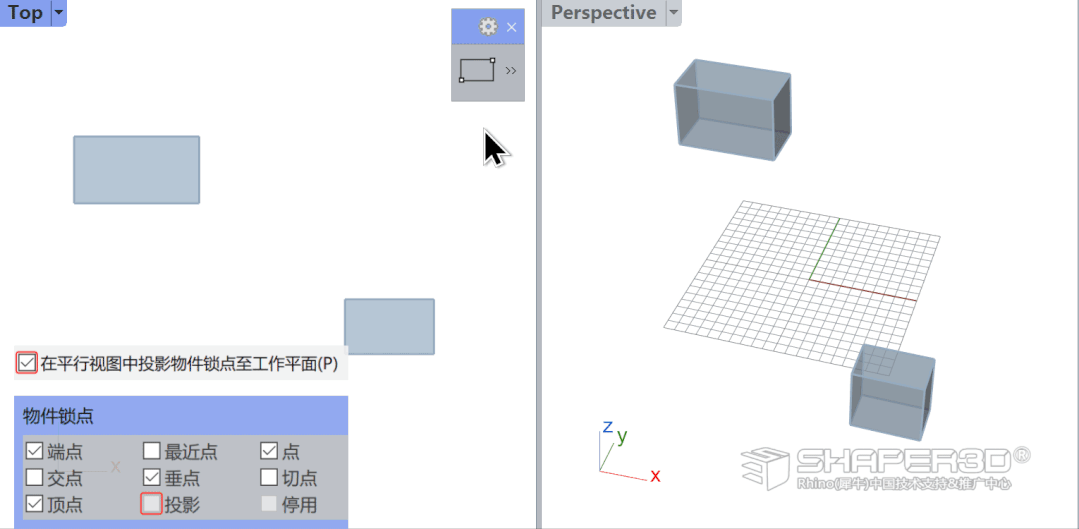

- 1. 建模辅助 > 物件锁点 新增 [在平行视图中投影物件锁点至工作平面] 选项：
这个选项和物件锁点中的投影功能有区别：
物件锁点中的投影功能是一个全局开关，开启后，不管在哪个视图操作，物件锁点都会投影在当前视图的工作平面上（GIF 1）；
Rhino 7 中的这个选项开启后仅对平行视图起作用 （GIF 2和GIF 3的对比）。
（GIF 1 - 开启物件锁点中的投影功能）
（GIF 2 - 平面投影选项未开启）
（GIF 3 - 开启平面投影选项）
如果你刚好会用到这个选项，你可以自定义一个按钮，左右键分别填入调用的巨集，不需要每次进到选项面板中去设置：
- 2. 建模辅助 > 物件锁点 新增 [最近点、中点、交点和垂点锁点于网格物件] 选项：
之前的版本中网格物件仅支持顶点捕捉，使用上有一定局限性。
- 3. 建模辅助 > 物件锁点

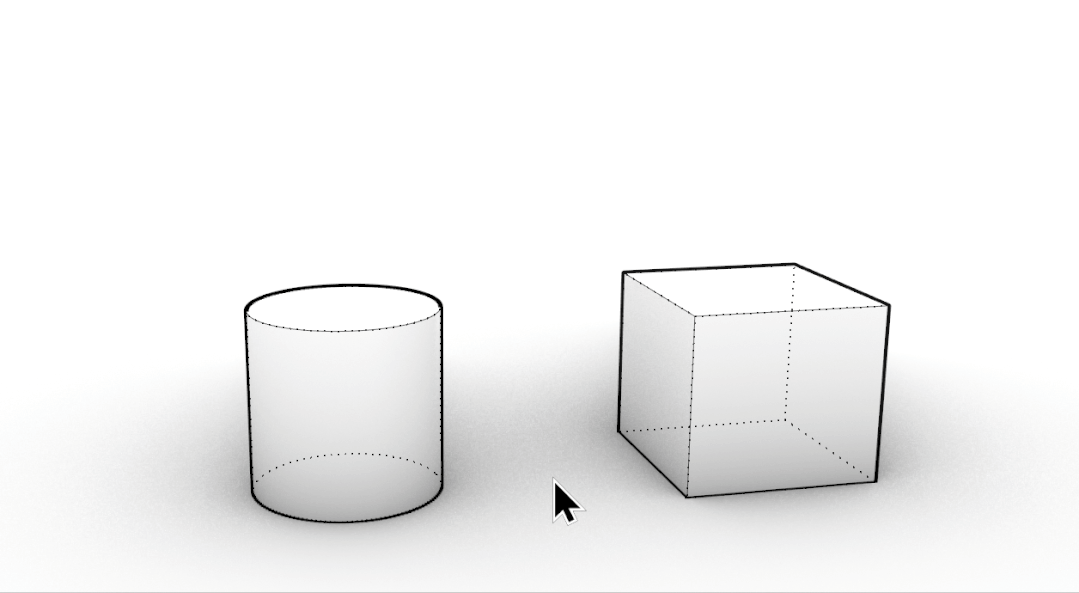

Rhino 7 的 中心点 锁点支持捕捉多重曲面中平面（子物件）的中心点。
Tips：在之前的版本中如果将圆柱底面中心点和正方体顶面中心点对齐，需要借助其他的锁点功能才能实现，增强后可以一步到位。
需要注意的是，这个功能虽然增强了，与之对应的也会带来许多误操作，因此我们建议中心点锁点仅在使用时开启，以免干扰到其他锁点操作。
这里顺便说明下，Rhino也支持捕捉任意形状的封闭多重直线的中心点，这些中心点并不是物件的面积中心，而是平面多重直线每个控制点坐标的平均值，用Grasshopper解释会更加直观：
Tips：GH中的Polygon Center运算器的CV输出端的结果就是这样的计算方式。
- 4. 建模辅助 > 推移设置

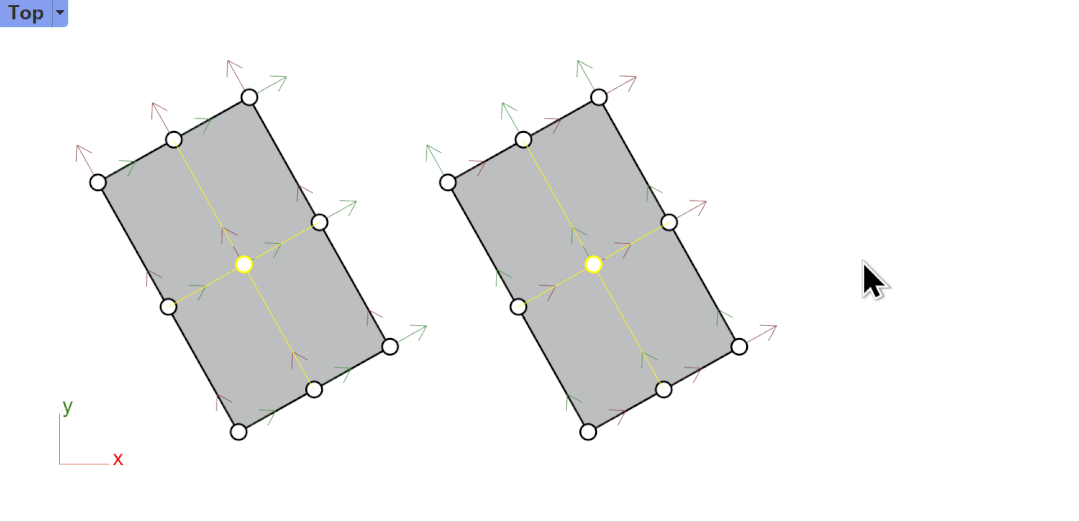

Rhino中移动物件除了常规的鼠标操作外，还有用键盘的方式，这种方式适用于对模型微调，Rhino 7 的推移方向新增 [使用控制点连线] 方式，有这个使用习惯的用户可以关注下。
Tips：曲面的UV方向会影响控制点推移的方向，SubD的控制点推移方向并不是严格遵循控制点连线，Mesh顶点推移不支持此项设置。
- 5. 快显菜单和鼠标设置做整合
快显菜单是长按鼠标右键后弹出的菜单，菜单内容可以自定义，有这类使用习惯的朋友请留意位置改动。
- 6. Tab键支持快捷键设定

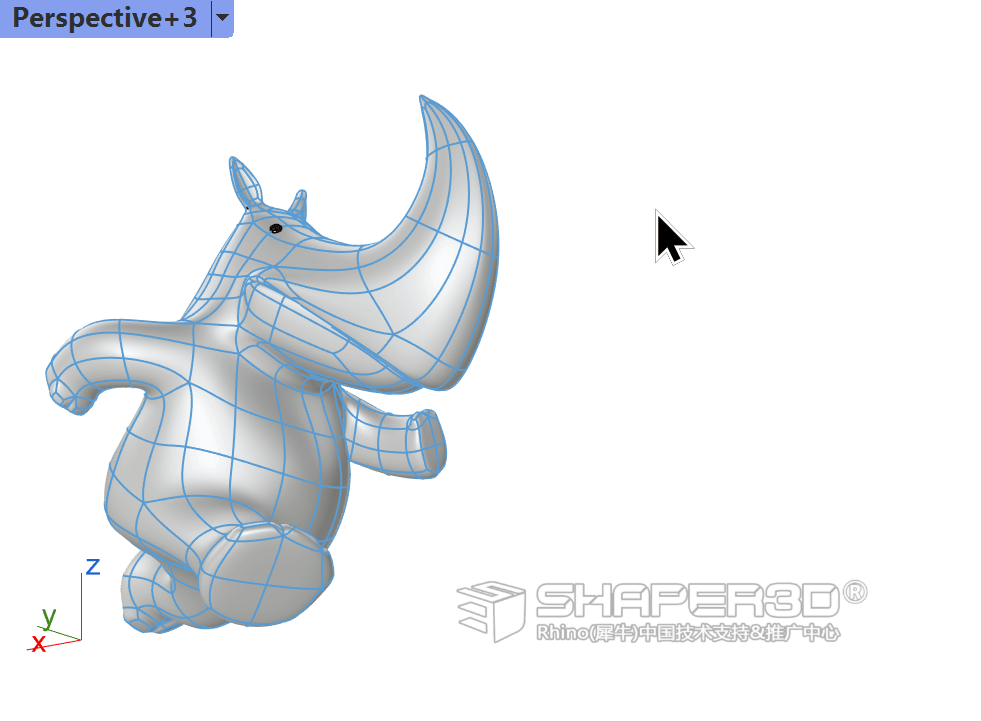

这个改动主要是为了方便SubD建模时做平滑切换，相当于Rhino 7 细分工具中的 ，与其他多边形软件建模习惯保持一致性，同时它不影响建模时的锁定方向操作。
在上周的推文中我们有提到与界面相关的设置选项，本次把这些内容也整理到一起方便查阅。

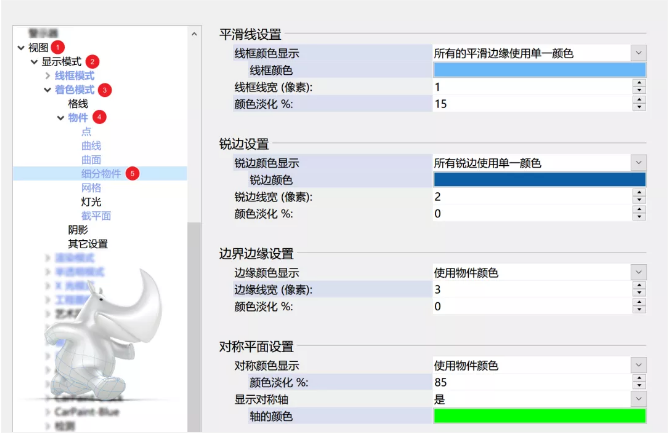

- 7. 显示模式详细设置
显示模式中增加了细分物件的详细设置（工程图模式，艺术风格，钢笔模式除外）：

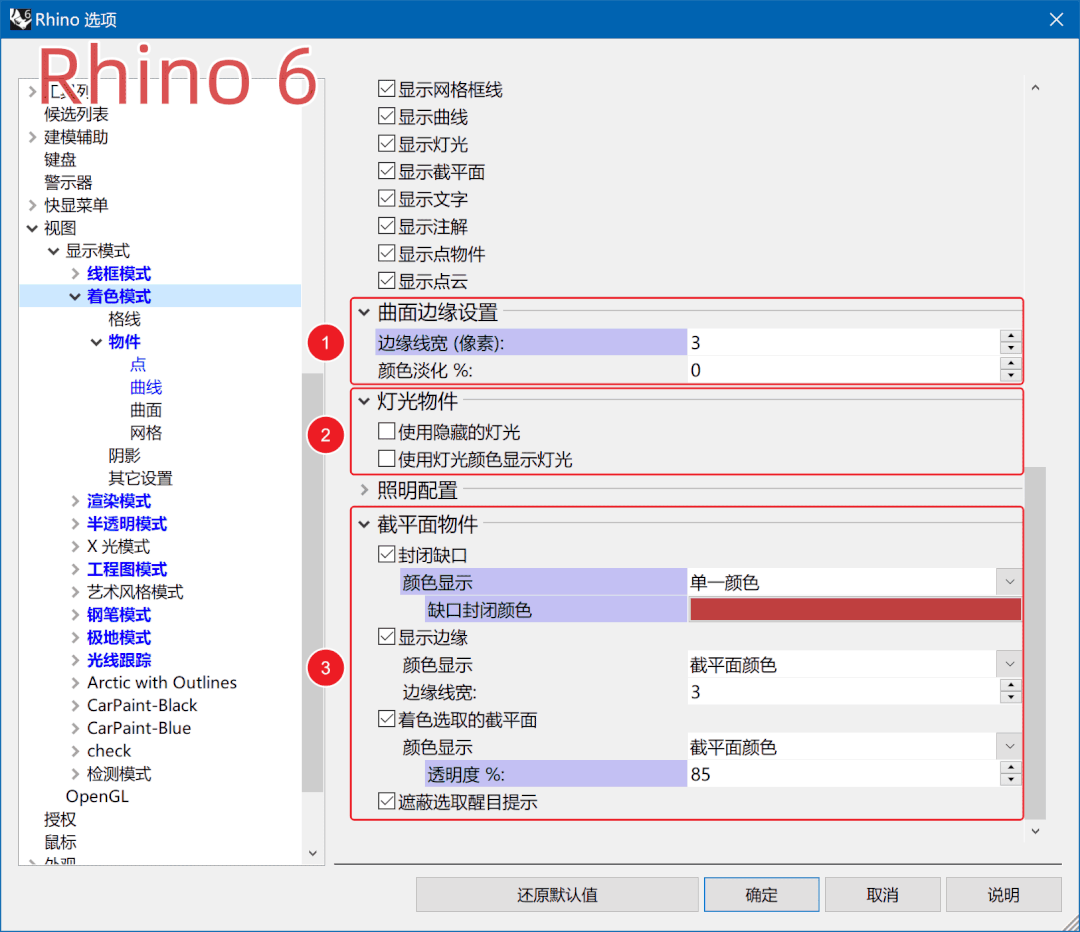

Rhino 7 的显示模式设置中有几项设置位置做了调整：
曲面边缘设置 选项卡移动至曲面设置页面内；
灯光物件 和 截平面设置 选项卡调整为独立的设置页面。
- 8. 高级设置页面
高级设置 页面是将Rhino的选项设置内容整合到一起的列表，还包括一些未显示在选项对话框中的设置。以下列举几个与颜色相关的设置：

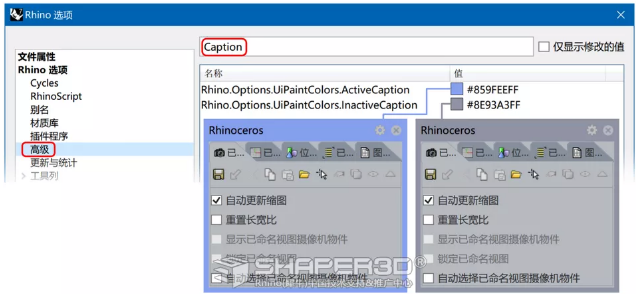

01. Rhino的大部分界面颜色都可以在 Rhino选项>外观>颜色 中做设置，但是有些界面颜色设置在这个面板中却找不到，例如Rhino工具列顶部的颜色：
如果要改这里的颜色，可以进入 高级 设置面板，在过滤框中输入“Caption”找到相关颜色设置（Rhino 6也支持这项颜色修改）：

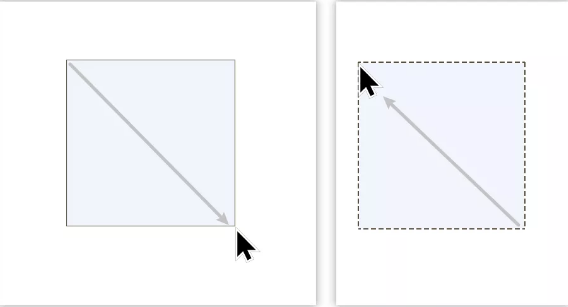

02. Rhino 7 的框选物件内部填充了浅蓝色，这是交互上的小改进：

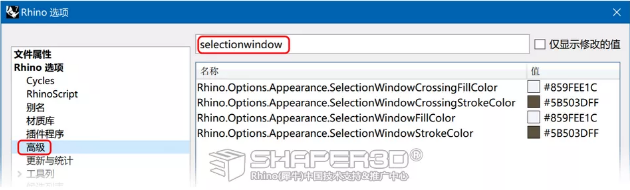

这个填充和外框的颜色可以在 高级 设置面板，在过滤框中输入“SelectionWindow”就可以找到相关颜色设置：
03. 在过滤框中输入“UiPaintColors”就可以找到更多界面颜色设置：

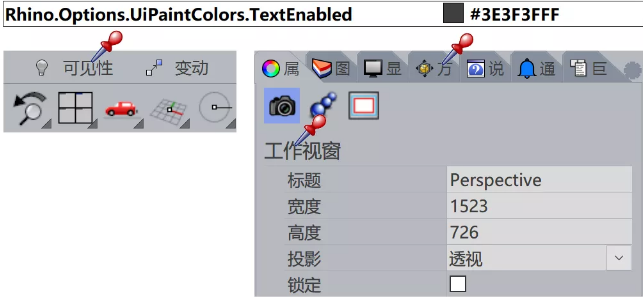

- 界面字体颜色

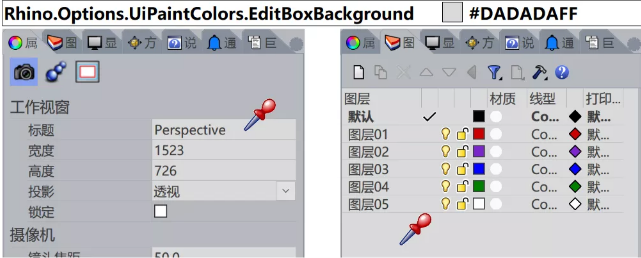

- 输入框/图层面板底色
- 状态栏按钮开关底色
更多颜色设置就不再列举了，感兴趣的朋友自己试试看就知道了~
最后说一句，虽然Rhino开放了这些高级设置给用户，但是我们建议喜欢DIY的朋友 不懂别乱调，没事别瞎调，出问题算你的，别问我是怎么知道的...
~感谢你阅读到这里，这些零碎的内容的确需要一点耐心才能看完，其实还有很小一部分改动没有列出，有兴趣的朋友可以去看Rhino 7 的帮助文件~
下一期我们会向各位介绍Rhino 7 建模工具的相关内容，敬请关注我们每周的微信推文~
