KeyShot可以很好地帮助您可视化3D打印，但是您是否知道您可以从KeyShot Pro中导出文件进行3D打印？从数字原型到物理原型，KeyShot为您提供了数个3D打印导出选项。今天，我们将探究您可以如何使用KeyShot Pro来创建3D可打印几何形状，以实现原型制作、设计审查，或者甚至是生产打印零件。
从KeyShot进行3D打印导出
如果您的工作流程包括从3D建模直接到3D打印，那么您可能需要考虑在两者之间发起3D渲染带来的优势。除了在3D渲染方面抢得先机，您还可以使用KeyShot的材料、纹理和输出功能来生成更准确的原型，为客户提供特定的选项，并在工程和制造方面潜在地节省时间和金钱。
控制表面和纹理外观
使用KeyShot来构思不同的表面和纹理外观，有助于显著加快设计决策，并减少花在3D建模上的时间。为了实现这一点，KeyShot的“材料图形”（Material Graph）允许您轻松地通过“置换”（Displacement）将图像纹理转换为实际的几何形状。
这种对表面几何形状的控制不仅能允许您创建许多表面效果的迭代，而且还允许您轻松地操作和细化纹理的深度和尺寸。关于置换，令人难以置信的是这些被置换的纹理也可以准确地3D打印出来。
当创建可能会耗费时间或难以创建的表面元素的原型时，这种纹理控制特别方便，它还可以帮助减少项目早期的表面实验中对3D建模的依赖。
添加置换

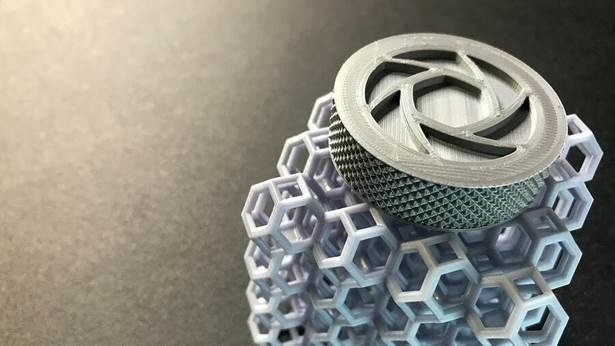

我们的KeyShot Puck模型在它的圆周上加入了滚纹纹理。通过从KeyShot Cloud下载菱形滚纹图像纹理，然后将其插入添加到“材料图形”（Material Graph）中的置换节点，就可以轻松创建这个纹理。

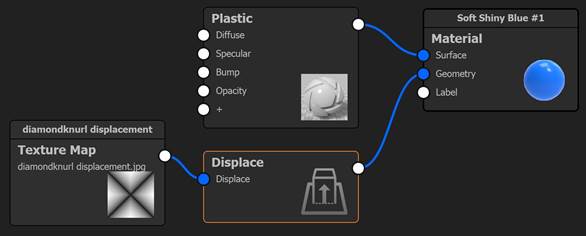

首先，选择零件，进入“项目”（Project）、“材料”（Material）选项卡，并选择“材料图形”（Material Graph）。要向材料添加置换纹理，只需右击“材料图形”（Material Graph）工作区，从“几何形状”（Geometry）菜单中选择“置换”（Displacement）。这就增加了一个“置换”（Displace ）节点，然后可以将该置换节点连接到“材料”（Material）、“几何形状”（Geometry）输入。将滚纹（Knurl）纹理拖放到“材料图形”（Material Graph）工作区，并将其连接到该“置换”（Displace ）节点。
两个节点连接起来后，您就可以调整置换如何出现，就像您在KeyShot中调整任何凹凸纹理一样。
专业提示：
使用C键来切换一个节点的颜色，这允许您分离和查看您的对象表面上的图像纹理。在调整纹理的尺寸和位置时，这一点很有帮助。
一旦您的纹理达到了需要的尺寸和位置，选择“执行几何节点”（Execute Geometry Node）（或主菜单上的
），以确保您的表面准确地反映任何你对“置换”（Displacement）设置的调整。如果您对您的表面纹理外观满意，就可以导出进行3D打印了。
针对FDM或SLA 3D打印机的导出
如果您使用的是FDM打印机或者SLA（树脂）3D打印机，请选择“文件”（File）、“导出”（Export），并选择Export to STL... 或Export to OBJ... 格式，作为一个能使您快速进入您的切片软件和3D打印的导出选项。STL导出将提供针对单位、尺寸和纹理模式的额外选项。
针对全彩3D打印机的导出
KeyShot还包括针对全彩3D打印机的输出选项。这包括用于在Zcorp机器上打印的ZPR文件格式，以及用于在兼容的打印机上，如Stratasys J55或J8系列3D打印机，进行准确的多颜色、多纹理3D打印的包含颜色和纹理数据的3MF格式。选择导出到Export to ZPR...或Export to 3MF... ，来设置导入到您的3D打印软件的相应选项。
3MF导出是一组KeyShot“智能导出”（Smart Export）选项的一部分，该组选项包含KeyShot子功能，如通过UV展开和烘烤准备您的资产，以实现在增强现实、移动和3D打印工作流中的使用。您可以通过KeyShot手册和我们的“智能导出”（Smart Export）教程了解更多关于智能导出和3MF输出的信息。
