创建任何3D角色，都要深入了解雕刻、重新拓扑、UV、置换贴图和照明等知识，以及各种3D应用程序的结合使用。我们今天所要讲的案例，就要结合Modo和ZBrush®3D图形绘制软件，学会合理设置和使用置换贴图来提高3D工作流程。当然，你也可以使用其他任何应用程序替代Modo，ZBrush中的步骤也是一样的，因为输出的贴图可以在任何3D软件里使用。
设置恰当的置换贴图对任何3D艺术家来说都很棘手，而它们在很多情况下又是必不可少的，因此在使用ZBrush和其他应用程序的时候，深入了解如何使用置换贴图至关重要。
1、理解设计的重要性
在你开始使用任何类型的重新拓扑或UV之前，你需要有一个很好的设计。你的设计越清晰，后面操作就越容易。如果重新拓扑、UV或者给角色添加了纹理之后需要更改设计，这个角色就会变得很复杂，因此设计阶段最好不要做其他变动。在这个过程中有一个常见问题，那就是容易跳过主要和次要形状直接进入细节部分，你的设计越好，最终图像越强大。
2、使用重新拓扑工具

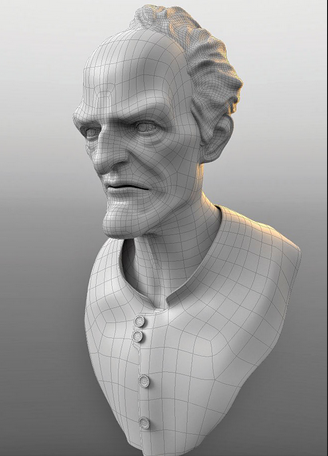

可以在Modo中进行重新拓扑，当然也可以选择你喜欢的其他应用程序，Maya是个不错的选择。重新拓扑的时候，确保多边形大一点，以便获得更多的细节。如果一开始多边形就很小，后面就很难获得清晰的模型。
3、使用UDIM UV贴图
UV贴图的时候坚持UDIM系统，这意味着你不会在消极的UV空间里工作。UDIM数量以1001开始，U=0，Y=0，这个设置可以保持角色清晰，也更好使用。你也可以使用UDIM规范轻松从ZBrush导出所有的置换贴图。上图中，模型的头部被拆分为两个UDIM，拆分数量完全取决于你想离相机有多近，在实际制作中，一个完整的角色可能有超过50-100个UDIM。
4、将雕塑投影到清晰的模型上
要将雕塑投影到清晰的模型上，必须将模型细分到最高级别，200-600万多边形之间比较理想。接着，进入Store Morph Target（使用界面底部按钮），然后在最高级别上创建图层，确保只有你想投影的subtool可见，可以将你觉得不能恰当投影的区域遮罩，如嘴唇、眼睛、鼻子蛀牙等部位。再接着，依次点击Tool>SubTool>Project>ProjectAll，记得将PA Blur-Amount设置为0（默认是10）。如果出错也别担心，可以使用Morph笔刷绘制出出错的区域。
5、定义特征
此时我们已经有了清晰的模型，模型上面也做了一些适当的雕刻，但是，它仍需进行很多改善。要确保模型所有特征都很紧凑并且完成地很好，你可能会忽略眼睛、鼻子、耳朵和嘴巴，有些人则更喜欢隔离这些区域，把时间花在每一个区域上面，直到实现自己满意的定义。
6、添加至关重要的细节到模型上
这一步是很多人一开始比较容易仓促处理的一步，但细节部分不应该仓促处理，不能和它不重要或者说在这一步之前不应该考虑它相混淆，要想真正实现最终的逼真水平，微小的细节是非常重要的，它们真的有助于打破模型上的高光，呈现自然且有机的外观。
7、使用置换贴图

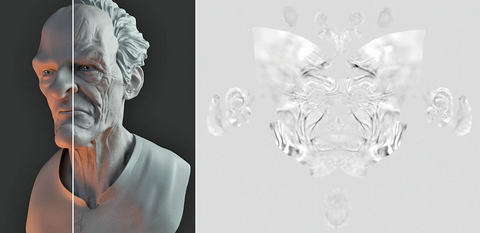

此时的模型已经有了合适的行业级别的UV和拓扑结构，支持所有主要的形式，也意味着现在是置换贴图的时刻了。涉及到创建其他模型细节时，置换贴图是第一位。那么什么是置换贴图呢？简而言之，置换贴图是一种纹理贴图，包括来自ZBrush的所有雕塑。它可以在任何渲染引擎中应用到低多边形模型，使其只在渲染时间渲染雕塑，它的好处是你可以动画低多边形模型，在渲染的时候仍然可以拥有高多边形的外观。
8、恰当设置MME

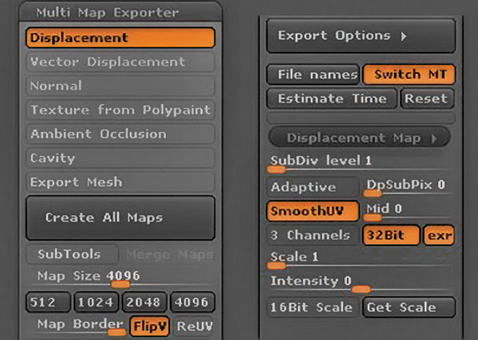

使用ZBrush的Multi Map Exporter（多贴图导出器）从ZBrush生成置换贴图，它提供了比传统置换贴图提取工艺多得多的设置，加上它有UDIM导出支持。上图展示了正确的设置，可以具体参考一下。
9、重命名文件

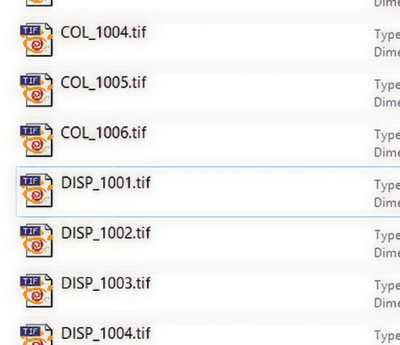

重命名文件，默认情况下你会获得一些ZBrush以外的文件名，保持文件干净，你的工作流程也将顺畅得多，可以使用下面这种命名规范：DISP_####.exr (或者tif)，这里的####指的是UDIM数量。
10、导出&导入

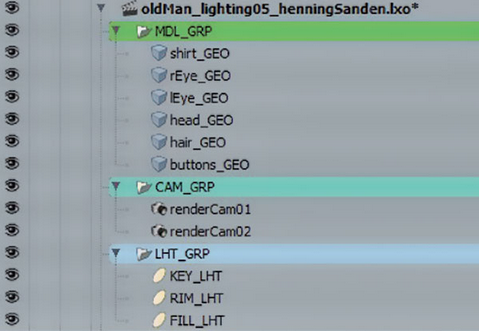

从最低级别开始导出所有几何图形，然后导入到Modo中，根据需求重命名模型（可以使用模型名称_GEO），再将其分组。
11、分配UDIM

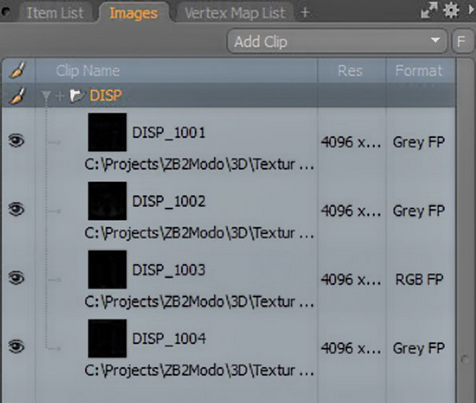

这个在Modo里很容易操作：
1、在Render选项卡里，进入Images标签；
2、点击Clip；
3、载入UDIMs。选择所有置换贴图图像，将会创建一个名为DISP的文件夹，里面包含了所有的贴图。
12、分配材质

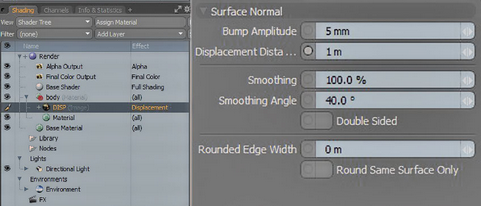

现在需要使用置换贴图了：
1、分配材质到模型（快捷键是M）；
2、使用添加图层按钮，选择图像贴图 > 使用Clip Browser选项；
3、选择后面没有数字的贴图，也就是名称里只有DISP的贴图；
4、右击该置换贴图，然后设置效果；
5、在Material Ref下面，将置换贴图距离设置为1m，这将确保模型置换正确的数量。
13、调整设置

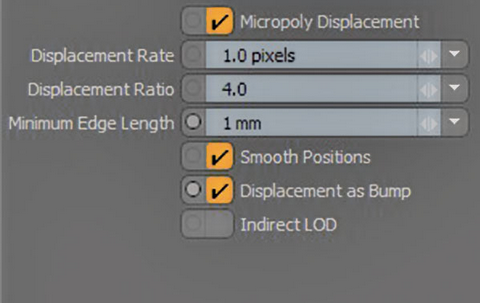

在渲染选项卡里的‘设置’下面调整置换贴图设置，可以将置换设置为凹凸，这样做能够轻松将置换贴图的部件放进凹凸插槽，让其渲染起来更快。
还要调整最小边缘长度，默认的100um实在太小了，这意味着要渲染很久很久，因此可以将其设置为1mm。
14、掌握逼真照明的艺术
获得合适的置换贴图要求所有步骤都正确、有条理地完成，若有任何一步仓促完成，最终效果都不会太理想。你的拓扑结构应该漂亮且均匀分布，没有任何拓扑错误。如果你的拓扑结构、UV和多贴图导出器设置是一致的，那么你的置换贴图应该非常好。这是一个需要花时间学习的过程，一旦理解了它的完成过程，你将有更多的时间去处理置换贴图，同时还能纠正错误，使用置换贴图在3D其他区域里创建有趣的效果，不一定和雕刻有关。
