Rhino 7 更新介绍10 – 工具增强篇 Part 1
1. 剪切板操作「增强」
我们都知道Rhino对剪切板有很好的支持，例如使用剪贴板可以将模型从一个文件剪切或复制到另一个文件。Rhino 7 的剪切板操作功能更加完善。
– 01. 可以将存储在剪贴板中的图像粘贴到视窗中以创建图片平面
在Rhino视窗中导入一张图片平面常用以下2种方法：
拖拽图片到视窗中以图像的方式插入；
使用 添加图片平面（Picture）选择图片插入；
Rhino 7 可以将存储在剪贴板中的图像通过粘贴
（Paste / Ctrl-V）即可在视窗中创建图片平面，保存Rhino文件后图片也会内置其中，不用担心图片会丢失。这真是懒人的福音啊~

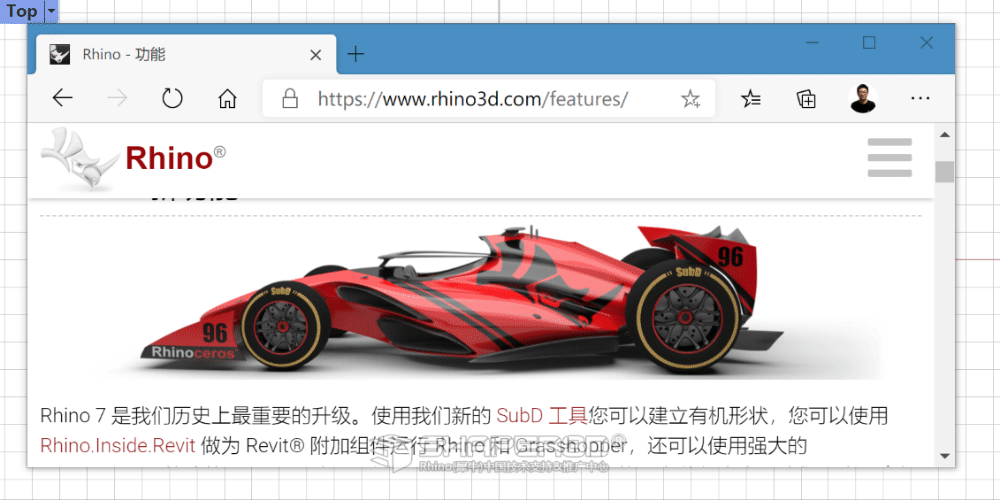

▲ 使用截图工具配合Ctrl-V在Rhino视窗中插入图片平面
02. 导出线图更加方便
如果你想把 Rhino 的模型线框导入到其他平面矢量软件中做线图或者填色，在之前的版本中你需要先导出曲线为对应的格式再做导入…
在 Rhino 7 中通过以下步骤即可轻松实现线图导出：
选中你要导出线图的模型，复制（CopyToClipBoard / Ctrl-C）；
在平面矢量软件中执行粘贴（Ctrl-V）.
▲ 将3D模型的平面线图从 Rhino 7 导入 Affinity Designer®.
操作提示:
三维模型无需事先做平面化处理，选中模型直接 Ctrl-C 即可；
如果你是在透视图操作，那么导出的线图是基于当前透视视角；
目前支持在 Rhino 和 Illustrator®、Inkscape™、Affinity Designer® 之间进行复制/粘贴(仅限 Windows)
这里顺便提一下，Rhino 可以将视窗显示内容快速截图并粘贴到其他软件中。例如快速发图给正在聊天的同事，你可以在视窗空白处使用键盘 Ctrl-C，再在聊天软件中 Ctrl-V. 其实这个操作在之前的版本就支持，现在才知道也不晚~
如果要输出大图还是建议使用Rhino自带的截图指令 ViewCaptureToFile，这个工具在Rhino 7中也做了一点点改进：存储图片时默认会以当前日期，时间命名文件。懒人的福音~
2. 文字搜索与替换

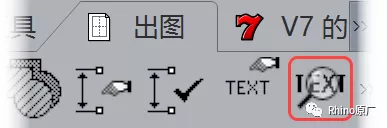

Rhino 7 的搜索文字（FindText / Ctrl-F）终于加入了文字替换功能，在之前的版本中要实现此功能还需要自己编写脚本。
查找并替换文字操作比较简单，这里就不做演示了。
3. 对齐功能「增强」
Rhino 的对齐工具（Align）是一组非常简单的功能，每种对齐方式都是Align指令中的一个选项。Rhino 7 的对齐工具开始支持物件的控制点/编辑点，SubD的顶点/边线/面片等，并且增加了4个非常实用的选项。但这4个选项默认是没有图标的，因此我DIY了一组图标分别对应这4个选项，方便操作。
接下来我会分别演示这些选项的用法。
01. 对齐到曲线

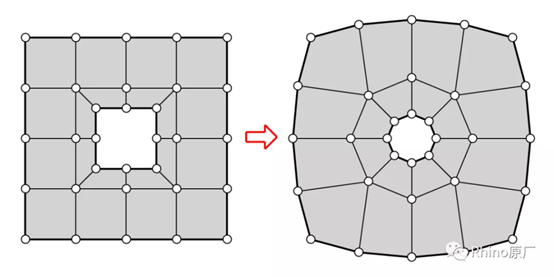

我以一个简单的SubD模型为例，如果你想实现下图中从左到右的效果：

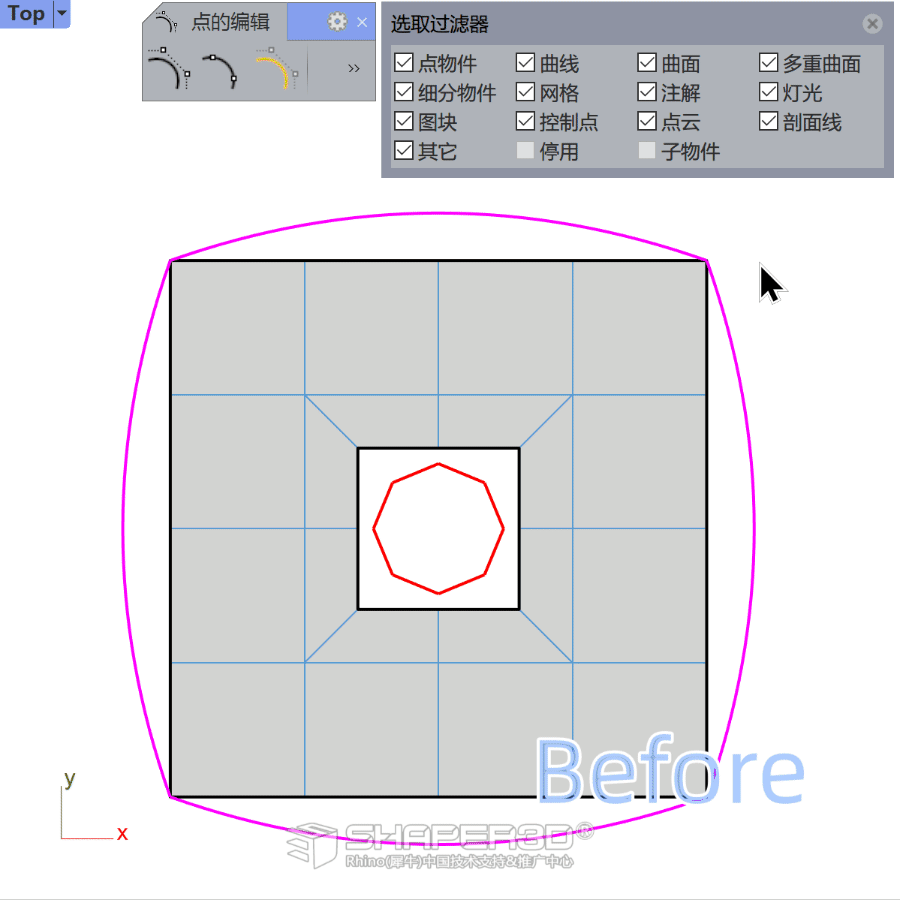

以前你可能需要这样：

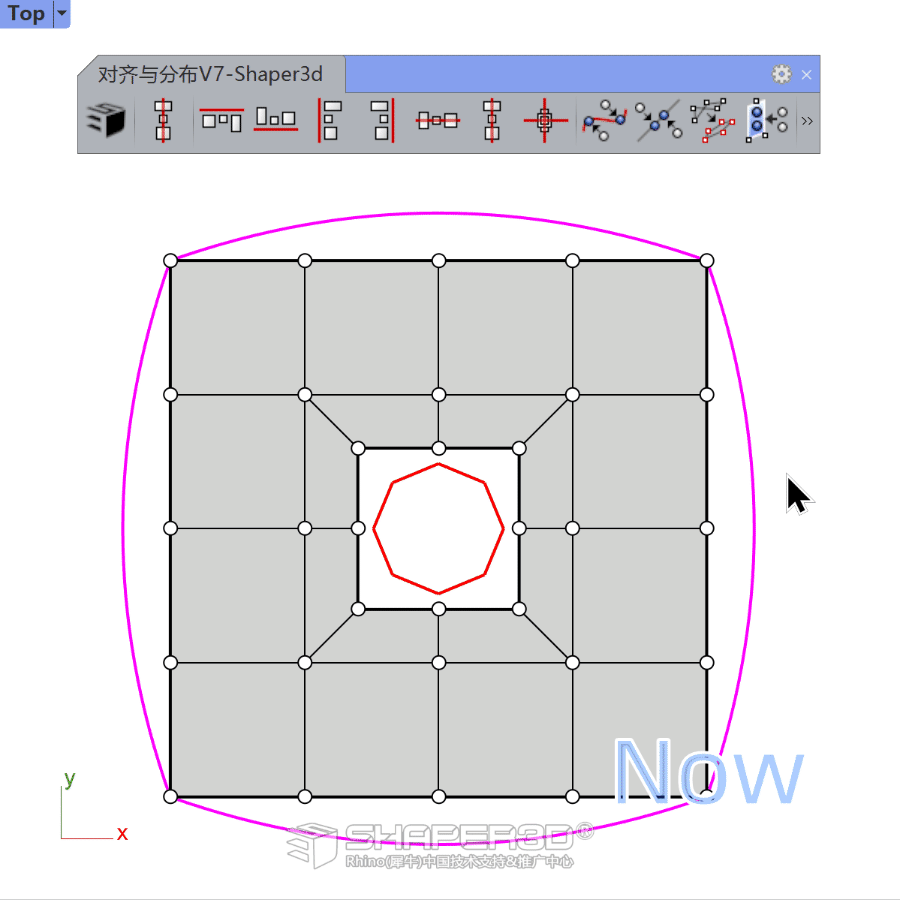

现在你只需这样：
耗时极短，操作优雅，效率也是生产力的一部分~
02. 对齐到直线

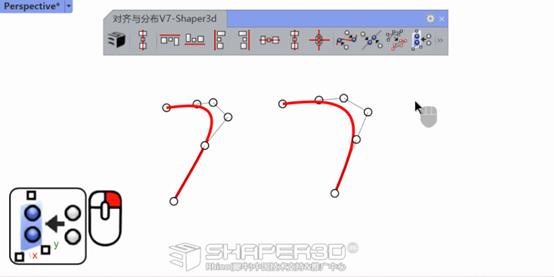

使用「对齐到直线」选项，可以实现2点拉直的效果，我以一条曲线为例：
03. 对齐到逼近平面

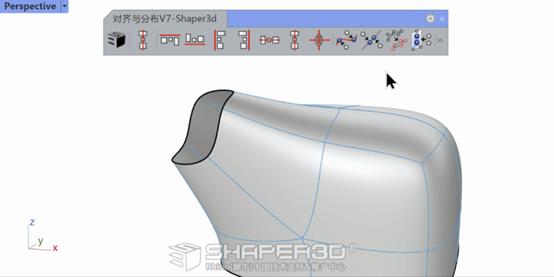

我个人更习惯称这个功能为「空间拍平」，我以一个简单的SubD模型为例，可以用选取子物件的方法（Shift+Ctrl+鼠标左键框选）选中开口处的边线做对齐，无需开启SubD的控制点：
如果你之前使用过T-Splines的FlattenPoints，你应该对这个功能不陌生~
04. 对齐到自定义平面
这个选项默认是通过2点定义一个与当前视窗的工作平面垂直的虚拟平面：
你也可以用三点的方式自定义虚拟平面的朝向：
看完上面的几组演示，是不是又GET到了新知识~
补充说明下，以上演示的4种对齐功能都是以最短距离（垂点）的方式做对齐的。另外，对物件做对齐时，是以物件的边框方块底面中心点为基准做移动的。
▲ 以最短距离（垂点）对齐示意图

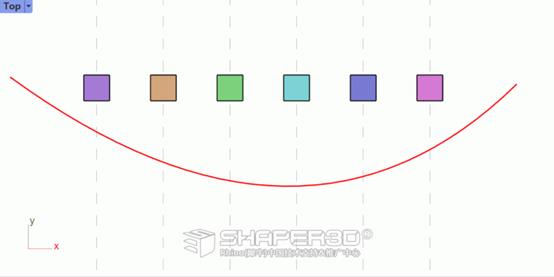

Align目前还无法实现按照指定方向去对齐到曲线/平面。想要实现下图的对齐效果需要想想其他方法。
▲ Align无法实现按照竖直方向对齐到曲线
我们把这组自定义工具列分享出来供各位下载使用，提高建模效率。
请在 Rhino 原厂微信公众号 [Rhino3D ] 中回复关键词 Align 即可获取下载地址。
提醒:
如果你的对齐工具中没有这几个选项，请更新到Rhino 7.1以上的版本；
自定义工具列中后面的4个图标对应的是分布工具（Distribute）的几个选项，我们在几年前的「细说Rhino 6」中有分享过，感兴趣的朋友可以前往B站观看演示视频：https://www.bilibili.com/video/BV1E7411w7e9?p=7
4. 投影&拉回工具「增强」
Rhino 7 的投影工具（Project）和拉回工具（Pull）开始支持物件的控制点/编辑点/顶点等。这也是我个人比较期待的小功能。
这里我以投影工具为例简单演示2个应用场景供各位参考：
▲ 将SubD的顶点投影至曲面上，借助建构历史间接调整SubD造型
▲ 将挤出物件 顶部的控制点投影至曲面上制作起伏的砖块造型
5. 流动工具「改进」
– 01. Rhino 7 的沿着曲线流动工具（Flow）与 沿着曲面流动工具（FlowAlongSrf）中均加入了一个非常实用的选项「硬性群组」，解决了Rhino 6 中对群组（Group）物件做硬性流动的小痛点。

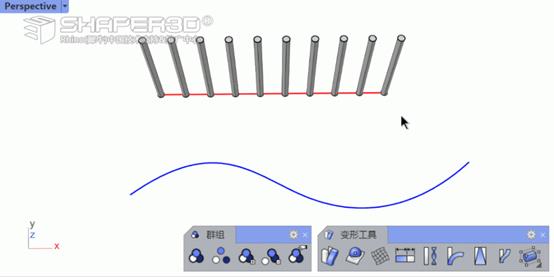

我以一组非常简单的圆管做流动为例，为了方便后续选取和管理物件，我们通常会把多个物件做群组，这是比较好的建模习惯。但是在Rhino 6 中，如果「硬性」选项设置为「是」，群组过的物件会被当成一个物件，要得到符合预期的结果（圆管的截面不发生形变），必须先解组再操作，想象下假如有100根圆管，想要一次性选择它们就要通过其他的方式，Rhino 7 只需要把「硬性群组」选项设置为「否」即可。
▲ 「硬性群组」为「否」更符合预期结果
「硬性群组」为「是」什么时候会用到呢，可以参考下面的演示：
▲ 「硬性群组」为「是」更符合预期结果
关于Rhino 6群组硬性的问题，我在几年前的「细说Rhino 6」中有吐槽讲解过，感兴趣的朋友可以前往B站观看视频（16分58秒处）：
https://www.bilibili.com/video/BV1E7411w7e9?p=10
02. Rhino 7 的沿着曲线流动工具（Flow）在选择目标曲线时增加「目标曲面」选项。
相信通过下方的2个GIF对比，你会理解这个选项的作用：
▲ 不设置「目标曲面」，裁切后的方孔发生较大形变
▲ 设置「目标曲面」后，流动的物件会参考目标曲面的法线做偏转，以减小切口变形量
