本文原创作者：Rose Barfield
想象一下，您能在20秒内绘制3D模型的正投影图吗？多亏了BricsCAD的ViewBase命令——现在您可以了！
ViewBase命令可以让您在绘图空间中生成3D模型的关联正投影和等距视图。在BricsCAD Pro及以上版本中这个功能更加灵活。
5分钟指导视频（可能需要VPN）：youtu.be/COkW63wpheM
挑战20秒内绘制3D模型的正投影图！
如何在20秒内绘制正投影图？

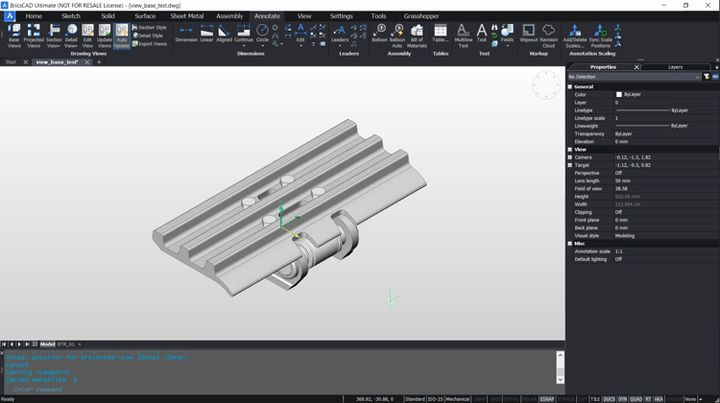

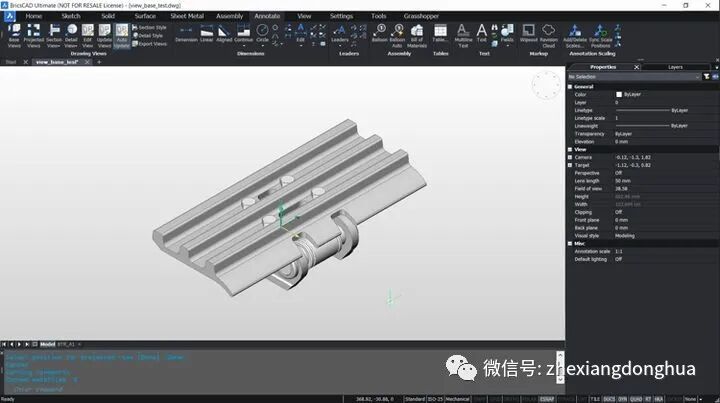

1. 启动ViewBase命令并选择整个模型或仅选择一个实体。（如果您创建了组件的分解视图或金属板部件的展开视图，您也可以通过选择“SpecialViews”导出这些视图。）
2. 选择一个空白绘图空间来创建视图，或者在命令行中输入一个名称来创建一个新绘图空间。
3. 在绘图空间中左键单击设置视图相关参数。
4. 移动鼠标就可以生成额外的视图。注意：您可以按住Ctrl重定向这些视图，打破基础（继承）视图的关系，并自由移动投影视图。
5. 在绘图空间中左键单击以设置视图相关参数。
6. 重复步骤4-5，直到完成所有图纸视图的设置。
7. 按Enter键完成命令。
可选项
在您将视图插入到绘图空间之前，您有几个可选项：
设置比例：适合大量视图的情况，选择选择预设比例或自定义您自己的比例。
隐藏线：您可以自由选择打开或关闭。
切线：您可以在切面之间切换不同边缘。
您可以在BM_Tangent_Visible图层上创建可见的切线边缘，在BM_Tangent_Hidden图层上创建隐藏的切线边缘。
注意：切线边缘常常是为等距视图创建的。您可以冻结或关闭BM_Tangent_Visible层的显示，来隐藏等距视图中的切线边缘。

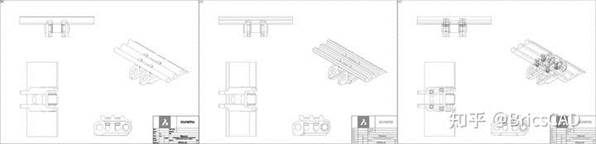

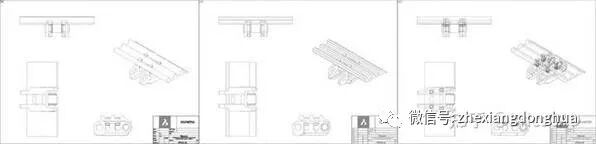

左：关闭隐藏线和切线。中：打开切线。右：打开隐藏线。

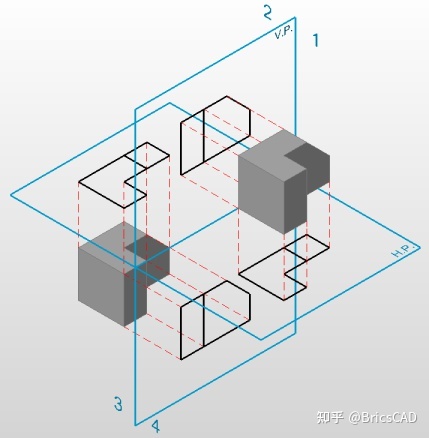

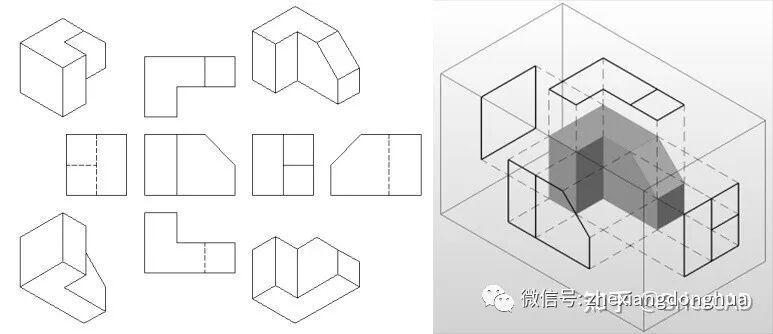

定位：您可以自定义基本视图的角度：左视图、右视图、俯视图以及当前工作区视图等等。旋转3D模型，使主视图投射到垂直投影平面（V.P.）。
投影视图。
投影类型：
第一角度 aka. European投影：

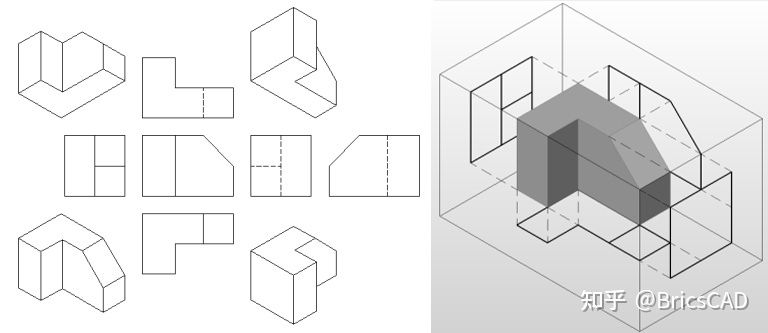

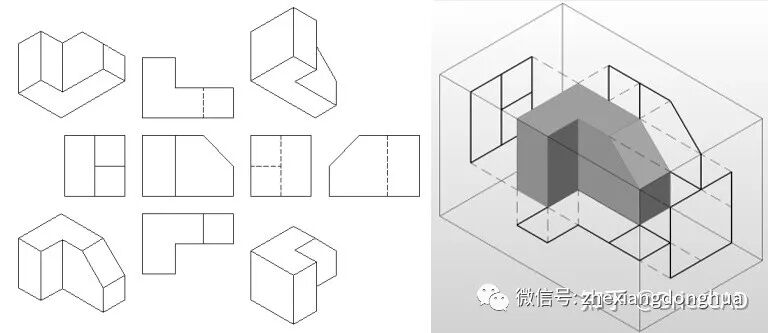

例：“第一角度”欧式投影。
第三角度 aka. American投影：

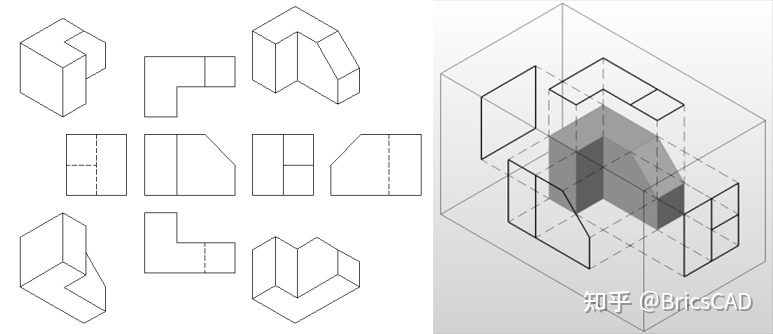

例：“第三角度”美式投影。
注：默认投影类型取决于MEASUREMENT变量的值：
0 -（Imperial）生成第三角度的投影
1 -（Metric）生成第一角度的投影
视图质量：创建图纸的质量。
等距几何：定义等距视图的样式：渲染的3D视图或2D绘图。
注意：您可以在属性面板使用“3D视图”选项来改变视觉风格。

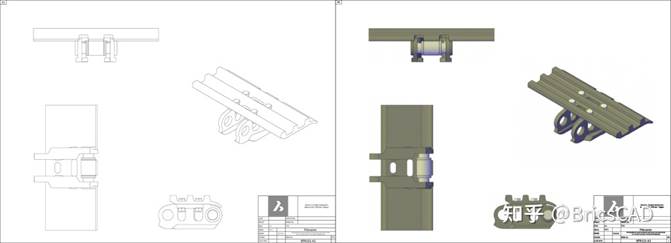

左：二维几何图形，没有切线或隐藏线。右：三维几何视图风格与概念视图风格。
编辑视图风格
视图生成后，您可以移动、旋转和重新编辑这些视图，就像任何其他CAD实体一样。
使用属性面板更改视图的属性。例如，打开和关闭隐藏线或者改变视觉风格。

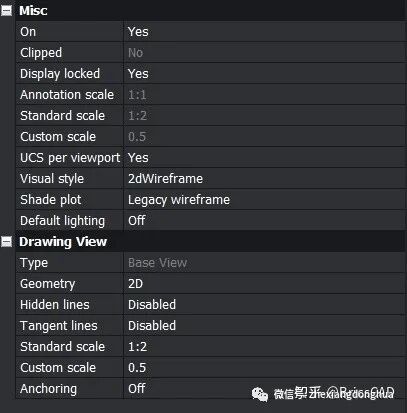

视图的属性面板。
注意：如果您要改变视图风格，您必须首先选择几何模型的“3D”或“草稿”属性。如果几何模型的属性设置为“2D”，您将无法更改视图样式。您在创建视图时或使用属性面板更改几何模型的属性。
我们建议您在创建视图之前先打开GENERATEASSOCVIEWS功能。
要关闭视图视角（那些简陋的黑盒子），您只需冻结视图层即可。
添加注释
视图生成后，您可以向这些视图文件添加度量值、部分视图、标注和任何数量的注释。
注意：BmBalloon只适用于将几何图形设置为2D的视图（参见属性面板），如果您需要添加注释或气泡，只需要打开GENERATEASSOCVIEWS功能即可。这功能开启即意味着视图与原始模型相互关联。
如果视图是在GENERATEASSOCVIEWS被打开之前生成的——它们将不是关联的，这使得虽然视图会随着模型更新，但视图的尺寸不会！
