Rhino 7 新功能 -- 3D 采集

Rhino 7 新功能…

3D 采集





在一个设计项目中时常会用到 3D 数据扫描，Rhino 能直接支持 3D 数字仪设备与 3D 扫描点云数据。Rhino 7 现在加强了：

• 大型点云，3D 扫描设备现在越来越快且越便宜，创建超大扫描文件更加普遍。

• Rhino 的 64 位版本增强了对图形处理器的支持，可以处理超大点云数据。

• LiDAR，为农业、考古、保护、地质、土地使用规划、测绘、交通与风力发电场、太阳能农场与基站部署优化等采集 3D 地形数据。 Rhino      for Windows 对相关插件提供了更强有力的支持，例如 RhinoTerrain™，为这些新的      Rhino 用户提供专门的工具。

• 3D 数字化设备支持: MicroScribe®、FaroArm® 和 ROMER - (仅限 Windows)。

检测与分析





实现设计需要设计、呈现、分析与制造每个阶段都有高品质的 3D 模型。Rhino 7 提供了一些工具来帮助您确保整个过程中使用的 3D 模型具有尽可能高的质量。

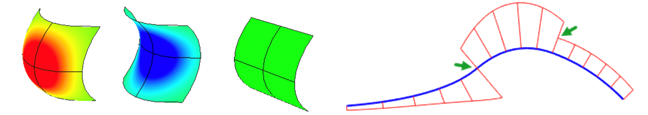

分析: 点、长度、距离、角度、半径、边框方块、法线方向、面积、面积重心、面积惯性力矩、体积、体积中心、流体静力、曲面曲率、几何连续性、 偏差值、最近距离点、曲线与曲面曲率图、外露边缘、曲面分析（拔模角度、斑马纹、环境图与曲面颜色混成、显示边缘、显示外露边缘、高斯曲率、平均曲率、最大最小曲率半径）。

Rhino 新功能 7:

• 7

•  EdgeContinuity 现在使用指示线将每组边缘对之间的距离、正切、曲率进行可视化显示。

• 7

•  PointDeviation: 增加最大距离和最小距离的统计。

• 7

•  碰撞检测: 一个新的 Grasshopper 组件。
