本文原创作者：Rose Barfield
通过前几篇文章的铺垫，我将向您展示如何在BricsCAD中建模一个简单的淋浴房，学习一些更高级的CAD技术。
本次涉及的指令：
?
参考视频：youtu.be/GkVErWUmHCY（观看此视频可能需要VPN）
淋浴盘
首先，我使用盒子工具制作了基本的淋浴托盘形状。然后，我对盒子进行了锉削、偏移和延展，得到了基本的托盘形状。接下来，我添加了一个塞孔，给淋浴盘底座固定了一个坡度，用锉刀和倒角将细节修饰圆润，并使用极线阵列添加了脚抓（防滑部分）。
要做到这一点：
1. 首先用BOX命令画一个盒子。- 90x90x10。
2. FILLET一个角。半径为45。
3. OFFSET顶边。距离是10。
4. EXTRUDE新的边界下来。距离为2。

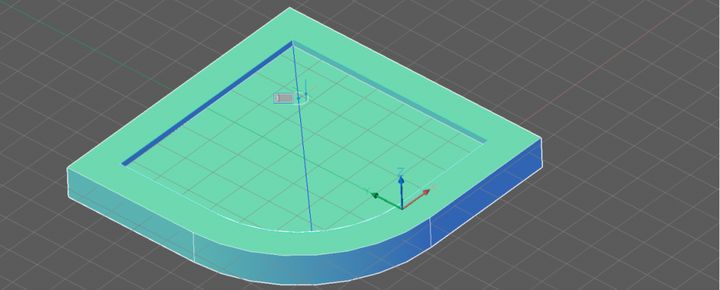

5. 从一个角到弧形边的中间对角画一条线。
6. 用这条线对准一个圆的中心。这将是塞孔。
注意：在绘制命令期间点击Shift，将坐标系对准3D实体的表面。表面将变成蓝色。(详见上周)
7. 延展圆圈向下拉伸，形成下水孔。

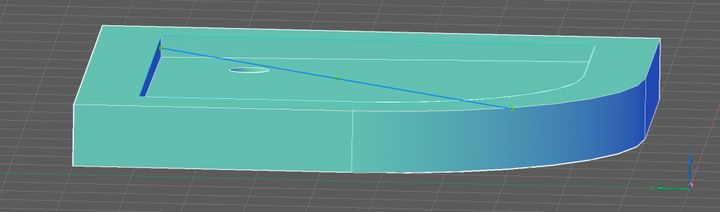

8. 使用锥面工具防止积水。选择淋浴盘的内表面，锥面的起点是弧形边缘的中间。锥面的端点是对面的角（与您的准则相同的端点），锥度的角度是1。
注意表面的斜度，蓝线之前与淋浴盘的内侧部分一致。
9. 使用DMFILLET。选择内表面的所有顶点。半径为0.5。
10. 使用DMFILLET。选择托盘前端的边缘。半径为4。
11. 在塞孔上加一个倒角。使用DMCHAMFER。倒角距离为3。
12. 画一条线。长度为45。起点是塞孔的中心。

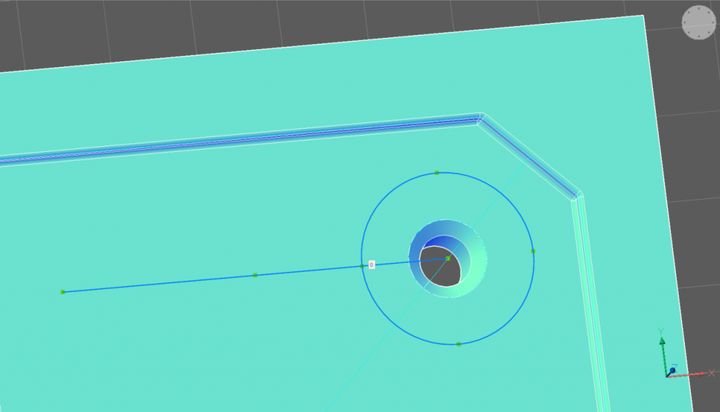

13. 现在从塞孔的中心画一个圆。半径为5。
注意：在绘图命令中按Shift键将工具对准托盘表面
14. 使用TRIM来切割线条。用圆作为修剪边界。
15. 现在使用DELETE工具操作圆。
16. 在一个新的位置，画一个圆柱体。半径为0.5，长度为40。
17. 在圆柱体的边缘使用 FILLET。半径是0.4。

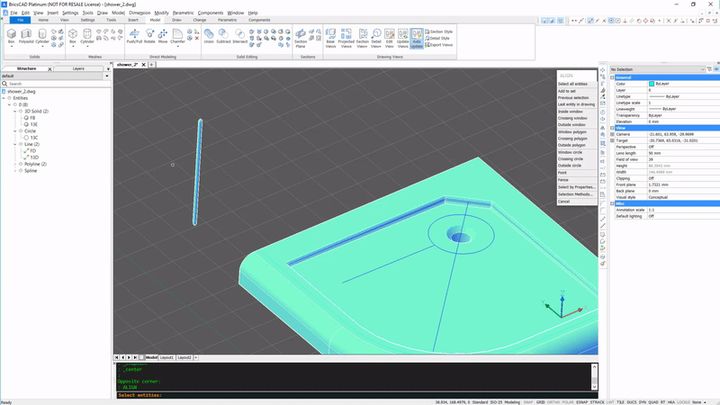

18. 使用ALIGN将圆柱体沿线定位。将卡点设置为圆柱体的顶部和中心以及直线的端点。

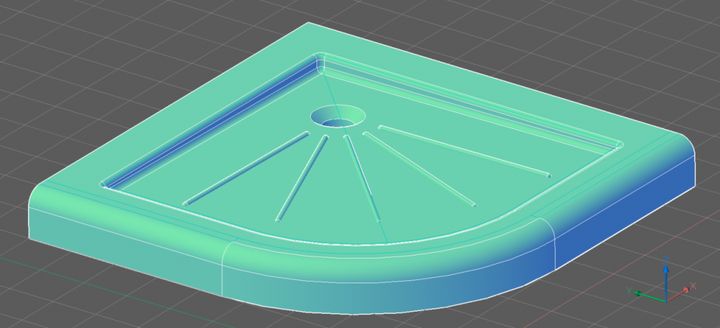

19. 用ARRAYPOLAR复制圆柱体。填充角度为90，项目为5，中心在塞孔的中心。
