【BricsCAD 技巧】BricsCAD 处理实体、表面和网格模型，哪个更好

本文原创作者：Rose Barfield



3D实体

“实体”意味着您从一开始就需要在3D空间中建模。如果操作表面就像用纸，那么操作固体更像捏黏土。如果您经常进行2D设计，那么您在3D设计时可能会觉得有些限制有违直觉，但我可以向您保证，3D实体建模学起来即简单又快速，而且，您也可以在3D建模环境中创建2D设计！





实体的剖视图。



优点：

• 在3D实体设计中加入防水层并不需要额外的软件来检测有没有缝隙、孔洞或者其他隐藏问题，您可以直接进行正确的渲染。

• 相比起2D设计，您可以进行额外的数据分析：计算实体属性、重心、结构完整性等等。



缺点：

• 使用3D实体建模相比起2D设计有时候需要更多的操作步骤才能达到一样的效果。

• 您可能需要花点时间学一下怎么操作3D实体。然而，一旦您掌握了操作实体的窍门，设计3D实体的工作将对您来说极其轻松。



在BricsCAD中如何使用3D实体？

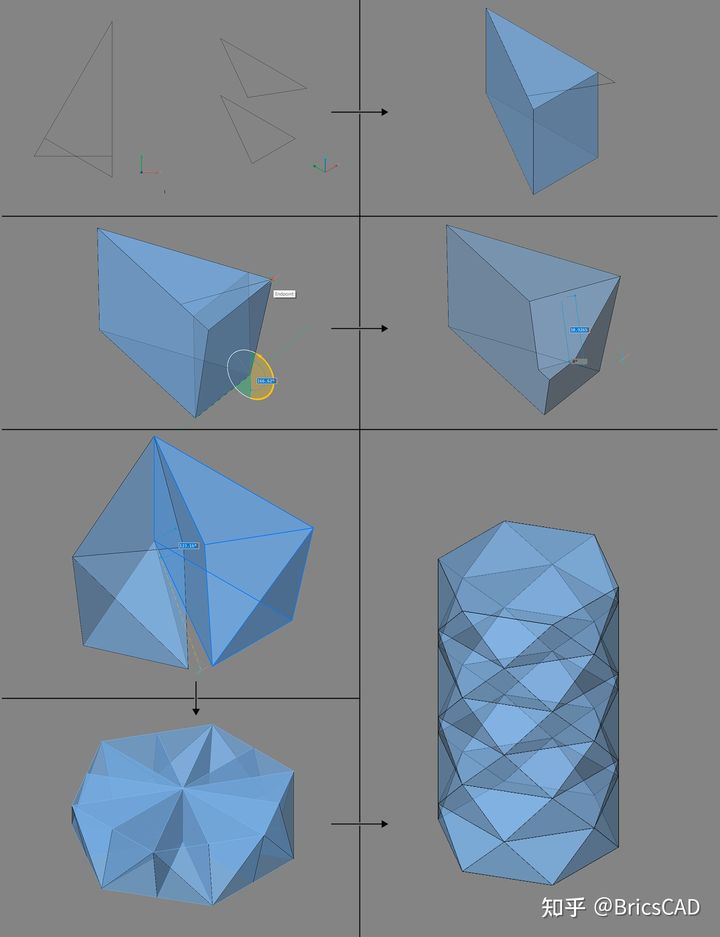

您需要创建与操作表面同样的对象：

1. 勾勒对象的线框。
2. 通过三角形创建出实体中的表面。
3. 用机械手工具旋转面。
4. 调整边界。
5. 使用镜像和数组调整完成形状创建。
6. 最后，执行联合命令将创建好的3D实体连接起来。

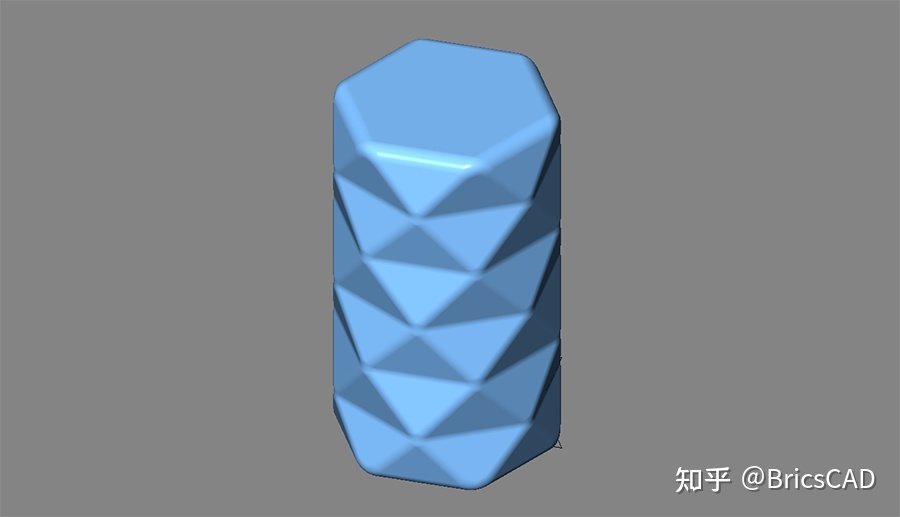

不像操作2D表面模型那样，我现在可以直接操作这个实体与直接建模（DM）工具，比如DMFILLET和DMPUSHPULL工具。

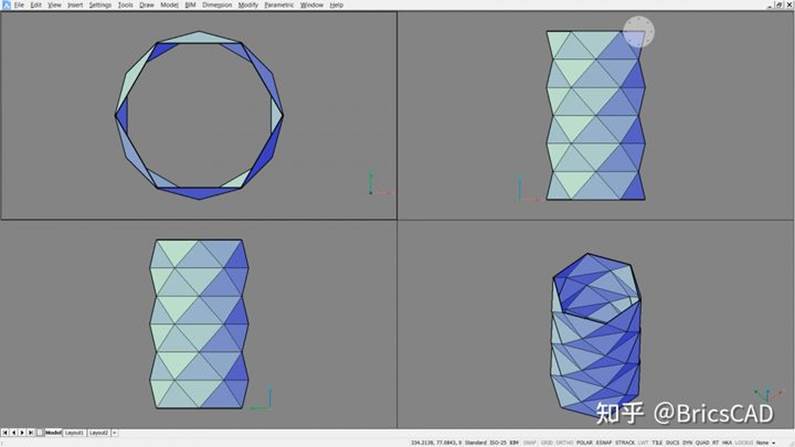

我可以使用soliddit - Body - shell命令将实体掏空成一个管。然而，即便实体被掏空了，这仍然是一个真正的3D实体，而不仅仅是只有表面，侧面依然是有厚度的，这时候一样可以选用某些材料制造这个物体。







将实体模型转换成表面模型

您可以使用EXPLODE 功能将固体转换为一组表面（分解）。

表面模型

操作表面进行建模就像做一个纸模型：它是空心的，缺少结构完整性，但很简单。操作表面建模通常用于需要复杂形状的东西，比如汽车设计。





表面模型的剖面图，但是没有这个物体内部的数据。



优点：

• 您可以使用握把工具非常简单地操作表面。

• 每次操作只需要考虑一个表面，不需要考虑厚度等其他因素。

• 可以使用LOFT这样的工具很简单地创建表面。



缺点：

• 用表面创建的模型通常会有细小的孔和缝隙，而这些孔和缝隙是因为两个相邻面并没有完全结合在一起，这很难在用表面创建的模板中找出来。但是当您进行打印或渲染时，这些孔和缝隙可能导致整个模型被从里到外翻过来了！

• 从技术上来讲，这个模型是空洞的。这意味着需要质量和体积属性（BMMASSPROP）这样的计算无法执行。



如何在BricsCAD操作表面？

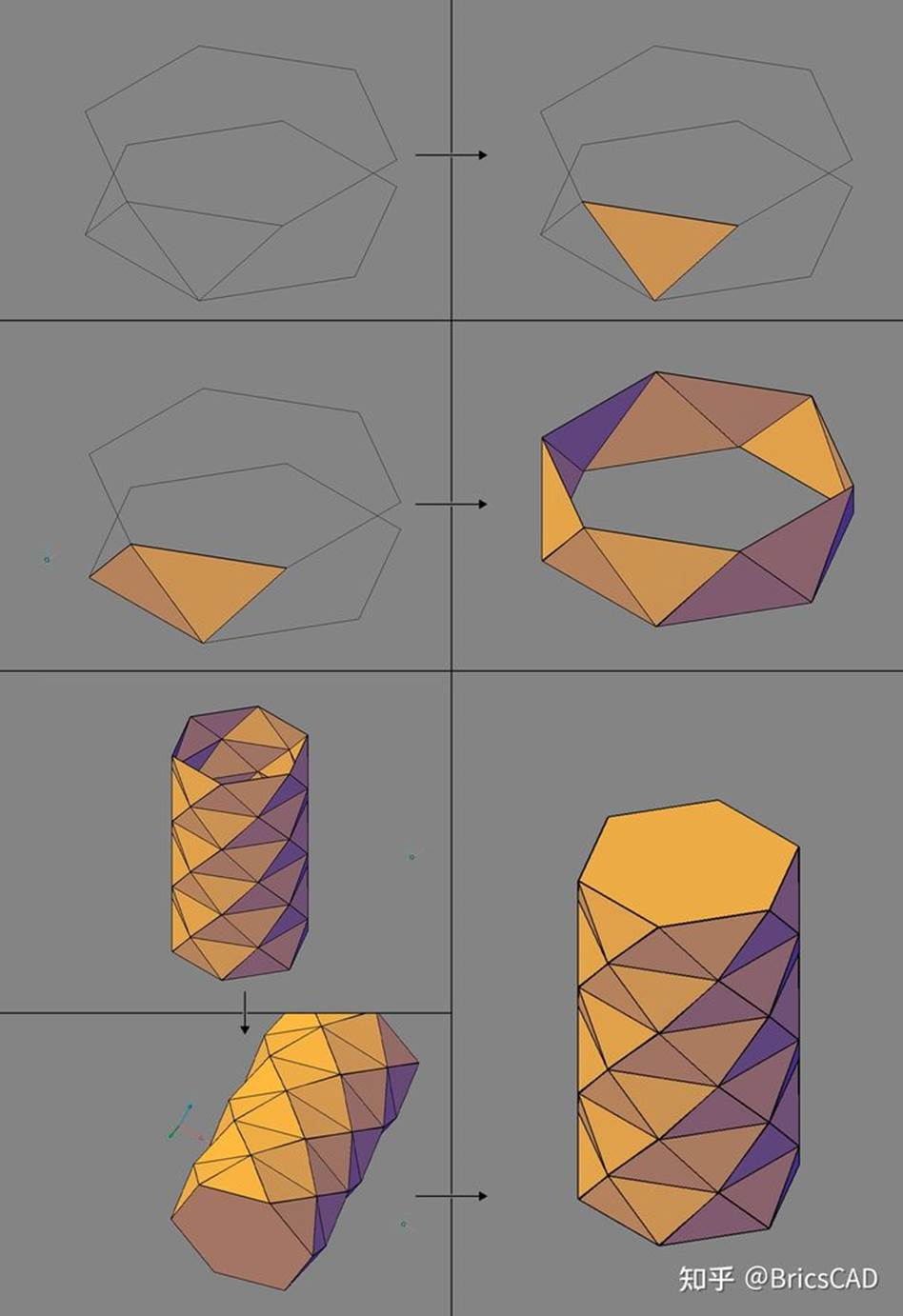

在这个例子中，我们将创建一个三角管（如上图所示）。

1. 画出您的基本轮廓线条。

2. 在三角形中间创建一个表面。

3. 重复第二个步骤。

4. 使用数组、复制、旋转操作，直到完成三角管。

5. 使用表面覆盖管的一头。

6. 另一端重复上一个操作。





如何将一个表面模型转换为一个实体模型

如果您要将表面模型转换为实体模型，请使用DMSTITCH命令。（这个模型需要是水密的才能工作，所以您将不得不EXPLODE掉所有数组）。

您还可以使用DMTHICKEN工具完成以上操作。



网格模型

3D网格通常来自非CAD资源，虽然它们可以被认为是编辑起来最灵活的格式，但它们同样最不契合现实世界。Polyface（多面）网格是由很多很多的三角形或多边形组成的，它们通常是3D激光扫描仪扫描出的结果，类似的技术也被用来表现探测过的地形和表面等。





左图：在BricsCAD中作为固体的球体架构。右：同一个物体被转换成一个网格模型。界面中绿色的点表示控制点，您可以操作它们。



如何在BricsCAD中使用网格模型

使用3D CONVERT能够将实体模型转换为多边形网格模型。

如果我们需要回到之前的模型，这意味着我现在可以这样做:





例：固体已经被转换成一个网格模型，现在可以通过点来操作。



将Polyface网格模型转换为表面模型或实体模型

1. 首先EXPLODE网格模型，最终产生一些3D的表面。

2. 然后使用REGION工具将3D表面转换成REGION格式。

3. 最后，使用DMSTITCH工具将REGION格式联合转换成3D实体。
