本文原创作者：Rose Barfield
往期的文章中，我向大家展示了如何在BricsCAD中制作一个淋浴间。在本文中，我将向您展示我如何创建一个CAD水槽。我们将加强您已经学会的一些指令，并增加一些指令。
本文涉及的指令：
SOLIDEDIT (Body – Shell)
LOFT
SU(SUBTRACT)
LA(Layers)
TR(TRIM)
F(FILLET)
参考视频：http://youtube.com/embed/9r2_fvXh7nw（观看此视频可能需要VPN）
水槽
我首先弯折旋转封闭了一条线段来创建水槽底座，并去除表面。然后，我Lofted创建了一个碗并且再次去壳。完成后，我挤出了两个孔的水龙头和排水管。
我们要做的模型的2D平面图
要做到这一点：

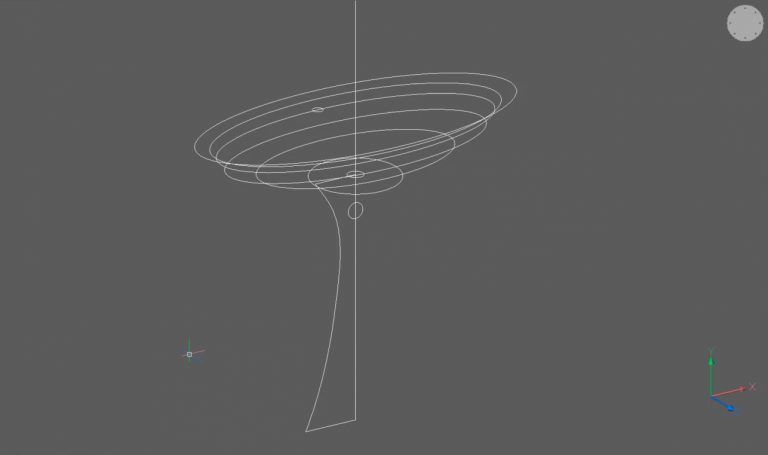

首先用多条线画出水槽的形状。使用 POLYLINE 和 ELLIPSE 命令来创建形状。

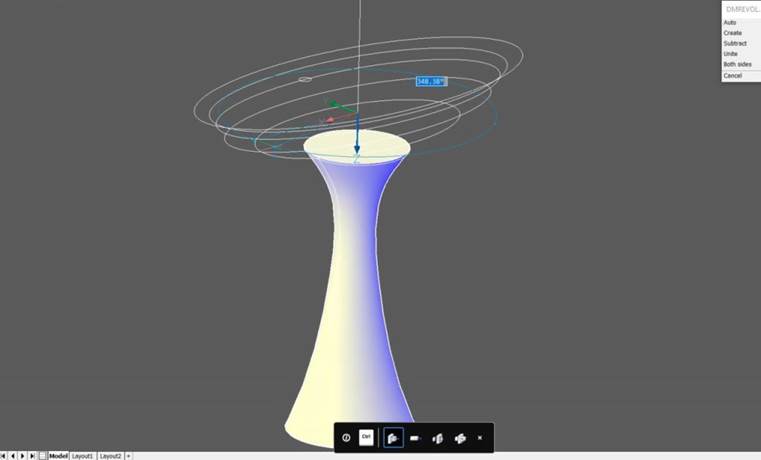

2. REVOLVE地基。

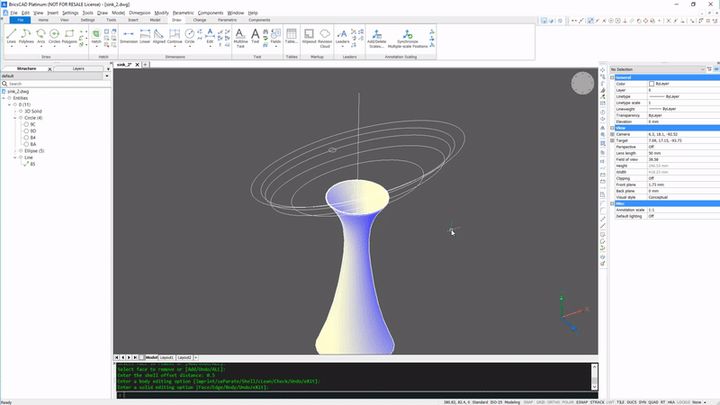

3. SOLIDEDIT - Body - Shell外壳，选择顶面和底面进行拆除，距离为0.5。
4. 使用LOFT。选择封闭的多段线来创建碗形。先选择最低的椭圆，最后选择最上面的椭圆。

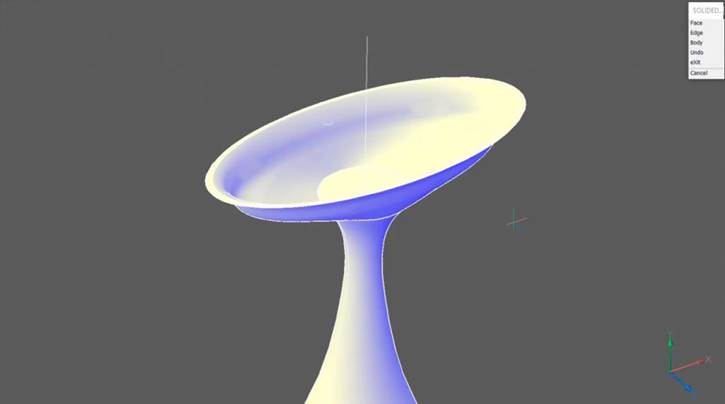

5. SOLIDEDIT - Body - Shell外壳，选择碗的顶面，距离为1。

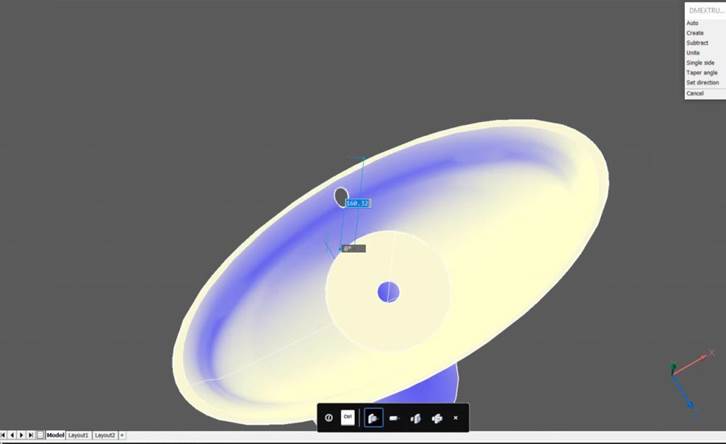

6. 通过碗的中心挤出一个圆来创建一个塞孔，使用减法模式。
7. 延展出水龙头孔，使用 "双面 "模式。
到这里是不是还比较简单，本文的下半部分将会带领大家制作水龙头以及管道，完成整改水槽~
