有时候，在KeyShot中定位标签也算是一件棘手的事。某些情况下，你的几何体可能比较简单，很容易应用标签。但是，如果需要在胎壁上精确定位标签，或者是其他任何柱状体的边缘，比如相机镜头呢？今天给大家介绍一种特定的流程，轻松且可预见性地定位上述提到的那些标签。这里要运用到Planar Projection（平面投影），来看看它是如何工作的，以及如何利用它加快工作流程。

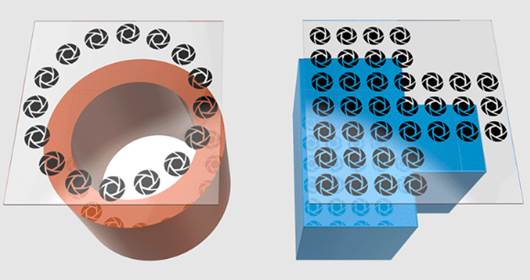

平面投影选择X、Y、Z平面中的其中一个平面，将标签（或纹理）放到该平面上，平面投影将忽略相机位置和应用标签或纹理的几何体形状，因为忽略了这些项目，平面投影非常具有可预见性。

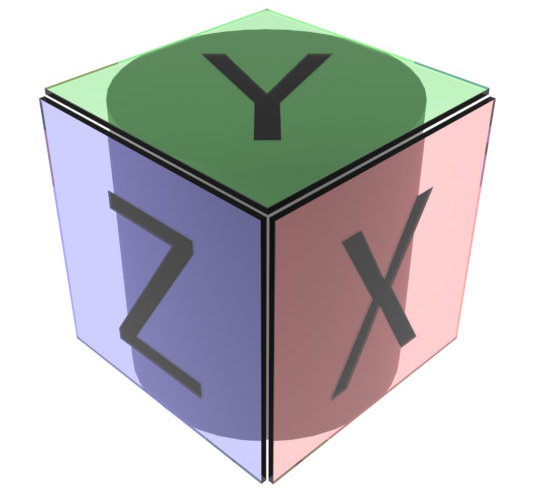

图中的立方体显示平面投影将用来定位标签的面。
准备用于平面投影的标签是充分利用其功能的关键，如果你了解应用标签的几何体的规模，则该标签会在KeyShot中匹配该几何体。
平面投影如何在KeyShot中工作
在KeyShot中，平面投影缩放并将标签或纹理居中到几何体边界盒的一面，比如，圆柱体边界盒将与圆柱体的长、宽和高相符。

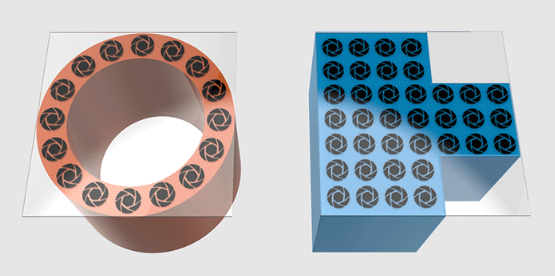

该平面显示圆柱体边界盒的范围。
如何利用KeyShot的平面投影

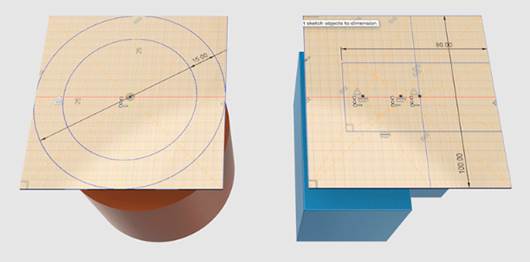

1、构建自己的几何体，用实际单位调整大小。
2、备注几何体范围的尺寸。

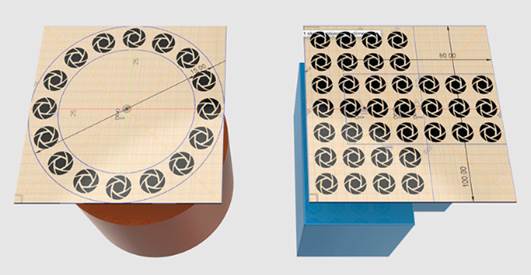

3、创建自己的标签图形，用实际单位调整大小。
4、另存为.png格式，根据你想要的DPI调整透明度。
5、在KeyShot里，应用标签，从Projection Type（投影类型）下拉菜单中选择平面投影。
6、勾选DPI复选框（位于标签属性下面），输入用于图形的DPI值。

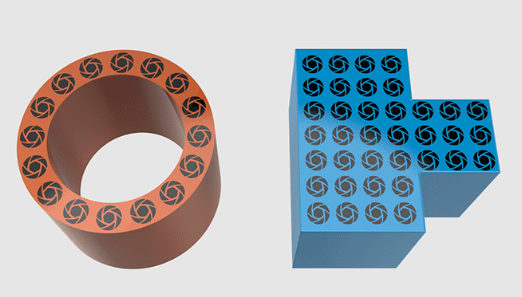

7、点击重置，确保X和Y缩放数值设置为1，最终效果如下：
这种在KeyShot中应用标签的方法让应用标签的过程变得更快更准确，同时避免了不匹配单位的拉伸或缩放，如本文最上面的那张图，镜头末端我们所看到的标签，就是用上述方法创建并应用的。
