Dante AV Module : 理想的 IP 视听传输和管理解决方案

Dante AV Module

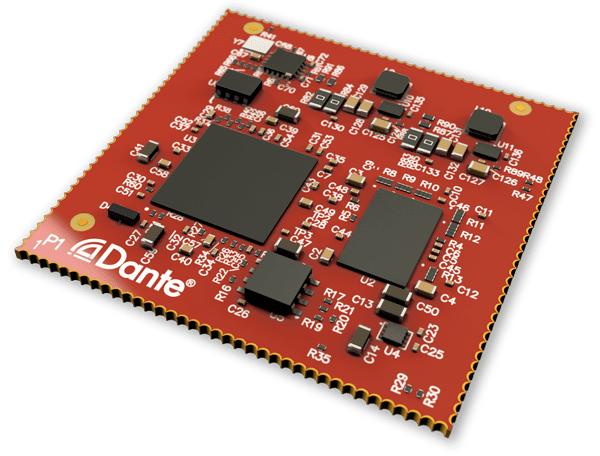

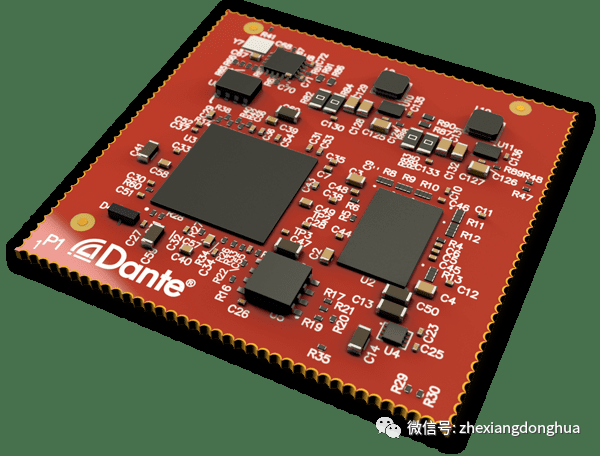

Dante AV Module 是一种硬件解决方案，通过一个小巧的蜂窝电路板将音频和视频连接至 1 Gbps 的网络。Dante AV Module 不涉及具体的编解码器，制造商可使用自己所选择的1 Gbps 编解码器，同时获得 Dante 易于使用的软件和 API 的所有优势，实现音频和视频的统一控制。Dante AV Module 可与 所有的 Dante 音频设备实现完全的互操作性。



Dante AV Module 是理想的 IP 视听传输和管理解决方案，可完美地将视频与音频对齐，以便为专业视听领域高要求的应用程序提供支持。

Dante AV Module 很容易集成到 IP 视听产品设计中，如编码器和解码器端点、矩阵开关、混音控制器、视频墙处理器、会议系统等诸多产品。Dante Broadway 控制接口丰富，支持 Dante 设备协议、数据包桥接, 及视频和 HDCP 加密，Dante AV Module 可将具有联网控制功能的视听产品无缝连接至 Dante AV 或启用 Dante 的产品中，让这个生态系统不断发展壮大。



• 身材娇小，实力强大——  8 进或 8 出音频，1 进或 1 出视频，外加      50mm x 50mm 的 1Gbps 以太网接口
• 简单的音视频接口 —— I2S 接口可直连至各种 ADC、DAC、DSP 和放大器芯片，32 位视频接口可连接至任何运行速度高达 800 Mbps 的视频编解码器
• HDCP 板载处理—— Dante AV Module 为 HDCP 网络的统包设计提供了逻辑。
• 点对多点和点对点分发—— Dante AV Module 支持单播和组播视频分发，包括受 HDCP 保护和不受 HDCP 保护的内容。 HDCP 组播由 Dante Domain Manager 管理。
• 多种控制接口—— 包括 SPI、UART 和 GPIO 接口，可通过联网控制器启用多种尖端产品
• 固件可更新——  可以通过网络加载软件更新获得新功能和修复漏洞
• 设备监控： Dante Controller 可以访问信号状态、延时统计和始终稳定性统计，以进行实时设备状态监控



Dante AV Module 规格



硬件

•高性能、低成本硬件 Dante AV 实现
•软件和固件可通过网络升级
•板载微处理器可处理本地控制和管理功能
•156 针齿形模块，每侧 39 针（50mm x 50mm）
•可使用标准 SMT 设备轻松拾取和放置，并提供适当的托盘包装
•仅需 3.3VDC 电源
•通过外部 SiLabs 芯片产生高质量、低抖动的时钟



音频接口

•高达八个通道，分别为 44.1、48、88.2 或 96kHz。 HDCP 来源的音频通道限制为 48kHz
•高达 7 个同步音频数据包流
•TDM、I2S 数字音频格式
•硬件音频计量
•用于音频的高质量、低抖动板载时钟发生器
•四个可配置 I2S 音频线
•每通道高达 8192 个采样（170ms，48kHz）音频缓冲 [receiver only]
•内置八通道异步采样率转换器 [in transmitter only]
•音频传输格式： Dante 网络音频
•比特深度： 每个音频样本 24、16 和 32 比特
•采样率升/降（+4.1667、+0.1、-0.1 和 -4.0％）
•提供 LRCLK、SCLK、MCLK（256x FS）



网络接口

•标准 1Gbps 以太网
•用于以太网 PHY 或交换芯片的标准 RGMII 接口
•硬件时间戳，支持精确采样的回放
•音频流输入/输出：



控制接口

•2x UARTs: A 和 B，控制台采用 UART-A
•一个 SPI 主设备 (SPI A) 和一个 SPI 从设备 (SPI B)。SPI 从设备支持数据包桥接
•SPI 接口用于更新外部闪存
•六个可用于驱动状态指示灯的 GPIO 引脚
•一个 I2C 主接口



视频接口

•1通道 32位高速并行视频接口（发送或接收）
•针对视频的内置 HDCP 加密/解密
•建议的 800Mbps 最大比特率
•接受来自外部编解码器的任何比特流
•视频传输格式： Dante 网络视频
