本文原创作者：Rose Barfield
水龙头

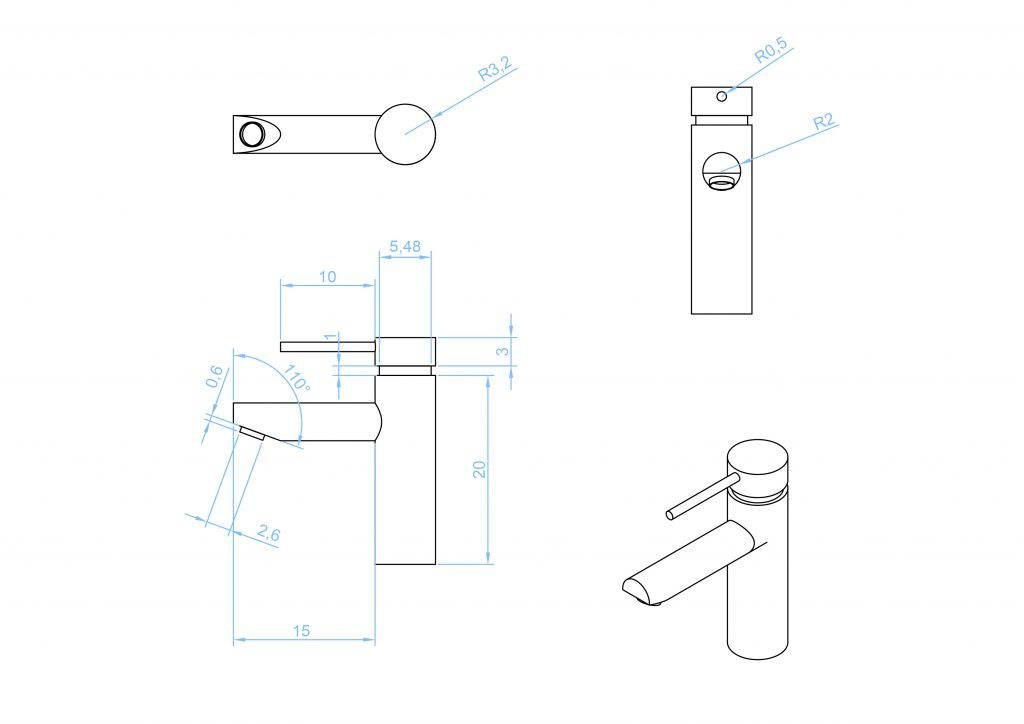

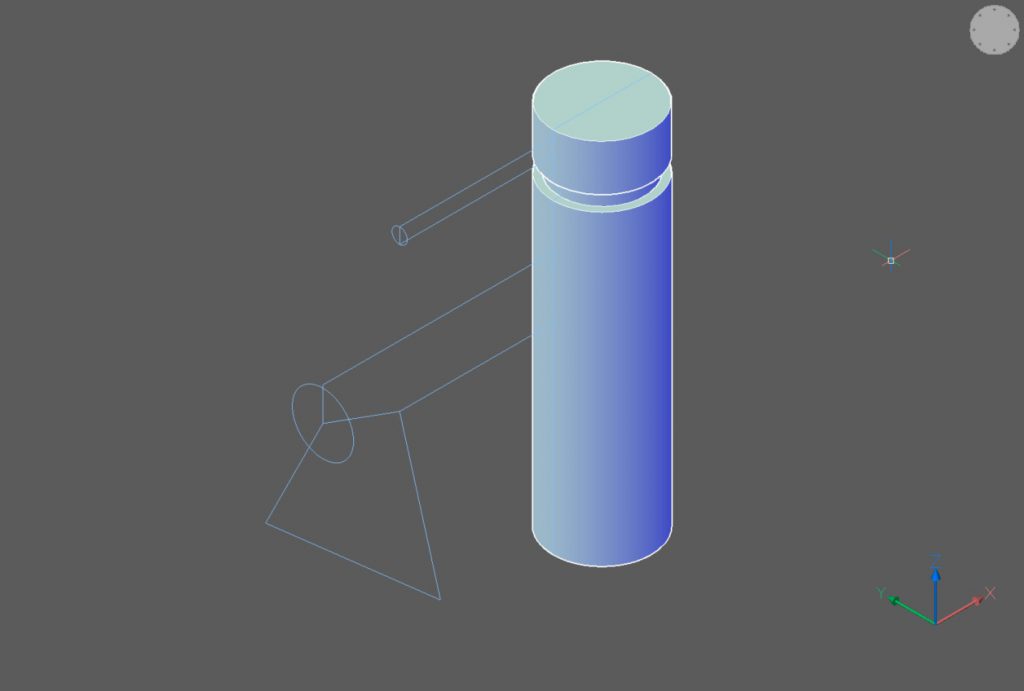

接下来创建水龙头。我按照指定的尺寸挤出了3个圆柱体，然后又延展出了2个90°的圆柱体。最后，我刮掉了多余的材料，并添加了一个出水口。
要做到这一点：
2. 将圆延展成为正确高度的圆柱。
或者，使用CYLINDER命令。

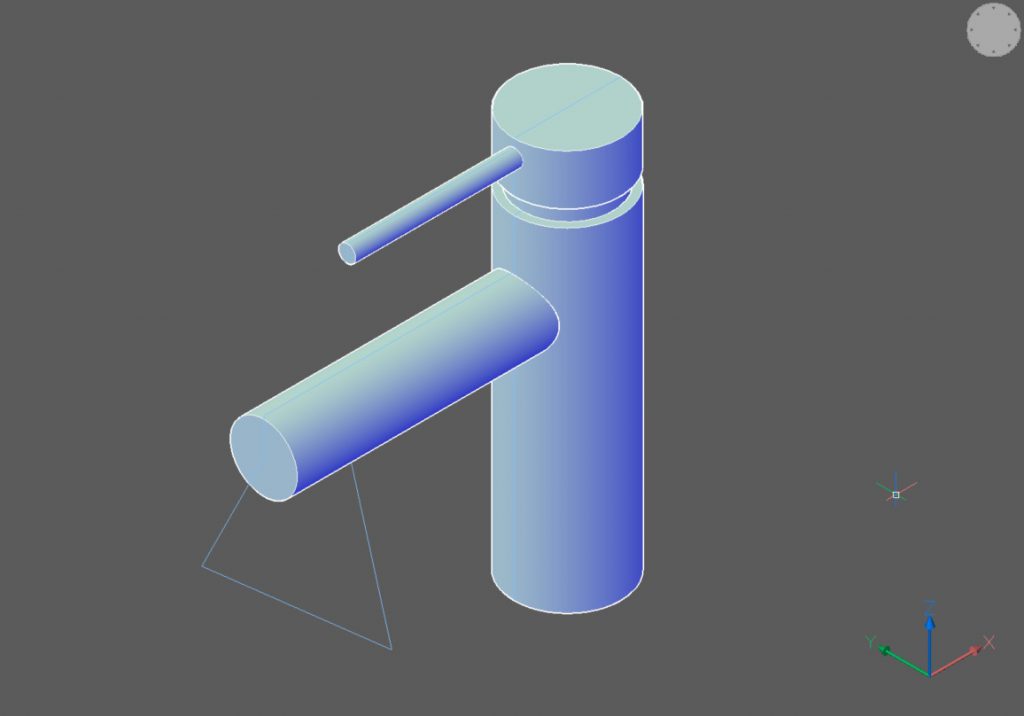

3. 创建两个90度的圆柱体，形成手柄和出水口。

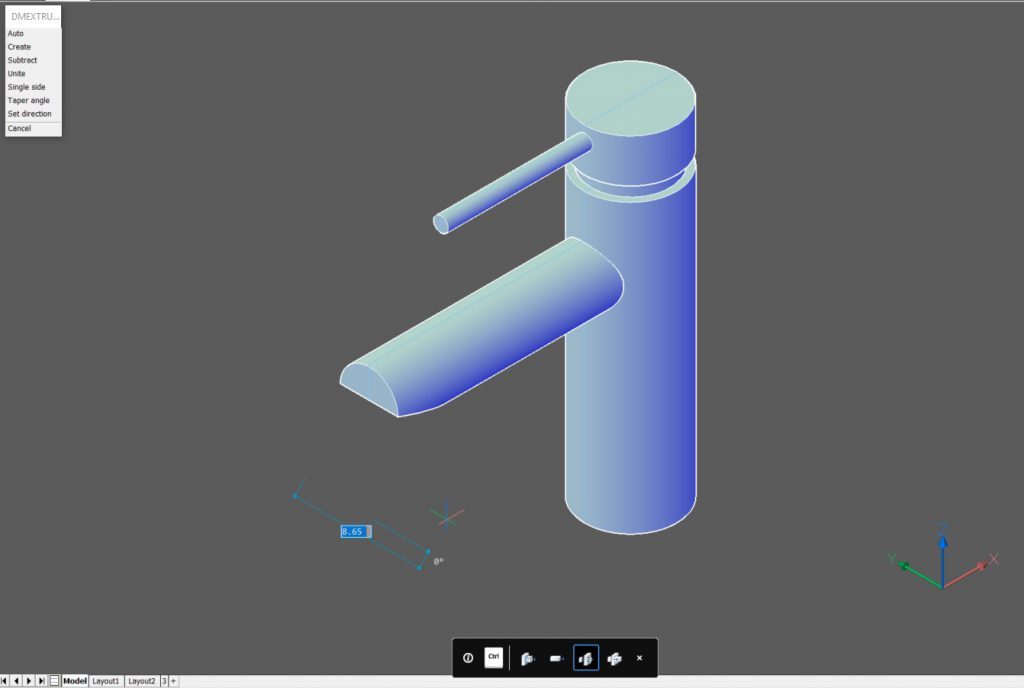

4. 使用Extrudise-Both sides - Subtract指令去掉出水口的一个角。
5. 在刚刚创建的曲面上，在曲面的中心画一个圆。使用ESnaps - 几何中心。
或者，使用圆柱体。
注意：按Shift键将绘图面锁定到面。

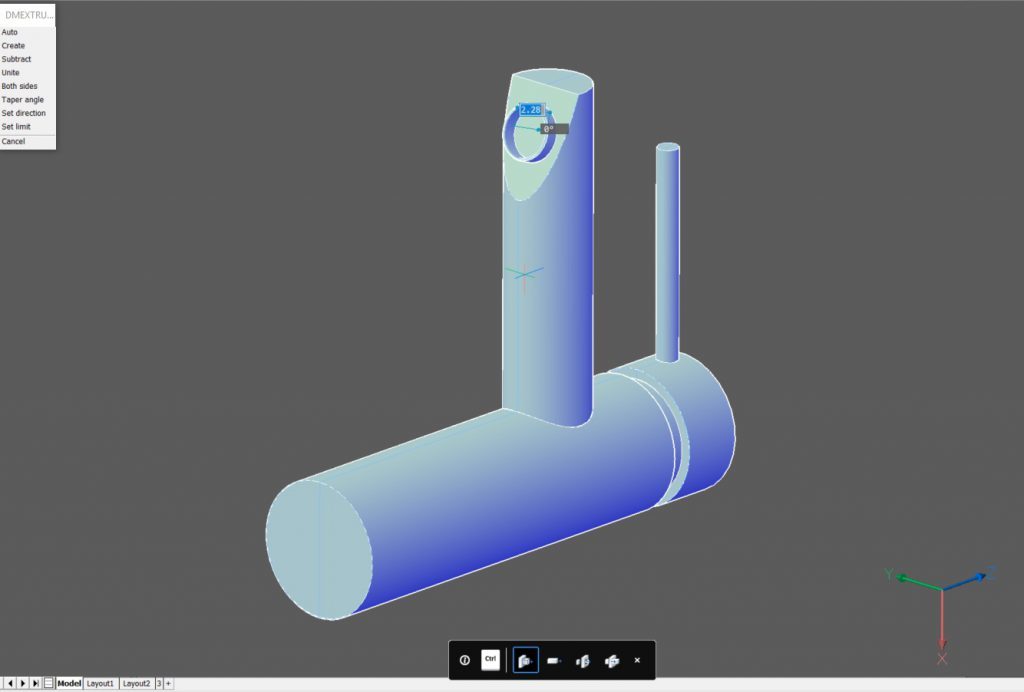

6. OFFSET圆柱体的边缘，距离为0.1。
7. 延展圆形形成孔。
8. 可选项：使用SOLIDEDIT - Body - Shell挖空水龙头。
把之前做好的部件安装在一起

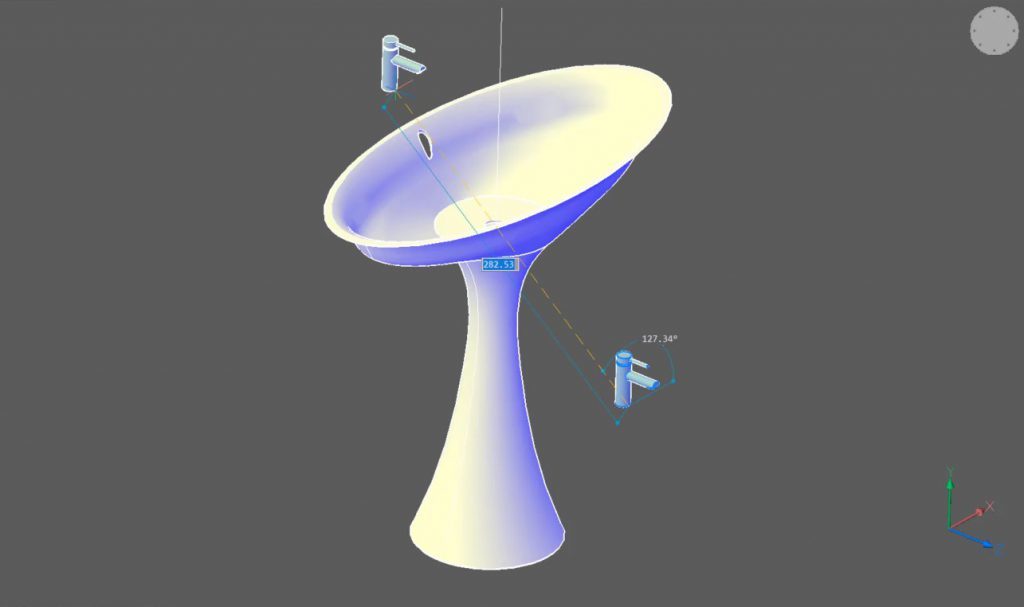

最后一步是将水龙头安装好，并加装管道。
要做到这一点：

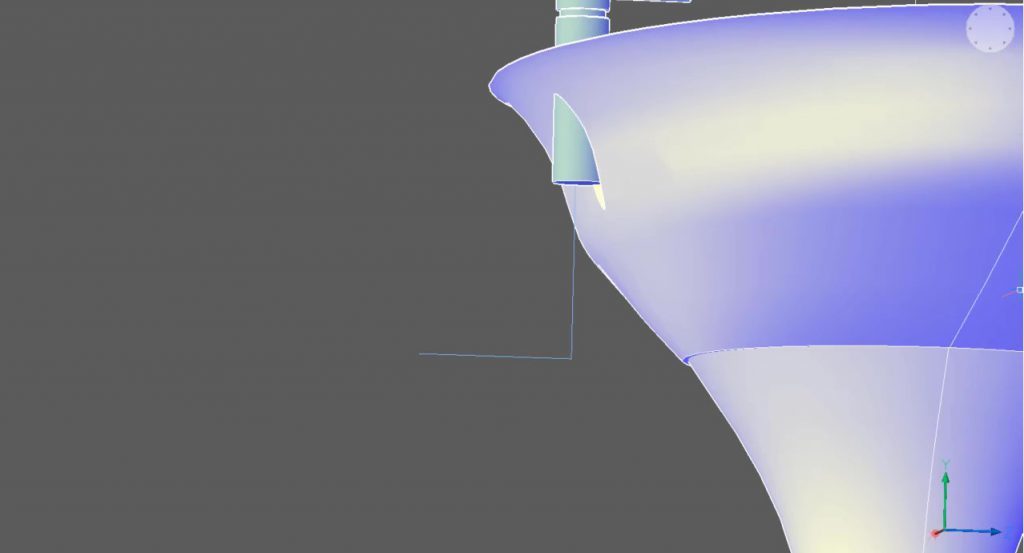

2. 使用DUCS从水龙头的底部沿z轴画一个矩形。
3. 使用 TRIM 剪去其中两条线。现在您应该有两条90°角的多段线。
或者，画两条90°角的多段线。
4. 使用锉刀工具修整多段线，半径为10。

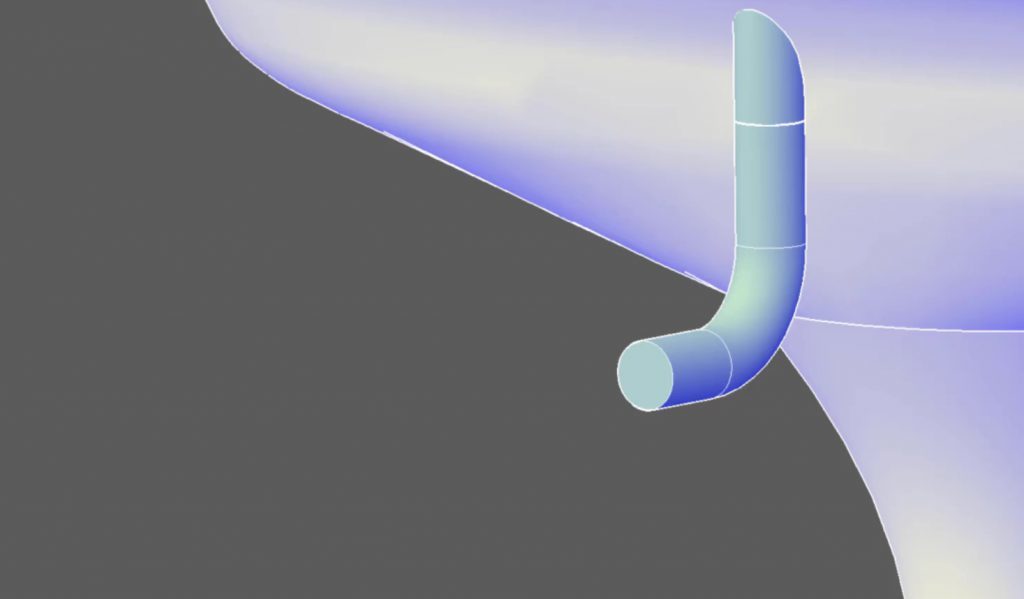

5. 沿着水龙头底座的顶点扫视，查看效果。
6. 重复步骤2-5，为排水孔清扫剖面。
7. 使用 "Subtract减法 "命令在底座上建立一个孔。选择底座，然后选择排水管道。
8. 作为最后的修饰，您可以使用SHELL命令来掏空管道。

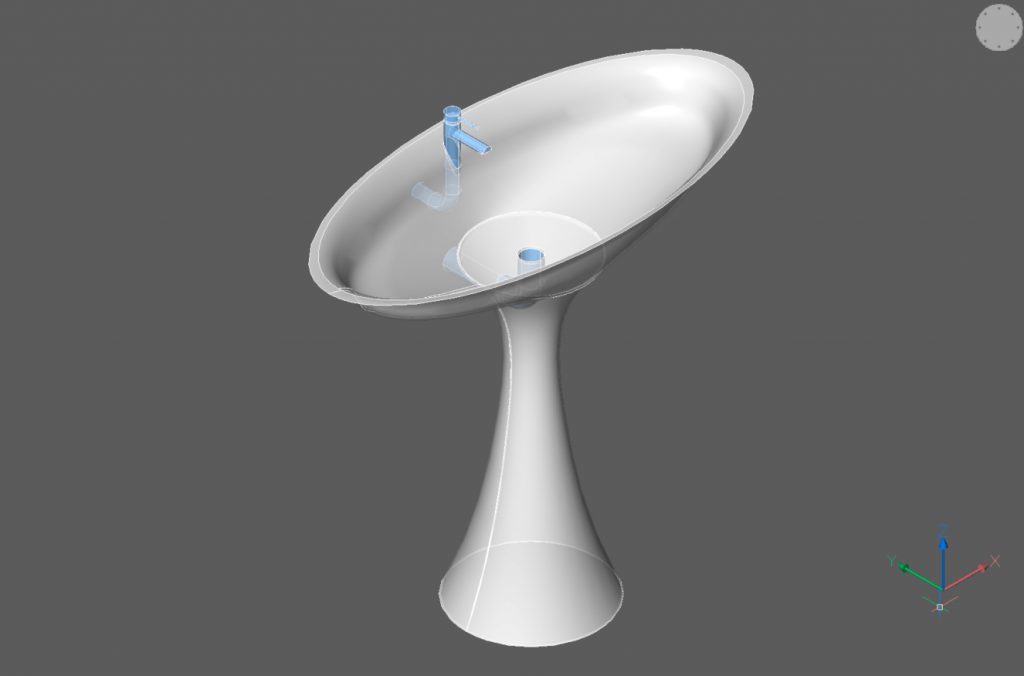

至此，我们的洗手台+水龙头+管道就全部创建完毕了~
关注这个系列
您可以关注这个系列了解更多CAD绘图技巧。
