ANSYS SpaceClaim
ANSYS SpaceClaim使任何人都可以创建，编辑和修复几何图形，而不用担心底层技术。 借助SpaceClaim，无论您在哪个工作流程中，使用3D建模软件都可以快速，轻松，灵活和有益。
ANSYS SpaceClaim使您可以：
使用任何几何图形，无论它来自何处
把重点放在手边的任务上，而不是用复杂的技术来克服困难
在几个星期内而不是几个月的时间里学习软件
实现快于预期的投资回报
革新产品开发工作流程
我们通过以下方式帮助客户完全简化运营：
重新关注手头的任务而不是技术
使用任何几何图形，而不管它来自哪里。
与CAE和CAM工具进行强大的集成，实现高生产力
消除整个工作流程中的几何瓶颈，从早期的概念设计到制造的预处理
SpaceClaim如何为你工作
概念建模
特别模拟驱动设计和出价建模/早期概念设计
制造
特别是3D打印，CAM，钣金和模具制造
CAE预备
专门用于CFD /热分析和结构分析
逆向工程
从2D到3D
系统要求
有兴趣了解有关SpaceClaim的更多信息吗？
ANSYS SpaceClaim 2017充满了增强功能，进一步整合了易用性和快速几何创建和操作功能。从大的变化到幕后的改进，您都会注意到改进，加速了设计，逆向工程，制造，3D打印和仿真的工作流程。
直接创建格子轻量化
随着拓扑优化和3D打印的不断发展，ANSYS在数据优化和平滑处理方面处于领先地位。 您可以极大地简化和平滑拓扑优化的STL数据以进行下游打印，同时保持局部区域的完整性。填充功能已经大大扩展到包括几个格子填充类型，所有的定制选项，以确保您的3D打印组件具有理想的强度重量的关系。
最新发布增加了几个新的填充类型，如gyroids，这是非常强大的，不包含尖锐的角度或路口。
|
|
方面选择：
添加了几个新的功能，以迅速选择感兴趣的方面，如选择的扩大或缩小，以及填充封闭的选择。
|
|
一个新的打印分析工具将立即找到空洞，无论是关闭或包含小开口。 这些增强功能可以促进对任何文件的快速修改，以优化和加速3D打印过程。
|
|
飞越：
从内到外的可视化设计。
由于可视化是SpaceClaim环境中的一个关键功能，因此该版本添加了新的直通功能。 您可以在不隐藏组件或使用横截面的情况下探索模型的内部细节。 这一功能提供了触手可及的图形反馈，使其在三维环境中工作变得更加愉快。
停止倒角
停止倒角使您能够在到达边缘之前停止倒角。 通过选择几个参数，这个新工具可以更容易地模拟真实世界的零件。
容积扫描
此功能将采取一个坚实的身体，并沿任意路径扫描。 其结果是一个多面体，对于创建和可视化运动路径或包络，或在加工操作中创建一个移动刀具路径的切口非常有用。
脚本
SpaceClaim具有几何脚本功能，可进一步打破与3D模型编辑挑战相关的障碍。 脚本环境中的一个增强功能是扩展可用命令，以便在类似宏观的录制功能中使用。您现在可以在模型上执行更广泛的编辑，SpaceClaim将记录必要的脚本。 捕获的数据是用Python语言编写的，所以你不需要精通脚本代码或编程。
在此版本中，可以在导入的模型版本上重播脚本。 您可以将最初的更改记录到模型的一个版本中，然后将这些相同的更改重新播放到较新版本的模型中。SpaceClaim将识别面孔，身体和其他特征的ID，并将智能地将脚本更改应用于任何文件的更高版本。 这一巨大的改进将为您节省重塑时间，因为您可以捕捉您的更改并将其转移到其他模型。
详图

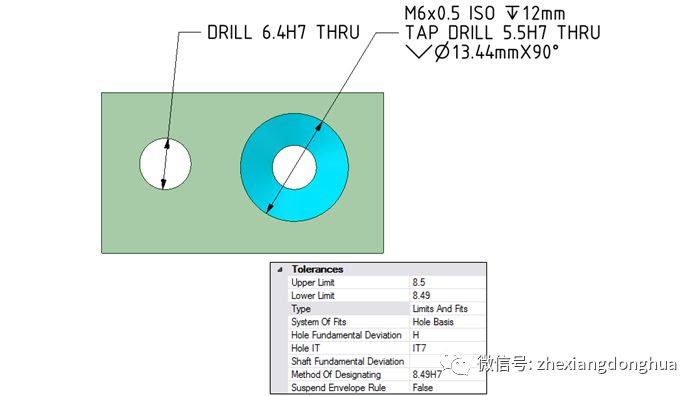

限制和拟合公差
表面网格偏差
测量面对面数据的偏差对逆向工程非常有用。 以前这只能在实体和STL之间进行测量。 由于这并不总是可能的或可取的，我们已经扩展了这种能力以包括表面的身体偏差。
小单位建模
此版本还允许在千分尺，纳米和密尔单位进行建模
CAE
更强健的共享拓扑传输到ANSYS Workbench
用平面分割边缘/曲线
光束分组由X部分
ANSYS Icepak 3级简化
光束的线体分组可获得10倍的性能提升
