【干货分享】|这些Rhino工具你都会用吗?

发布时间:2019/07/10 浏览量:1033

在规则建筑中,重复构建非常多,比如梁、柱墙、门窗等,Rhino在这方面有很大的优势。因为可以直接进行参数化设计,大批量的操作会变得非常简单。



今天就带大家了解认识,关于Rhino标准工具列的知识,便于快速掌握Rhino。

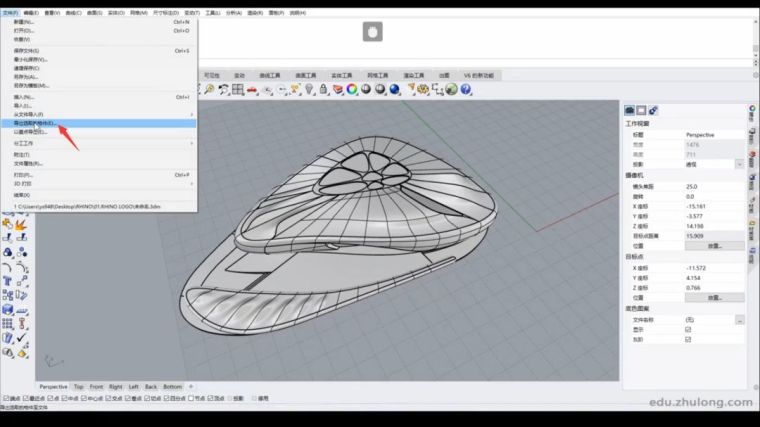

导出选取的物件

?

比如:单独选取一份物件,导出选取,即是把选取的模型导出成犀牛的文件。再打开就形成了这份单独的模型。

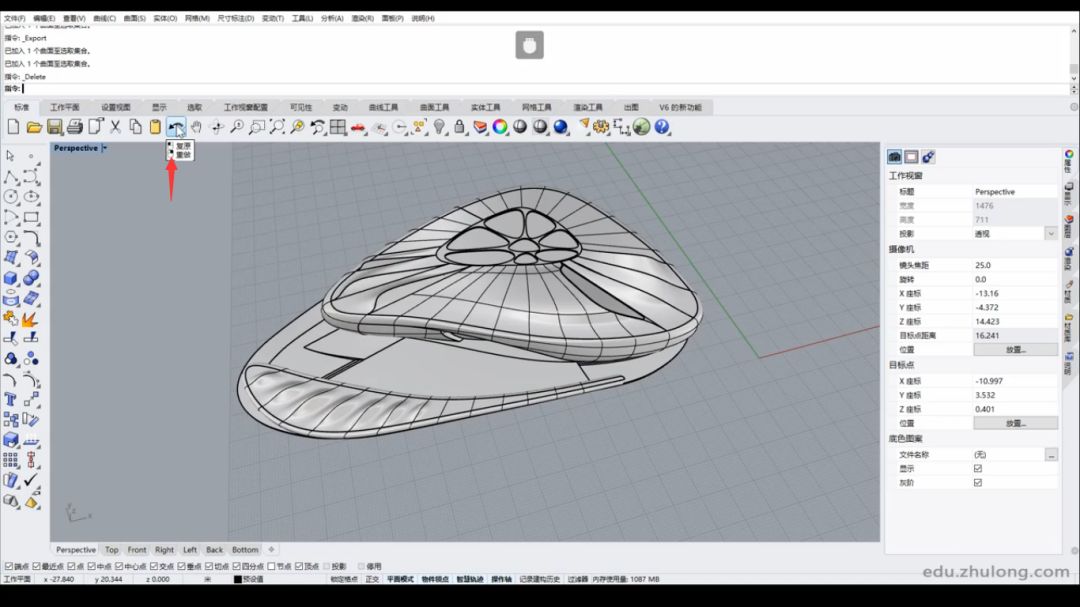

复原/重做



恢复对物件所做的改变。





可以只对选取物件进行复原。比如对很多组件做了改变,这个操作就是只针对某个物件进行复原。



平移视图



Shift+按住鼠标右键拖动(在透视窗里)在正视窗里,按住鼠标右键拖动平移。

Page up 向前平移;page down 向后平移。

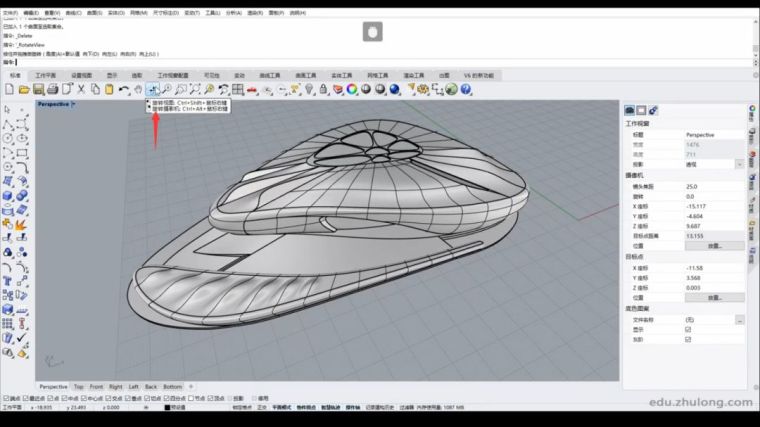

旋转视图



ctrl+shift+按住鼠标右键拖动,在透视窗里,按住鼠标右键拖动旋转。

down arrow 向下旋转;left arrow 向左旋转;right arrow 向右旋转;up arrow 向上旋转。

旋转相机:ctrl+alt+按住鼠标右键拖动。

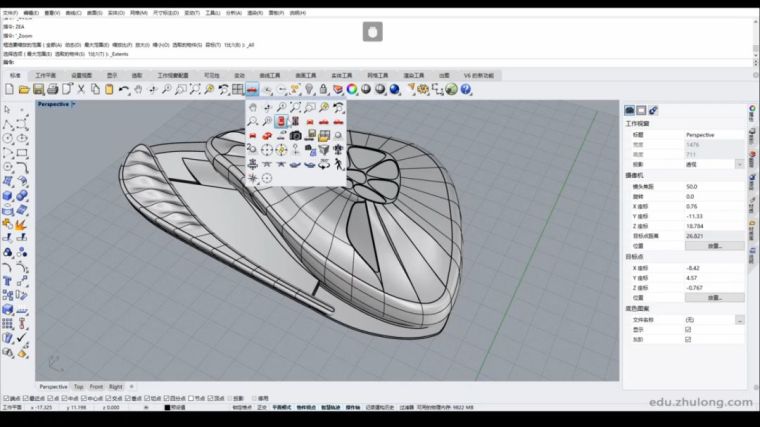

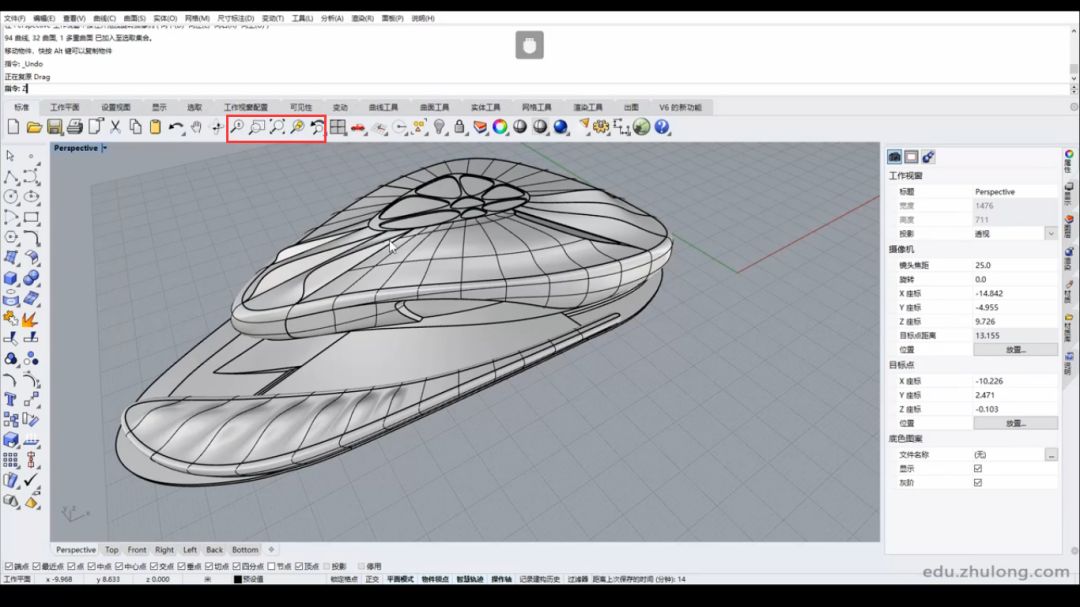

缩放



Ctrl+按住鼠标右键向上拖动——放大

Ctrl+按住鼠标右键向下拖动——缩小

Home 取消最近一次缩放

End 重做最后一次缩放

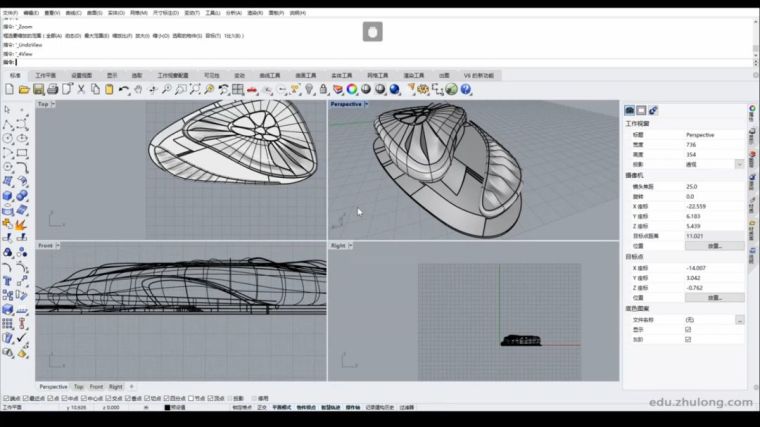

四个视窗

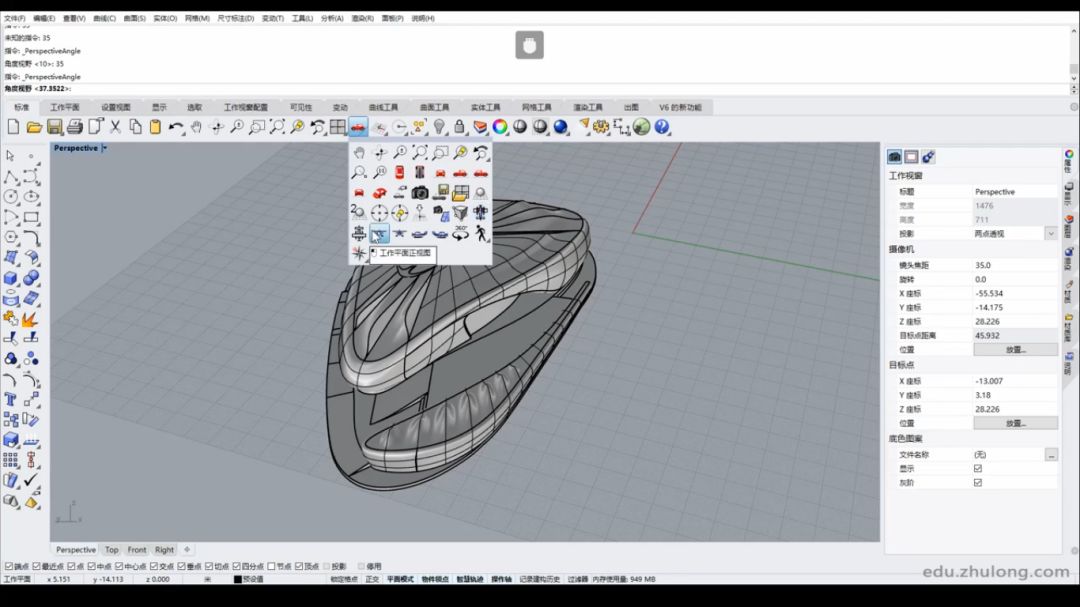

透视工作视窗界面



设置视图——等角视图——设置方向,便于绘制轴测图。

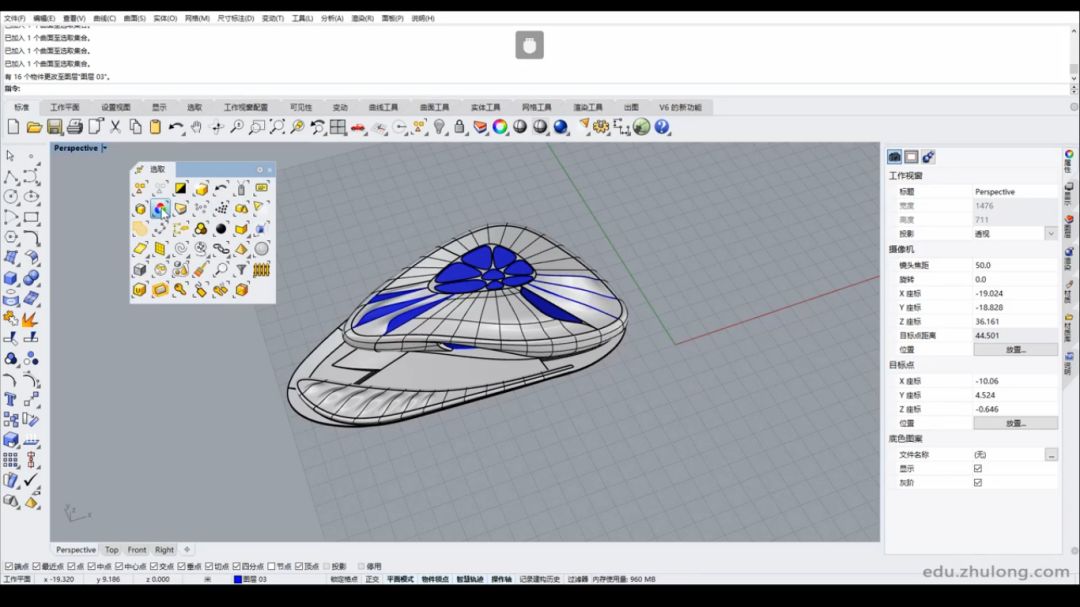

全部选取

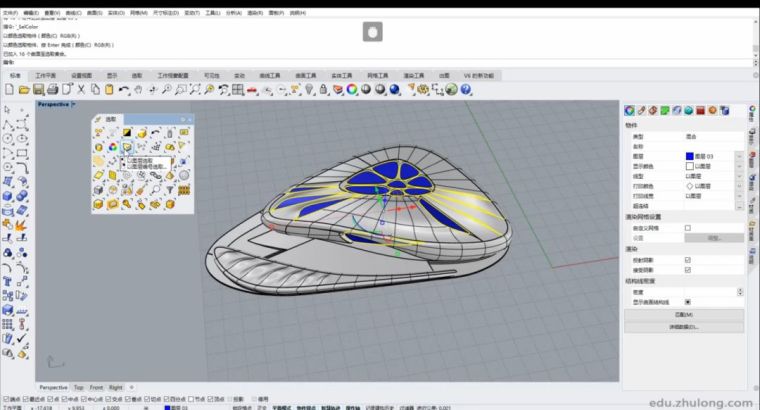

以颜色选取





以图层选取





选取曲线

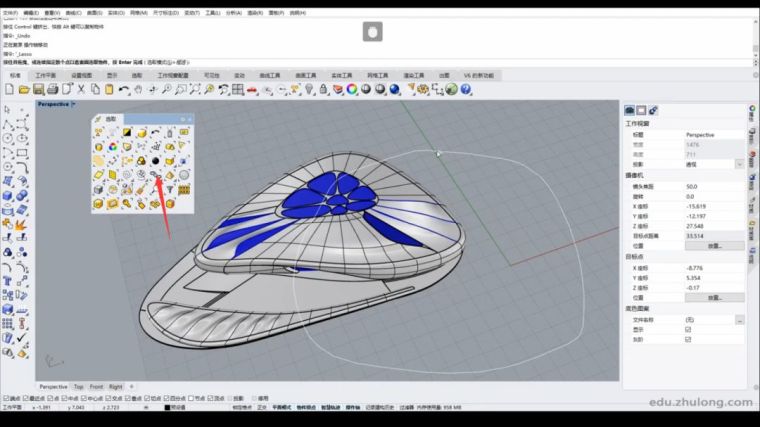

以套索选取





选取曲线、曲面

对于整理废线有一定的帮助。

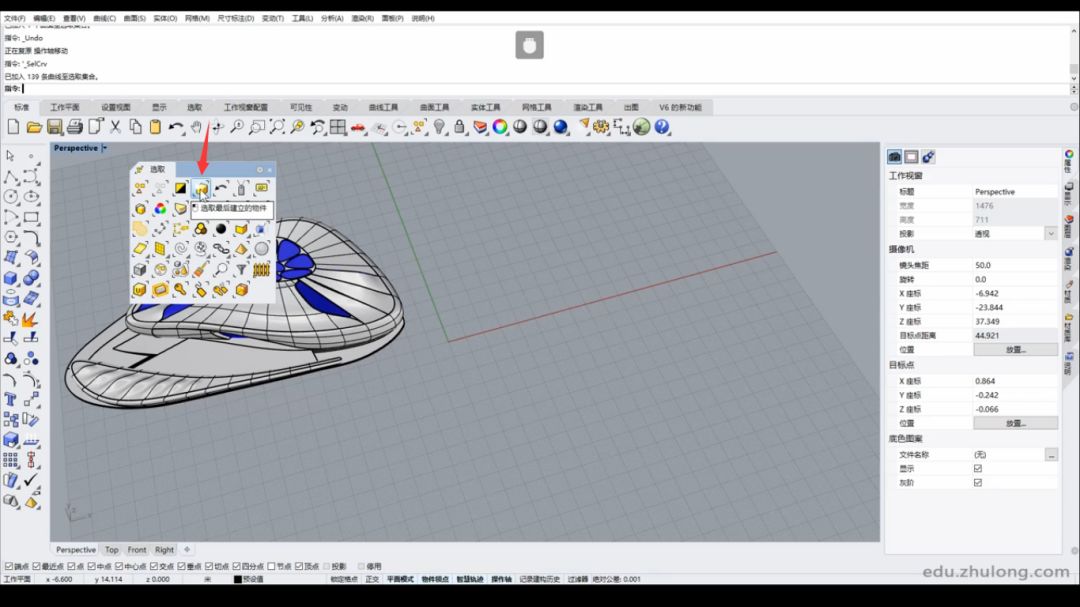

选取最后建立的物件

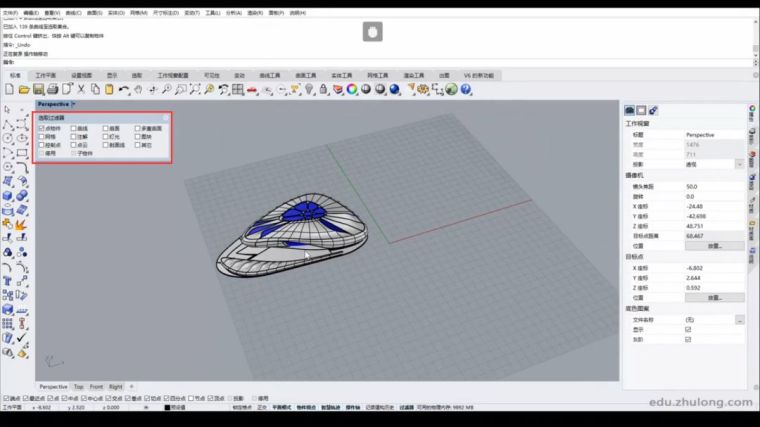

选取过滤器





选取显示物件

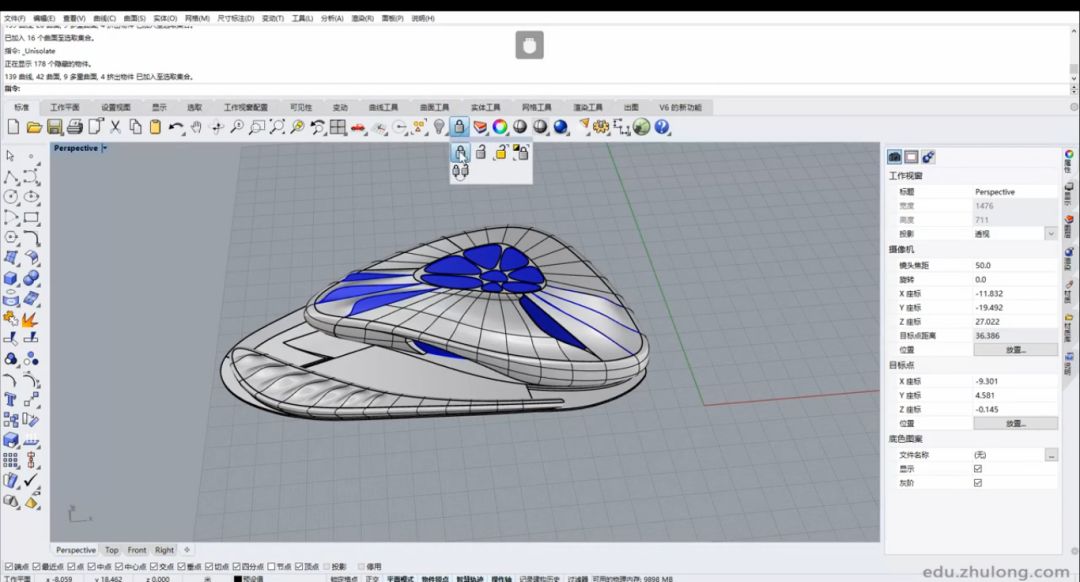

锁定物件





尺寸标注





参数化





犀牛设置快捷键方法



 第1步 :按住键盘shift键,鼠标右键点所需定义的指令图标,打开“编辑工具栏按钮”对话框。

 第2步 :复制指令字母,关闭对话框。(注意犀牛指令有左键右键之分,左右对话框为对应的指令字母)。

 第3步 :点选项指令图标--打开选项对话框--点击新增--点击别名。

 第4步 :在前对空框内打入定义的字母(可单个或多字母组合),在后空框内粘贴刚才复制的指令字母。

完成后可导岀保存为.TXT文本,以备下次重装软件后直接导入使用(也可以导入自己个性化快捷方式)。

快捷指令的使用方法:为自定义的字母+空格键,或字母+鼠标右键,字母+回车。

也可以复制指令字母到键盘快捷!可直接配合ctrl或shift使用。

注:本知识摘取自「建筑专业多软件表现设计营」中的第132讲「标准工具列」。
