简介
本教程涵盖了用 V-Ray for SketchUp 渲染一个简单场景的基本工作流程。本文将会介绍 V-Ray 的交互式渲染器，并提供了如下操作的基本步骤：
编辑材质
添加 V-Ray 灯光
使用 V-Ray 毛发(V-Ray Fur)创建草地
添加景深(Depth of Field)
设置最终图渲染参数
教程步骤
打开案例场景
首先，启动 SketchUp。打开项目文件 SU_quickstart_01_Doomo_Modny_II.skp，该文件可以从上方的教程案例文件部分下载。
使用 V-Ray 工具栏和资源编辑器
V-Ray 提供了三条工具栏，共同组成了 V-Ray 工具栏。它们默认是浮动状态的工具栏，可以根据您的需要，把它停靠在 SketchUp 的用户界面上。
浮动的 V-Ray 工具栏 (默认状态)
这些工具栏提供了启用 V-Ray 功能的便捷途径：
V-Ray for SketchUp 工具栏 – 主工具栏，包括资源编辑器(Asset Editor)，渲染，和 V-Ray 帧缓存(V-Ray Frame Buffer – VFB)也就是渲染图显示窗口的按钮。
V-Ray 灯光(V-Ray Lights)工具栏 – 灯光工具的工具栏，让您能在场景中创建不同种类的 V-Ray 灯光。
V-Ray 对象(V-Ray Objects)工具栏 – 几何体工具栏，可以创建专门供 V-Ray 使用的模型对象，比如无限大地平面，代理物体，以及 V-Ray 毛发。
点击工具栏上的资源编辑器按钮，打开 V-Ray 资源编辑器(Asset Editor)。
资源编辑器(Asset Editor)顶部分为四个标签，可以管理 V-Ray 的参数设置和场景对象：
材质编辑器(Materials editor) – 在这里你可以预览和编辑材质。材质列表(Material List)标签页陈列了场景中所有的材质。快速设置(Quick Settings)标签页可以编辑当前选中的材质。
灯光编辑器(Lights editor) – 管理场景中的灯光。默认会有一盏 V-Ray 太阳光(Sunlight)。
几何体编辑器(Geometry editor) – 列出场景中所有 V-Ray 特有的几何体对象，比如 V-Ray 毛发(Fur)。
参数面板(Settings section) – 提供控制场景渲染效果的各种参数。

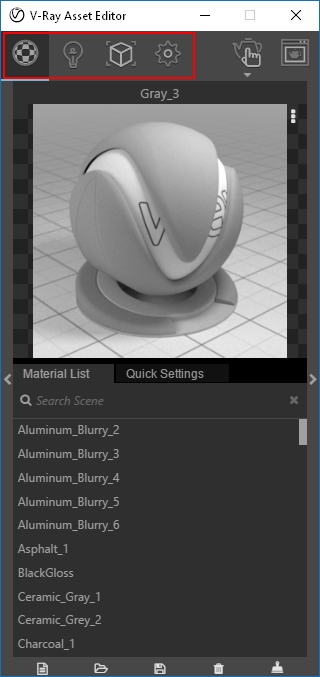

资源编辑器 (材质编辑器窗口)
此外，资源编辑器还提供了一个渲染按钮和 VFB 按钮，功能和 V-Ray 工具栏类似。
交互式渲染的使用

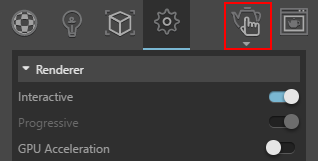

交互式渲染，让你可以预览场景的渲染结果，而且会在调整参数以后自动刷新预览。想要启用交互式渲染，打开 V-Ray 资源编辑器的参数面板(Settings section)，打开交互式(Interactive)选项的开关。然后点击使用 V-Ray 交互式渲染(Render with V-Ray Interactive)的按钮。

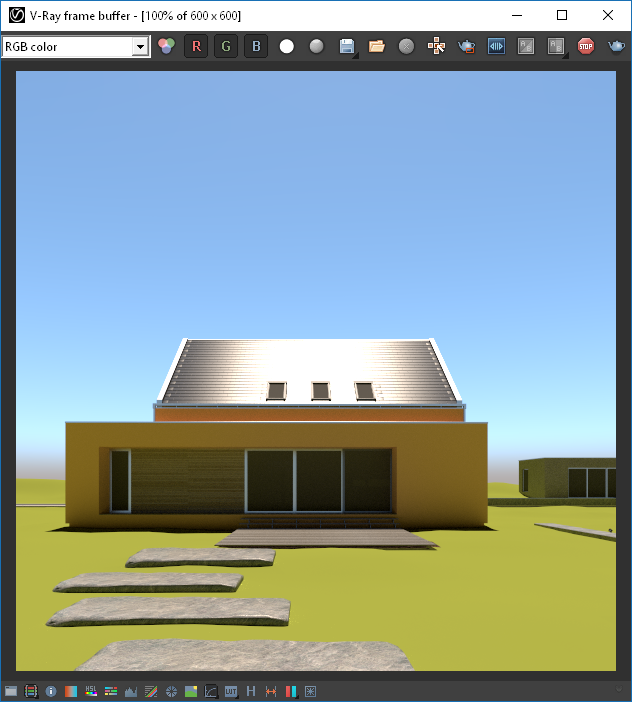

VFB 窗口会打开并且开始渲染。渲染图会随着渲染时间的延长一点一点变清晰。
任何对场景的修改都会自动刷新交互式渲染。测试一下这个功能，打开 SketchUp 的阴影工具栏，开启阴影的显示/隐藏。此时你在 SketchUp 中也可以看到阴影了。把时间设置为大约中午。
SketchUp 和 VFB 中的交互式渲染的结果都会更新。你会看到阴影的方向在两个视图里是一致的。

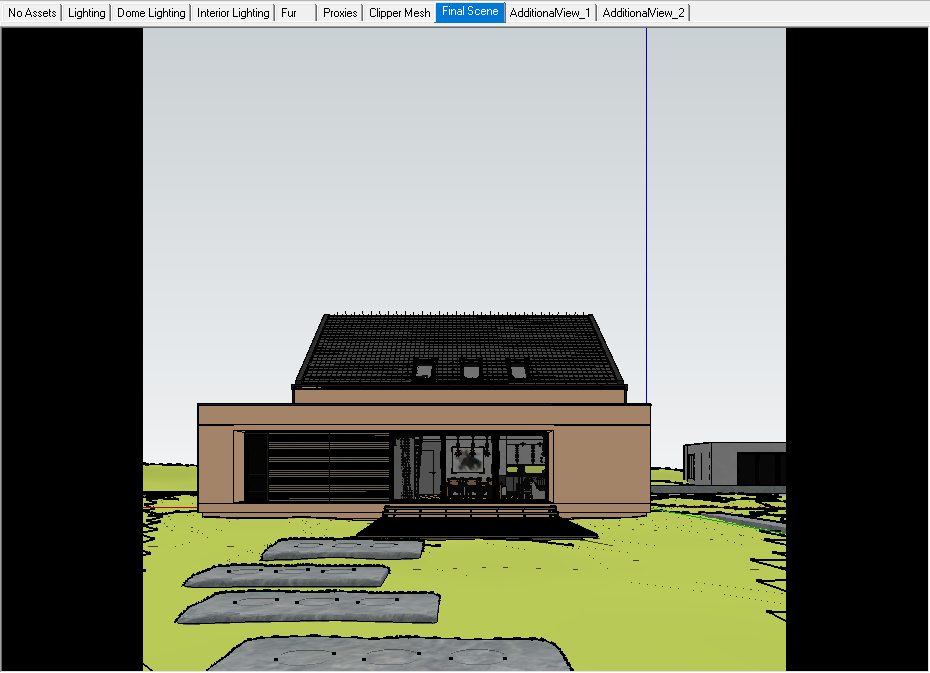

SketchUp 场景视图
交互式渲染视图
为了减小计算量，把 SketchUp 的阴影工具栏的阴影的显示/隐藏禁用。然后修改日期和一天中的不同时间段，来观察阳光方向和色调的变化。请随意自行试验。

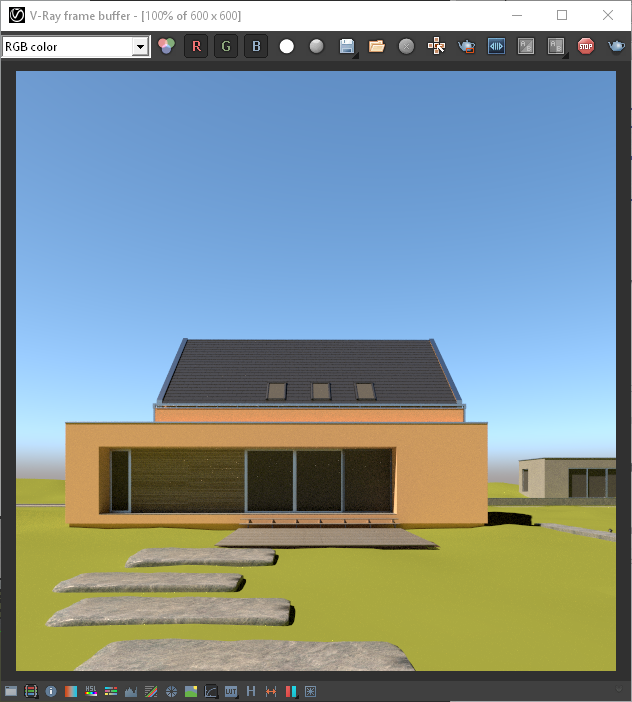

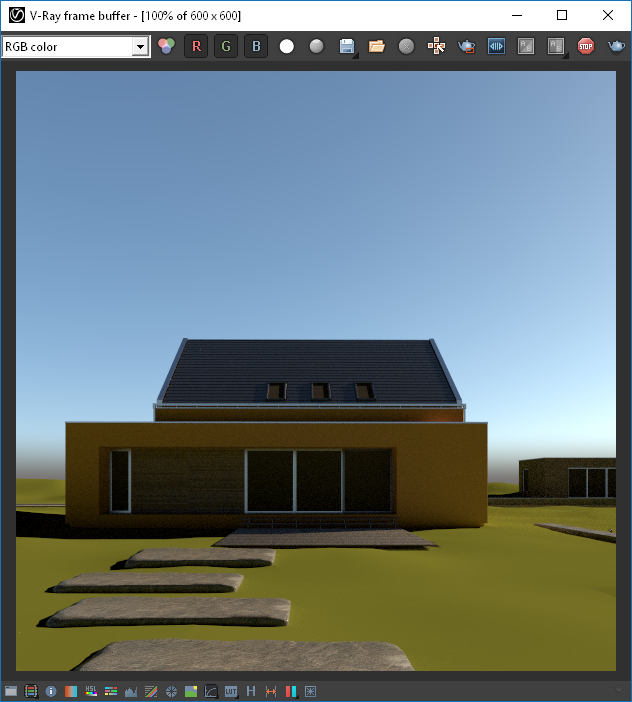

当你准备好继续下一步的时候，把时间设置为上午，日期设置为8月。那么渲染结果应该跟下图是类似的：
替换和编辑材质
接下来，我们要使用 V-Ray 预设材质库中的材质替换场景中现有的材质。打开资源编辑器，点击材质(Material)窗口。若想选中材质来编辑，要选择 SketchUp 的油漆桶工具。
在选中油漆桶工具以后，按住 Alt 键可以吸取材质。我们来选择房子外立面上的抹灰材质。

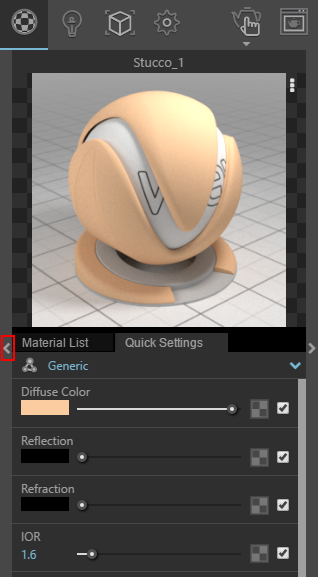

SketchUp 界面和 V-Ray 资源编辑器都会列出材质的相关信息。我们选用一个 V-Ray 材质预设替换抹灰材质。点击向左的小箭头来展开资源编辑器的材质库(material library)窗口。

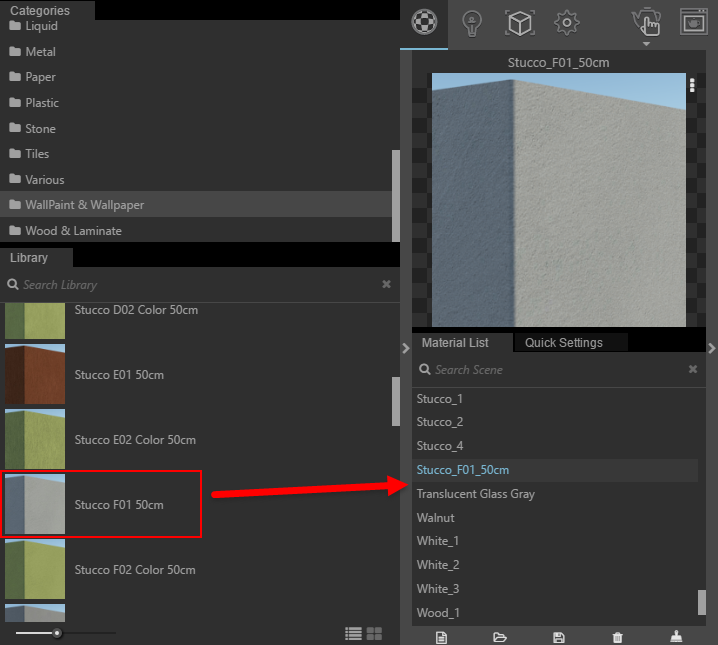

V-Ray 的材质库包含了种类丰富的现成材质，而且专门针对 V-Ray 优化。选择墙面涂料和墙纸(WallPaint & Wallpaper)材质类，向下滚动，找到 Stucco_F01_50cm。把材质的图标从材质库拖拽到右侧的面板中，把材质添加到材质列表。
要替换现有材质，右击 Stucco_F01_50cm 材质，选择复制(Copy)。用油漆桶工具 + Alt 键，再次吸取房子上的抹灰材质。然后右击 Stucco_1 选择粘贴(Paste)。这会把刚才复制的所有材质参数覆盖到现在指定的材质上。
复制新的抹灰材质参数。

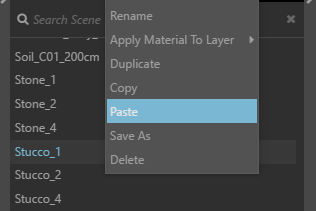

把新参数粘贴到旧的抹灰材质上。

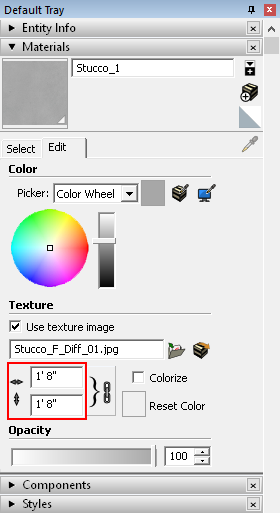

请注意，很重要的一点是，复制的抹灰材质是带有真实世界尺度的：50cm。要修改材质尺寸，找到 SketchUp 材质面板点击编辑(Edit)选项卡。设置相应的尺寸参数。在这个案例中，50 cm 大约为 20”(20英寸) 或者说 1’8″(1英尺8英寸)，输入相应的宽度值，高度值会自动更新（注：中国用户平时不常使用英尺和英寸，一般直接输入50厘米即可，但是这个练习文件的单位设置是英寸）。

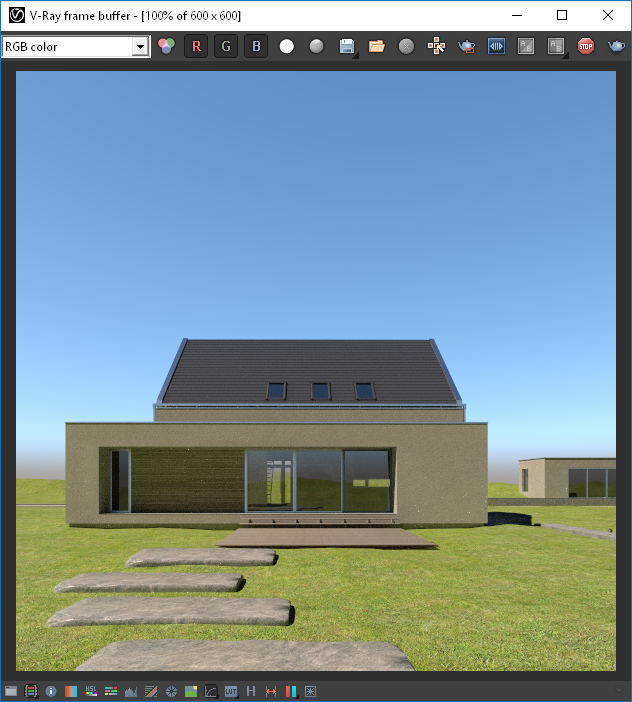

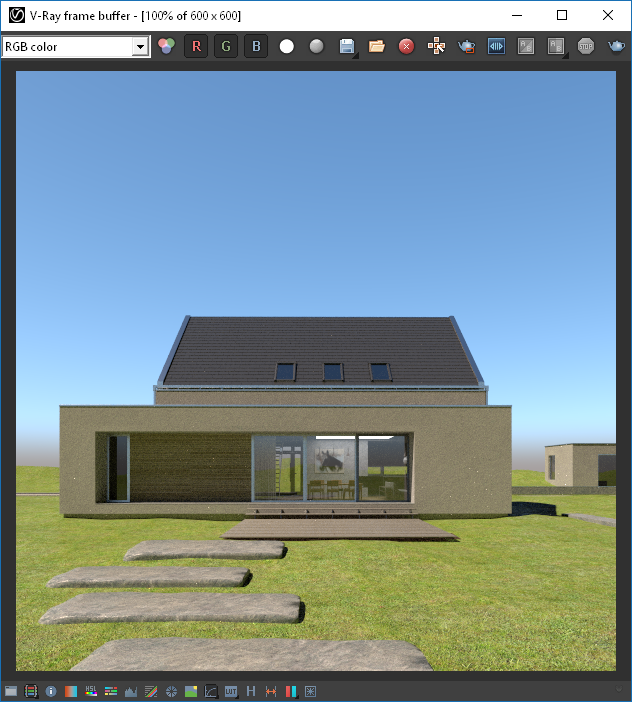

添加新的抹灰材质以后，交互式渲染结果应该看起来类似下图：

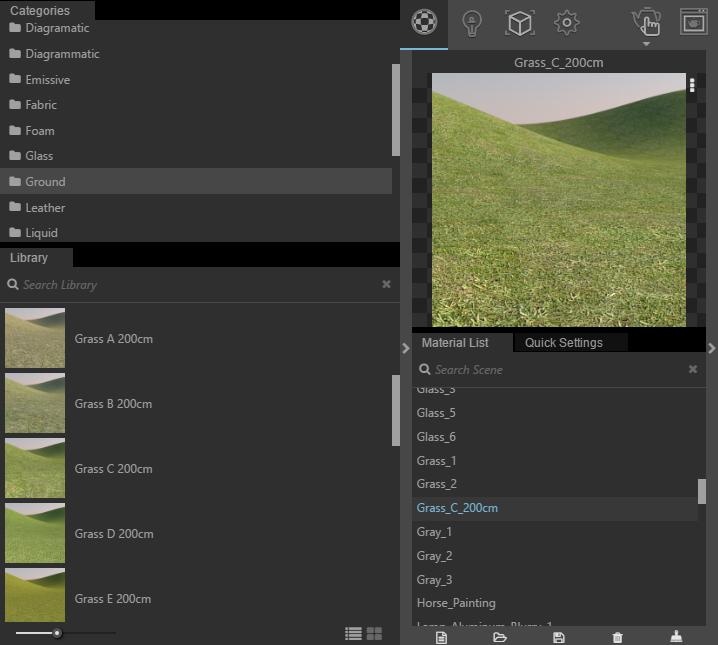

使用相同的方法，我们来替换草地材质。和刚才一样使用油漆桶 + Alt 键选择草地材质。此时应该会选中 Grass_2 material。选择材质库里的地面(Ground)材质类，你会看到若干现成的草地材质。拖动草地 C(Grass C)到右侧，把材质添加到场景列表中。

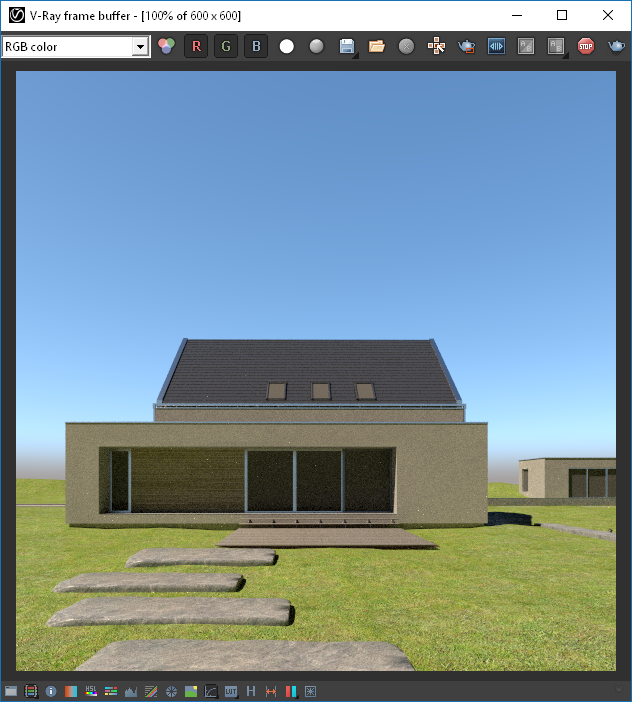

和我们替换抹灰的方法一样，右击 Grass_C 并复制(Copy)。选中 Grass_2，在其上右键单击，粘贴(Paste)新的草材质。材质的尺寸同样也要编辑一下，找到 SketchUp 的材质面板的编辑(Edit)选项卡。尽管 200cm 是大约 6.5 英尺，这里给这个材质直接输入 10’(10英尺)。这样看起来可能会更接近实际一些。

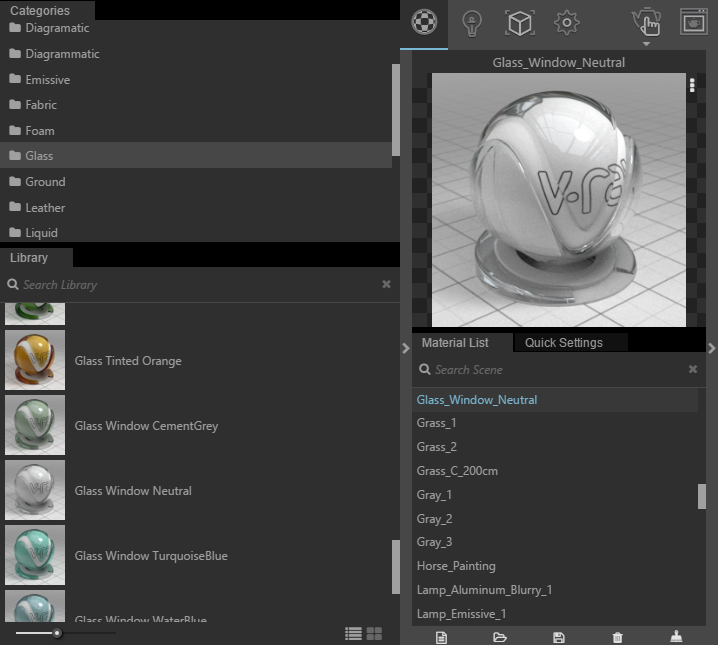

最后，我们用更好的材质来替换一下玻璃。在材质库找到玻璃(Glass)材质类，把无色窗玻璃(Glass Window Neutral)拖进材质列表。
右击并复制该材质到剪贴板。选择 Glass_3 材质来选中场景中的玻璃模型。右击并粘贴材质库中的玻璃。这个材质无需调整尺寸参数。VFB 中的交互式渲染结果将会刷新，你会看到玻璃的效果更好了。
添加 V-Ray 灯光

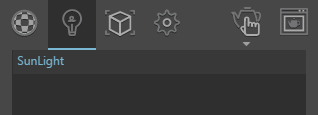

替换掉玻璃以后，室内昏暗的问题就比较明显了。接下来我们给场景打一些灯光。在资源编辑器中，收起材质库窗口，切换到灯光界面。目前这里只有最基本的太阳光源(Sunlight)。
在进一步操作之前，点击 V-Ray 工具栏上的锁定摄影机方向(Lock Camera Orientation)按钮。这时候我们就可以在 SketchUp 场景中移动镜头而不影响交互式渲染的取景。这样摄影机就可以进入房屋添加灯光，同时可以保持原有的画面不变。

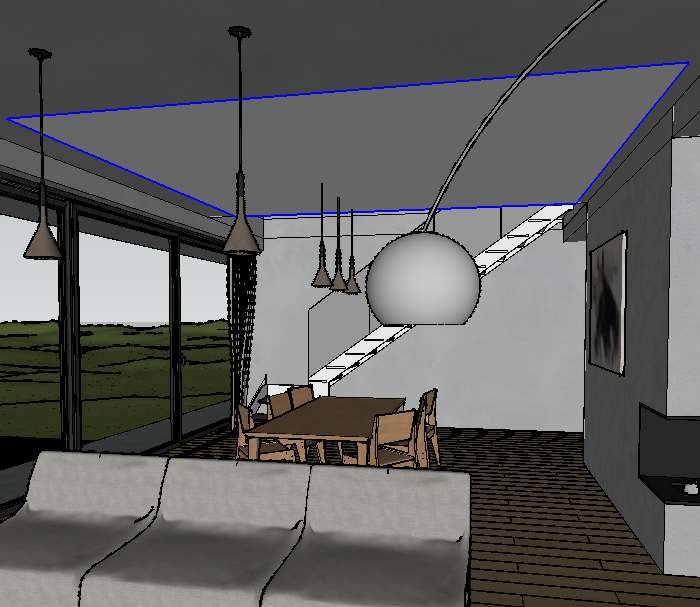

进入房间以后，点击 V-Ray 工具栏上的平面灯光(Plane Light)图标。在场景中，你应该可以在天花板上拖拽绘制出一个平面灯光。切换回移动工具，把新创建的平面灯光与天花板拉开一个微小的距离。

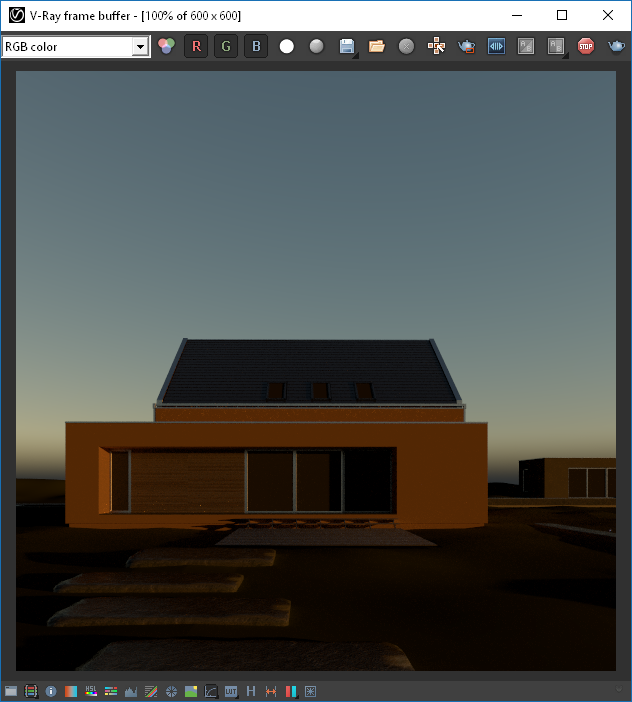

这个灯光在交互式渲染的结果中是可见的，特别是把时间修改到夜晚以后。

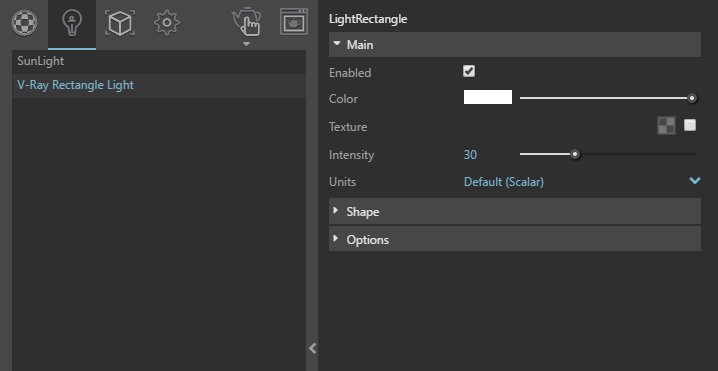

要编辑灯光的参数，点击右侧的箭头，展开资源编辑器的右侧面板。
我们把强度(Intensity)参数设为 80，把灯光调亮一些。灯光强度(Light intensity)以默认的标量单位(Scalar units)衡量，但是你也可以根据你的喜好，修改每一个光源的单位(Units)衡量方式。

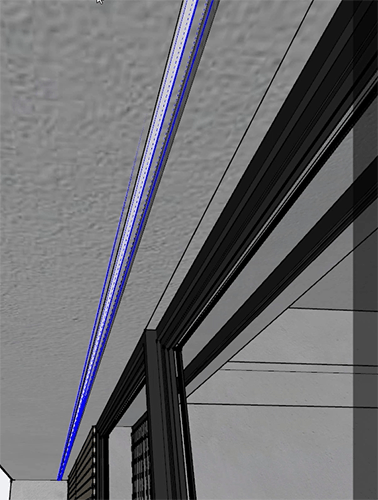

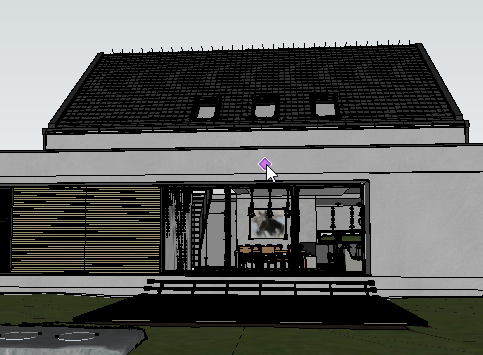

SketchUp 的组(groups)和组件(components)也可以转化成灯光。在你的场景中找到这一条模型，就在窗口的室外上沿，选中它。点击工具栏中的网格灯光(Mesh Light)图标，V-Ray 就会把这个模型转化为灯光。

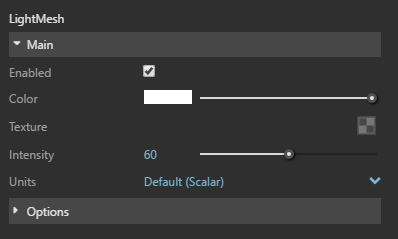

新创建的网格灯光(mesh light)将会出现在资源编辑器中，你可以进一步调整它的参数。把它的强度(Intensity)上调到大约 60。
把时间再度调回上午。点击相应的场景标签，把镜头重置回最终场景(Final Scene)视角。
这就是我们目前的成果。接下来我们来制作更漂亮的草地！
使用 V-Ray 毛发制作草地
为了渲染效率，草地只应该生成在离镜头较近的这部分地面模型上。为了方便你的操作，这部分模型已经被单独打组了。在场景中选中它。
接下来点击 V-Ray 工具栏上的 V-Ray 毛发(V-Ray Fur)图标。这会给选中模型对象增加 V-Ray Fur 参数。请注意，毛发只会出现在渲染图中，不会出现在 SketchUp 场景窗口中。

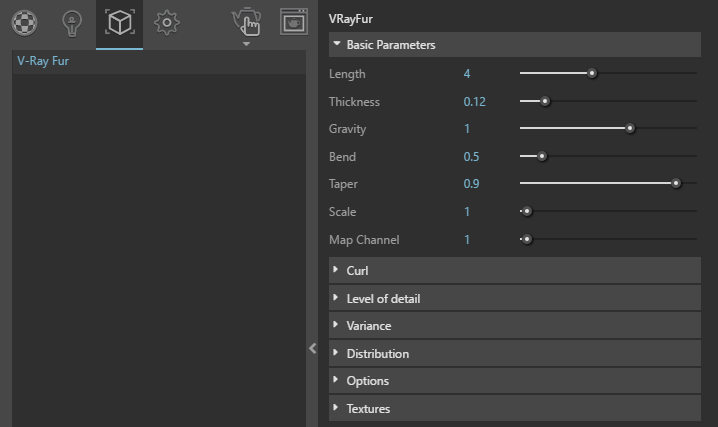

在资源编辑器的几何体(Geometry)面板中，你会看到新创建的 V-Ray 毛发对象。为了方便大家使用，V-Ray 毛发的默认参数就是模拟普通草地。

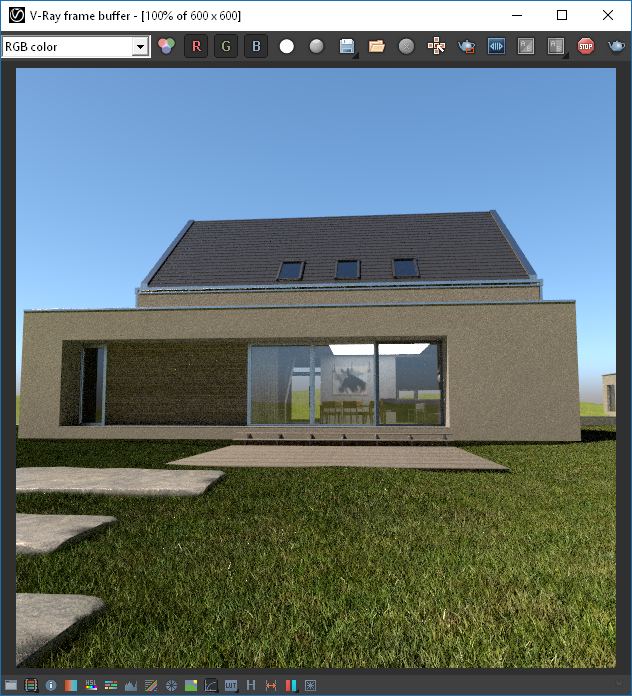

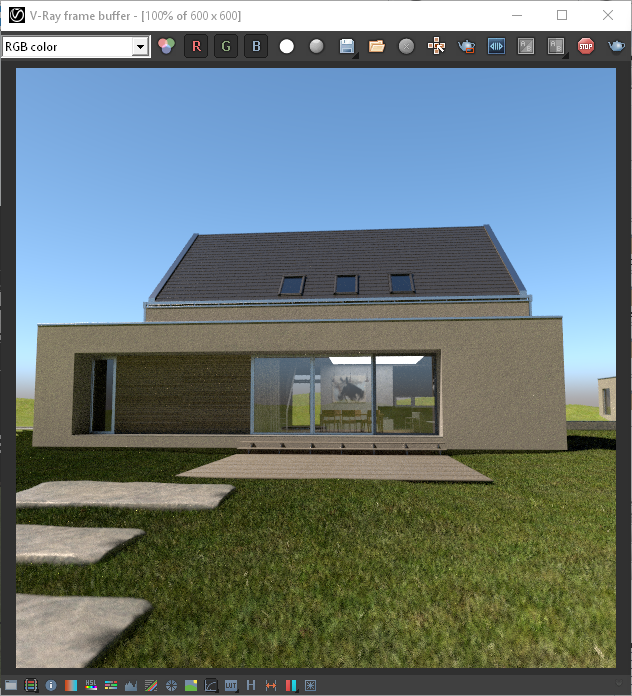

我们需要看草地看得更清楚一点。关掉 V-Ray 工具栏上的锁定摄影机方向(Lock Camera Orientation)按钮，把镜头向下方移动一些，给地面一个近景。你会看到画面中实际上已经生成了一片一片的草叶。
使用景深效果

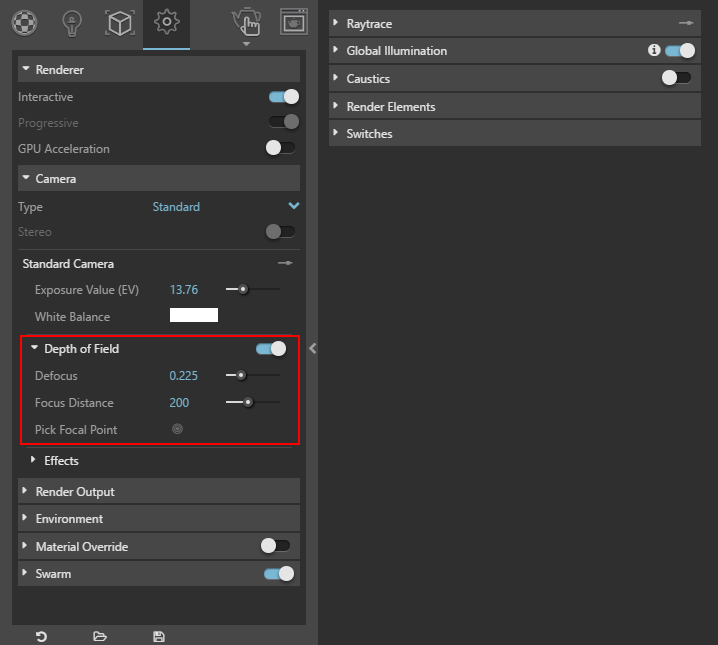

在渲染最终图之前，我们来介绍一下如何设置景深(depth of field)效果。打开资源编辑器中的参数设置(Settings)面板，展开摄影机(Camera)卷展栏。启用景深(Depth of Field)，VFB 刷新后你应该看到效果出现了。
增加散焦(Defocus)数值，你会注意到房子立刻变模糊了。你还能看出来，默认情况下，摄影机的对焦点(focal point)设置得离摄影机比较近。
要修正这个问题，就要设置对焦点(Focal Point)。在摄影机参数中，点击拾取对焦点(Pick Focal Point)按钮，然后选择房屋模型外墙上的某个点。

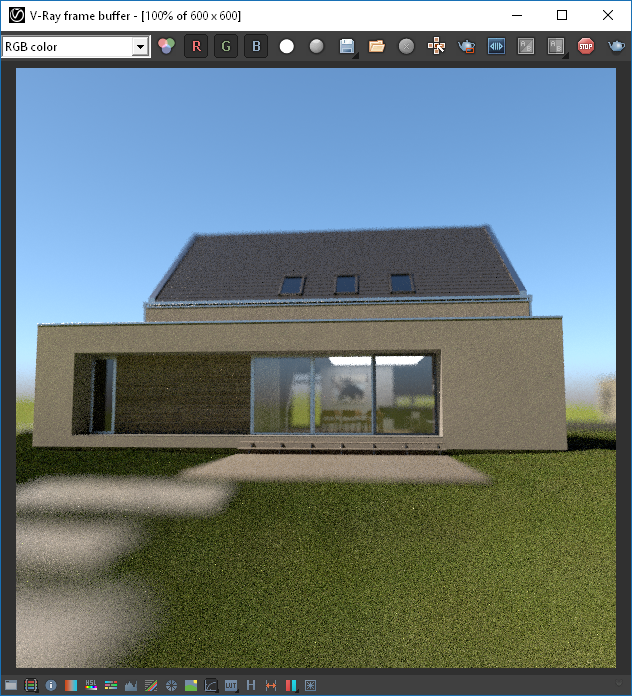

瞬间，房子的对焦就清晰了，其他的部分就模糊了。
目前的散焦(Defocus)数值有点儿大，所以把数值设置到大约 0.45，让前景地面和背景稍微有一点景深模糊的感觉。
设置最终图渲染参数
现在场景和摄影机的参数都设置好了，我们开始设置最终图的渲染。点击 VFB 上的停止(Stop)按钮，终止交互式渲染。

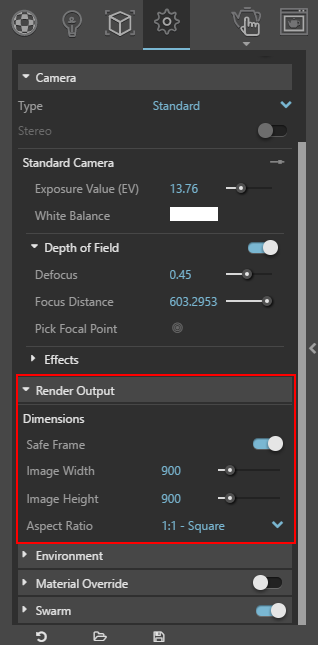

点击展开资源编辑器中的渲染输出(Render Output)卷展栏，设置图像尺寸为 900 x 900。当然了，你可以通过调整这些选项，渲染任意尺寸以及任意画面宽高比。

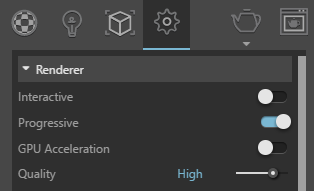

在参数设置(Settings)面板顶端，找到渲染器(Renderer)选项，禁用交互式(Interactive)来渲染最终图。使用默认开启的渐进式(Progressive)选项，V-Ray 渲染器将会迅速以低质量输出整幅画面，然后随着渲染时间的增长逐渐增加图片的渲染质量。你可以通过质量滑杆(Quality slider)设置你想要的质量水平，它会自动平衡图像的质量和总的渲染时间。在本案例中，质量参数设置为高(High)。

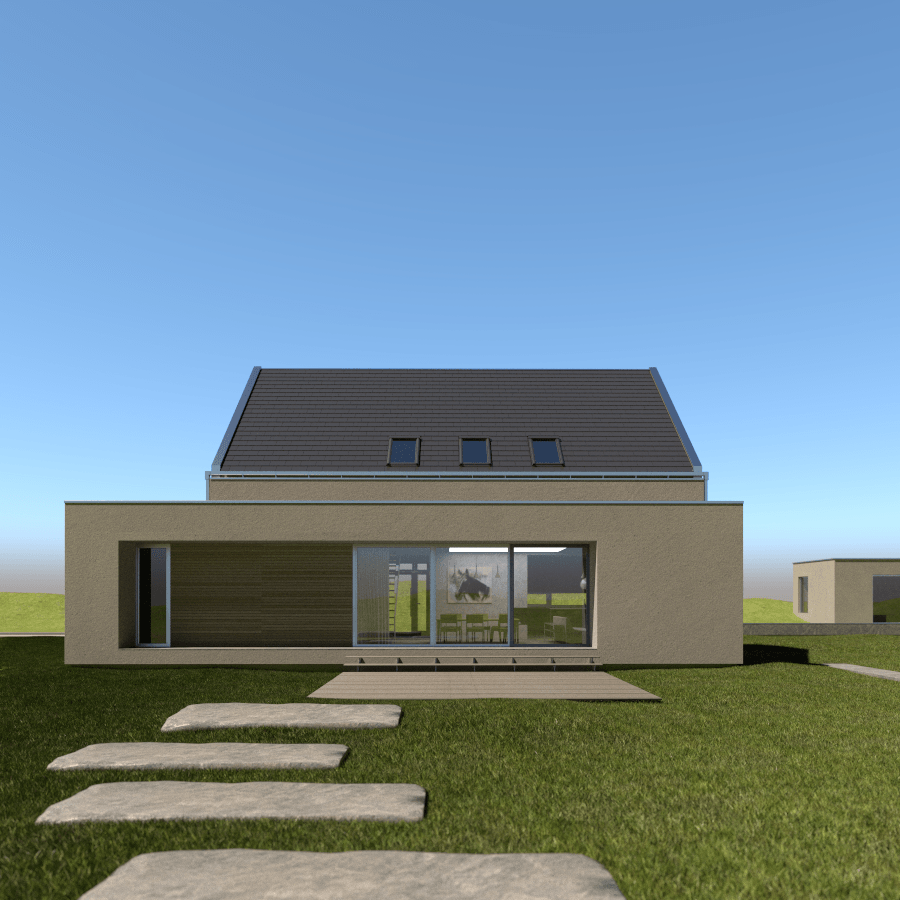

别忘了点击最终场景(Final Scene)标签，重新对准视口，然后点击使用 V-Ray 渲染按钮。V-Ray 将会以渐进式的方式输出图片，你会在 VFB 中看到画面随着时间不断地变好。最终，当画面达到高质量以后，渲染器会停止计算。下图就是我们的最终成果图：
