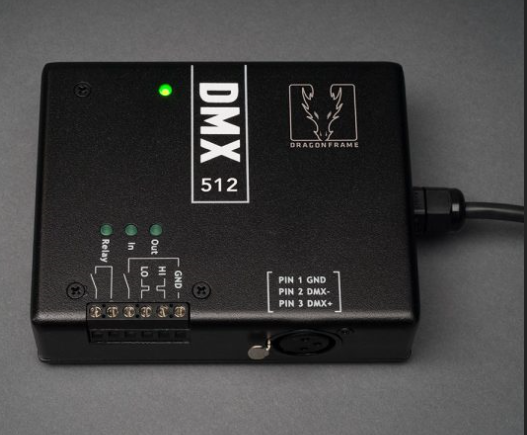

DDMX-512
高级照明控件
使用DMX512和数字I / O控制器使照明自动化并与外部设备进行交互。用于高级效果的程序场景或曝光照明以及轻松自动化bash照明。
DDMX-512是流行产品DDMX-S2的更新版本，支持512个照明通道，替代了DDMX-S2提供的99个通道。 Dragonframe 4要求访问所有512个通道。使用Dragonframe 3，DDMX-512只能提供99个通道。
DMX-512照明控件
概述
DDMX-512是一种硬件设备，可以与Dragonframe配对：
自动开启和关闭工作灯（bash灯）。
自动化前灯或后灯照明。
为场景自动化基于关键帧的照明程序。
触发红色相机，胶卷相机或不支持的相机。
触发一个运动控制系统的拍摄移动射击集成。
从外部系统触发Dragonframe。
控制照明
DMX512（或DMX）是控制照明的标准协议。与一个或多个DMX调光器或开关组配对时，可以控制多达512个不同的光线通道。
控制设备
使用内置的继电器开关，数字输入和数字输出与外部设备进行交互。
还需要什么？
DDMX-512可以将Dragonframe连接到一个或多个DMX调光器或开关组。您需要购买DMX调光器或开关组，以便为照明供电。您可以在Amazon.com找到DMX调光器包。确保选择的调光器可以处理灯的光源要求。
你还需要一根电缆。必须使用专为DMX设计的电缆，而非麦克风电缆。如果您使用5针DMX调光器包，则需要一个5针至3针适配器。
技术规格
输出
为了防止接地不良的外围设备对主机造成任何可能性损坏，所有DDMX-512输出和输入都与主机USB总线进行光隔离。 I / O通道相对于USB电会“浮动”，从而最小化接地回路。
DMX out
DDMX-512支持USITT标准的DMX512输出协议。DDMX-512输出可轻松驱动标准的120欧姆总线终端。DMX通道可提供199个时隙的数据包，间隔时间为50mS。DMX端口通常配有3针XLR连接器，可轻松连接“娱乐”式DMX包装。要将DDMX-512连接到USITT标准的5针XLR连接器，方便与“专业”设备一起使用，请使用标准的3针到5针适配器。
Relay out
继电器目的是切换低功率控制信号，如按键，但也可以切换少量电源。 不要超过0.5A @ 24VDC或0.25A @ 125VAC。
Logic out
Logic out是标准的5V，TTL电平的逻辑信号（相对于接地端）。信号在高电平有效和低电平有效。每种状态下的最大负载为30mA。 这些信号也可用作终端负载大于220欧姆的终端负载。
Switch in
Switch in为感测地面开关闭合而设计的。该输入也将采取5V TTL电平信号。 请注意，为保持开关闭合，该引脚上的逻辑电平为低电平。 使用1Kohm电阻将该引脚内部拉至5V。当从外部驱动这个引脚时，不要超过5伏。
物理尺寸
4.7“×3.7”×1.3“（12cm×9cm×3.5cm）。 重量：约12盎司。 （340g），带有5'（1.5m）A型USB尾纤。DDMX-512采用0.090英寸厚的铸铝箱体，坚固耐用，并在坚硬的粉末涂层上进行喷漆处理，可以在苛刻的舞台环境中使用多年。
功率
DDMX-512是一款“高电流”的USB外部设备，在所有输出均处于活动状态并满载情况下，可提供高达220mA的电流。因此，它必须直接插入计算机端口或有源USB集线器。您的电源必须提供至少4.5伏。 DDMX-512不应插入未通电的USB集线器。USB外部设备在初始化时会将其功耗要求发送给系统，未通电的集线器应拒绝不标识为“低电流”的外部设备，即任何需要100mA以上的外部设备。
资源
用户指南
DDMX-512用户指南
硬件保修：
DZED有限保修 - 2年
其它常见问题：
DMX常见问题
