使用Shader Graph实现《塞尔达传说：旷野之息》卡通风格的着色器！

本文将在分享制作该着色器的方法。





说明事项：

该着色器使用Shader Graph着色器视图制作。

使用了全新的轻量级渲染管线LWRP。

由于目前LWRP和Shader Graph着色器视图仍处于早期阶段，各自存在一些限制，本文将讲解如何使用技巧来解决这些限制问题。



目标

我打算实现二个层级的着色器，它带有强光和阴影。我要以二种方法支持镜面光照：头发使用简单的颜色面片实现，而皮肤要通过画笔描边来定义。



你可以在下图看到二种方法的不同，塞尔达的衣服呈现了特有的画笔描边效果，而她的头发上的高光只是明亮颜色的硬块。



希望实现的着色示例效果



我还想实现面向太阳时出现的边缘光照效果，以及当光线在特定角度时出现的几乎全白的边缘，请注意图中塞尔达的耳朵、手指和右臂。



最后，我想支持高光、法线和发射贴图。



视图流程

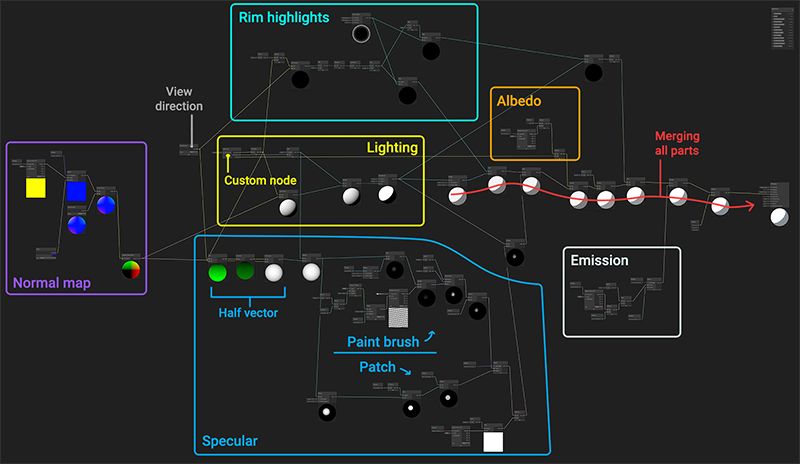

下图是视图流程的概述，所有重要部分都根据功能用方块突出显示。





左侧的TangentToWorld节点不是自定义节点，而是一个SubGraph。因为当时Transform节点存在bug，所以我必须使用SubGraph重新实现转换，从切线空间转为世界空间。

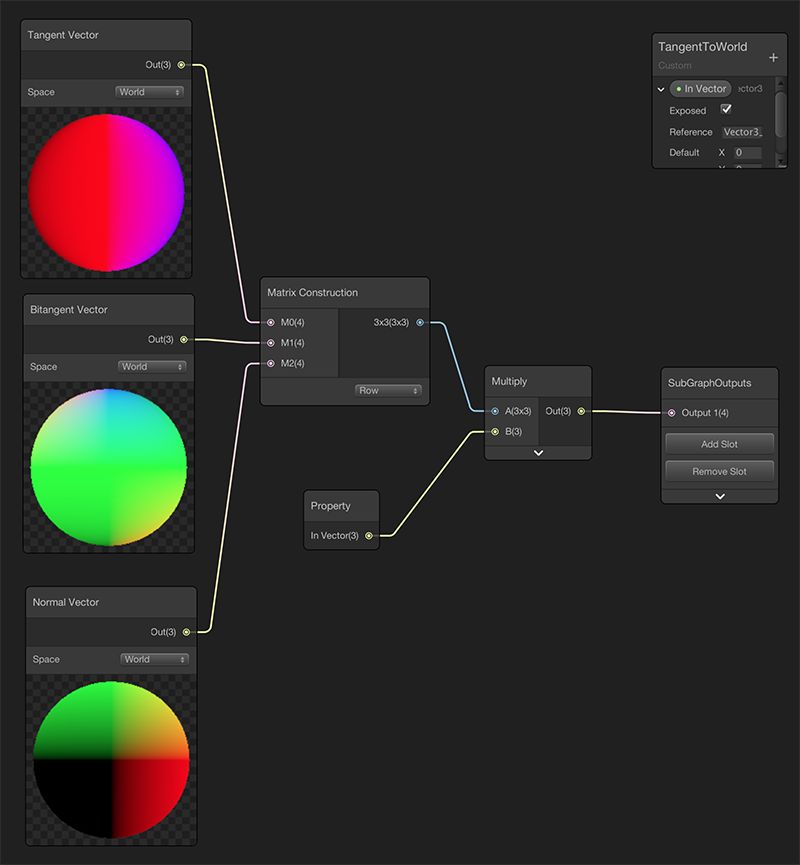

该节点内容如下图所示。



TangentToWorld SubGraph



让我们返回该视图，如我们所见视图从左到右，从几何体的法线开始处理，它混合了来自图中紫色方框Normal map部分的法线。法线定义了表面的方向性，对计算光照非常重要。



然后来到黄色方框Lighting部分，使用自定义节点从场景的主定向光获取光照数据。



为了创建着色效果，我计算了二个向量的数量积，即光的方向和法线。通过使用Smoothstep节点获得该遮罩，它看起来是带有硬边缘的黑色和白色。



除了作为模型实际的光线和阴影外，该遮罩还用于遮蔽高光和和镜面反射。可以看到，从Smoothstep节点中心分出了三个分支。



镜面高光和画笔效果



视图下方是蓝色方框Specular，我获得了视线和光线方向的半个向量，然后使用该向量来计算镜面的遮罩。在此阶段中，我使用了非常简单的Blinn-Phong着色模型。



我不认为该模型的实现是最完美的，但足以满足演示本项目，该效果取决于光线和视线角度，你也可以自行调整该实现。

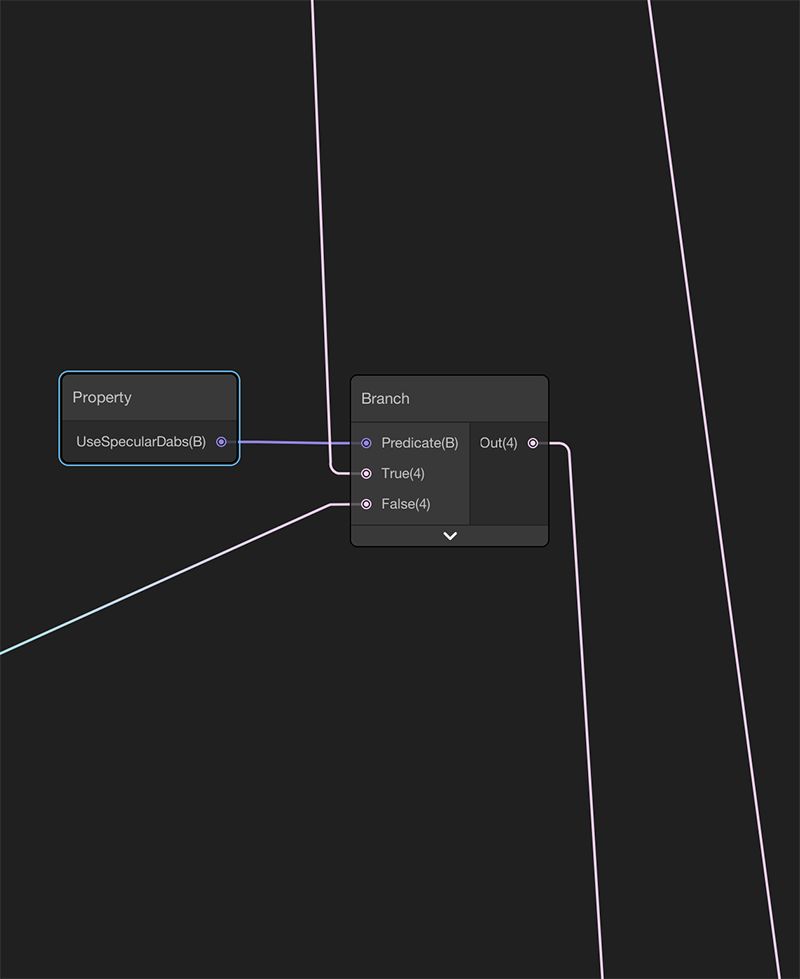

然后，我使用这个遮罩来裁剪屏幕空间纹理，创建画笔轻触效果，即上半部分的Paint brush部分；还使用了该遮罩的原本功能，处理头发部分面片形状的镜面效果，即下半部分的Patch部分。为了切换使用这二个功能，我暴露了名为UseSpecularDabs的属性，通过分支节点验证该属性。





这个部分也是支持镜面贴图的关键部分，可以使金属物品看起来更有光泽，例如：皮肤或木材。



使用边缘效果实现有趣的反差



视图顶部的青色方框Rim highlights，在这里，我使用预制的Fresnel Effect节点，但我仍然使用了光线和视线方向的数量积来过滤该节点，这样做会得到只在对象面向光线时出现的边缘。



当对象背对着阳光或夕阳时，你知道观察此时该对象会得到什么效果吗？



对象会完全被黑暗掩盖。而通过加入该节点，角色会得到彩色的轮廓，即使这样的效果不现实。这是个伪造的效果，但它让角色看起来更有趣。



效果如下图所示。





Fresnel节点连接到了二个Step，这是为什么呢？



下方的Step效果能在黑暗区域出现并重写这些区域，实现前面提到的“夕阳”效果。本示例中，光线没有人为加强，你会得到完全被阳光照射时的颜色。上图中角色身体和脸部轮廓可以看到该效果。





顶部部分呈现了白色轮廓，可以从特定角度观察到，它只出现在已经受光的区域。所以该部分与表示卡通效果的Smoothstep相乘，所以它不会在黑暗区域呈现。Step函数偏移了0.2，这意味着该效果只会出现在靠近形状边缘的位置，使二个效果可以共存和重叠。



上图中女孩的手套上能清楚地看到该效果，手套几乎是全白色。



Master节点：合并所有节点

视图的剩余部分比较简单，你可以看到不同组件如何合并到着色器的“主干”，用红色表示，它最后会链接到Master节点，即右边的最后一个节点，这部分我只使用了一个技巧。

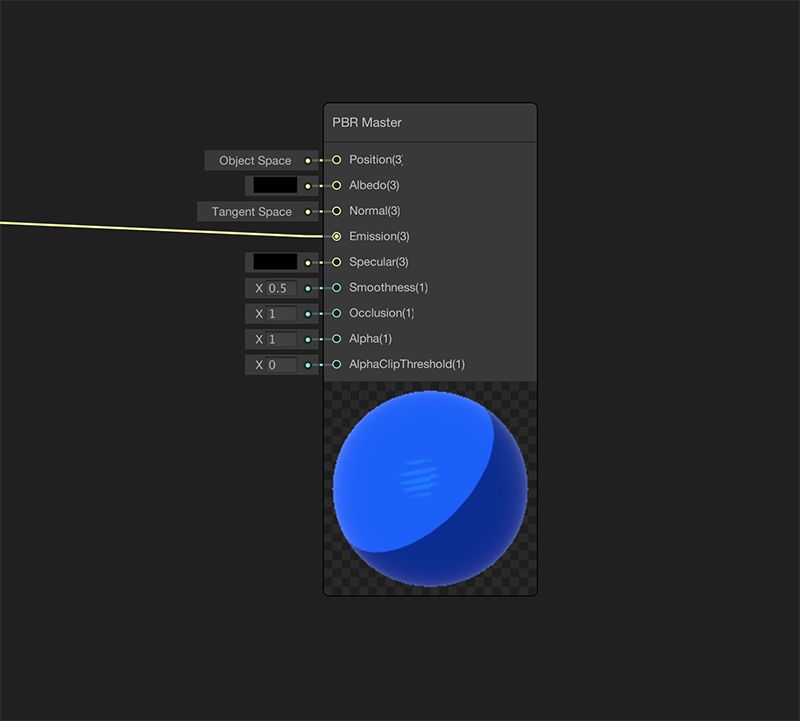

Shader Graph着色器视图如今支持二种类型的Master节点：PBR和Unlit。理想情况下，Unlit节点很适合卡通着色器，因为我要自己计算颜色。但由于我想要得到阴影，而无光照着色器不会默认获取阴影，所以我不得不使用PBR节点。如果以后Unity加入新的Master节点类型，我可能会修改Master节点类型。





PBR Master节点可以带来预制光照模型，适用于逼真的材质。然而，我不需要该模型，我只需要阴影而已。如果使用反照率的话，光线会再乘以已计算的颜色，这不是想要的效果，我想在视图中自行控制颜色。所以我没有使用反照率，我将反照率设为黑色，所以该材质没有得到任何PBR效果。



那么我是如何控制颜色的呢？答案是使用发射。这会带来额外问题：Emission槽需要同时充当反照率、镜面反射、金属度和发射。



发射是最难处理的：我需要计算所有着色器，将发射看作反照率，在最后为顶部添加发射值，不管它是单个值还是纹理，然后缩放它的大小，使不应具有发射效果的部分不被获取，例如：被Bloom屏幕过滤器获取。



实现该平衡的过程很麻烦，而且也不完美，但它让我得到了想要的效果：卡通风格的颜色、发射支持和自阴影。



结语

可视化编程工具Shader Graph的出现，帮助更多开发者，美术等，进行可视化的着色器构建，不必手工编写代码.我们希望以这个着色器为示例帮助你更好理解和使用着色器视图Shader Graph.
