PyroSim:快速和准确地和FDS模型工作的领先软件|火灾动力学与烟雾控制!

用PyroSim快速建立火灾动力学模拟器(FDS)模型。

火灾动力学与烟雾控制



用PyroSim快速建立火灾动力学模拟器(FDS)模型。



特征



  • 强大的火灾模拟



PyroSim是快速和准确地和FDS模型工作的领先软件。



PyroSim是火灾动态模拟器(FDS)的图形用户界面。PyroSim帮助您快速创建和管理复杂火灾模型的细节。





  • 导入CAD模型

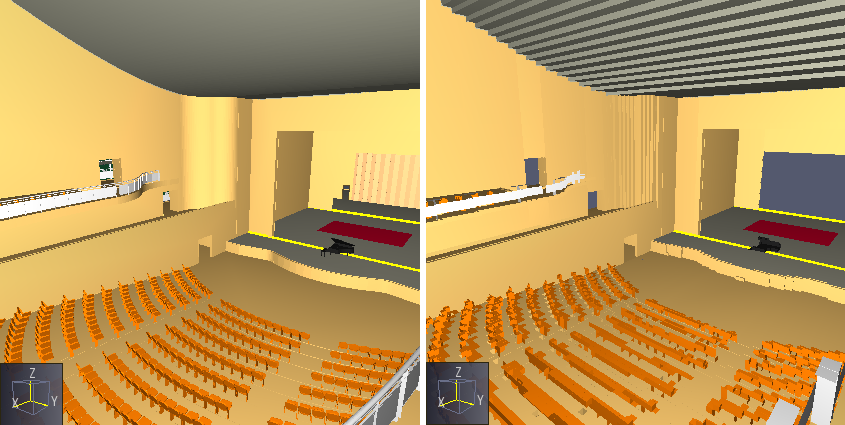

PyroSim导入AutoCAD DXF和DWG文件。当PyroSim导入DWG/DXF文件时,它将把所有的3D人脸数据作为障碍物处理,并将所有其他数据(直线、曲线等)作为单独的CAD数据处理。该图的左侧图像显示DWG文件面部数据,右侧图像显示将在FDS分析中使用的网格表示。



或者,可以导入GIF、JPG或PNG格式的绘图,然后将其用作背景,以帮助您快速地在图像上直接绘制模型。





  • 管理多个网格

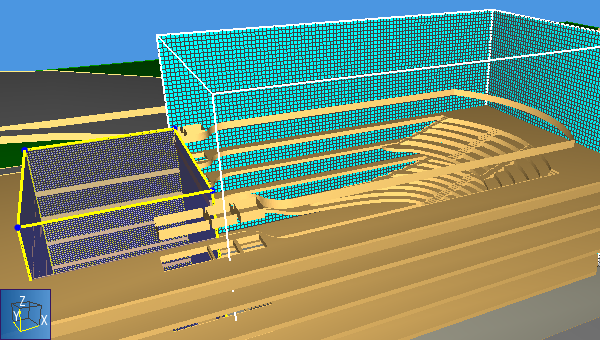

PyroSim中包含帮助您创建和验证多个网格的工具。多个网格供您使用:使用并行处理来加速解决方案,使您的网格符合几何结构,以减少单元格的数量和解决时间,并改变不同网格的分辨率以关注感兴趣的区域。





  • 集成并行处理

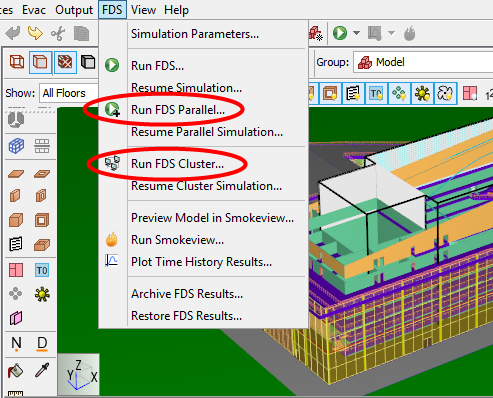

PyroSim支持使用MPI启动并行仿真。对于具有多个核或CPU的单台机器,并行处理是一个集成的工具,所有细节都由您管理。您只需要定义多个网格,然后从解决方案菜单中选择Run FDS Parallel。



PyroSim还可以升级为在多台计算机的网络集群上运行FDS模拟。在从PyroSim内部启动集群模拟之前,节点安装程序安装在将参与的每台计算机上。现在,您将能够在任何数量的计算机上运行模拟。





  • 多语言版本

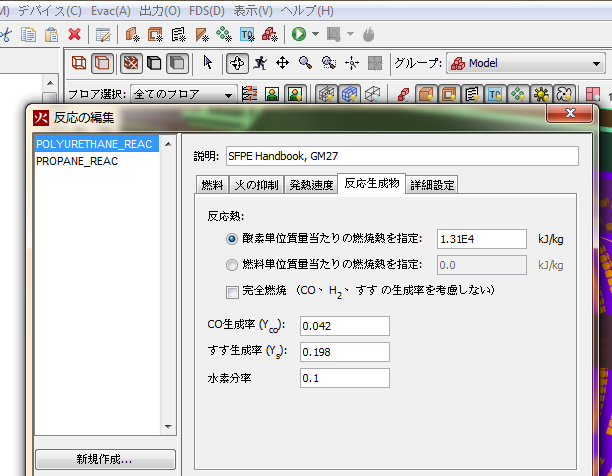

与我们的国际经销商合作,PyroSim的母语版本有中文简体、德语、日语、韩语、波兰语和俄语。我们预计葡萄牙语(巴西语)和西班牙语很快就会问世。





  • 暖通空调系统(HVAC)

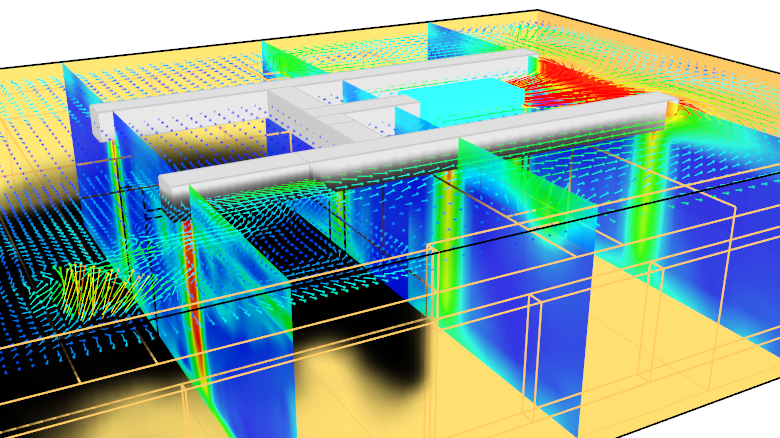

FDS 6的一个主要新特性是将暖通空调系统(HVAC)集成到CFD模拟中。 暖通空调系统(HVAC)可以通过建筑物输送污染物和热量。HVAC系统可以被定义为使用管道、节点、风扇、热交换器(翼圈)和阻尼器。所有这些都可以在PyroSim中被编辑和可视化。



HVAC系统可以独立于任何火灾分析来模拟流量。当用于排烟或维持楼梯井增压时,它们也可用作建筑物的防火系统的一部分。





  • 导入现有FDS模型



如果您有一个现成的FDS模型,您可以简单地把它导入到PyroSim。所有模型信息将被导入并可用于编辑和可视化。





  • 属性库

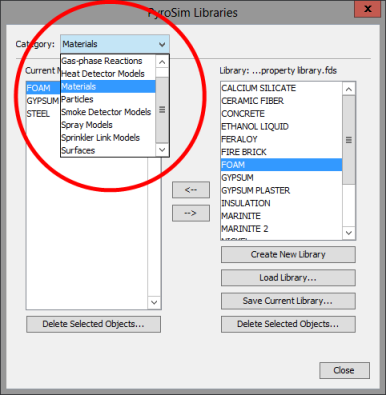

PyroSim提供了属性库,您可以自定义这些属性并将其导入到当前模型中。这加快了模型的创建并减少了错误。该库可包括反应、热探测器、材料、颗粒、表面和其他模型参数。





  • 交互式编辑所有模型对象

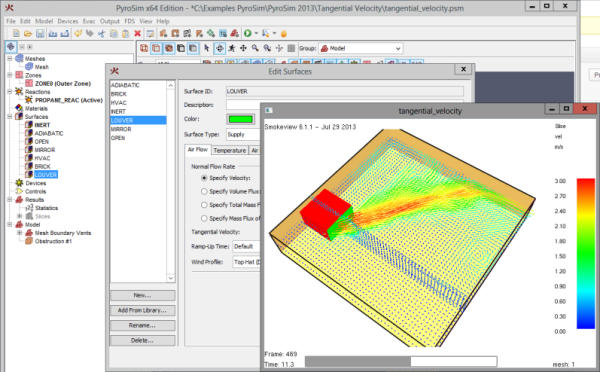

PyroSim允许您交互式地查看和修改与模型中所有对象关联的属性。这种视觉反馈速度模型创建和减少错误。在这里,我们看到一个包括切向速度的表面,以模拟通风百叶窗。

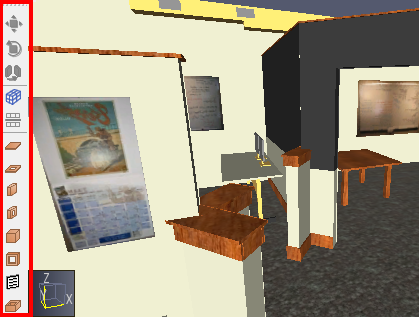

  • 绘图工具



PyroSim中提供了一整套绘图工具,允许您快速创建模型。这些工具包括支持所有FDS对象、复制和粘贴功能,以及将纹理附加到表面。





  • 烟熏后处理

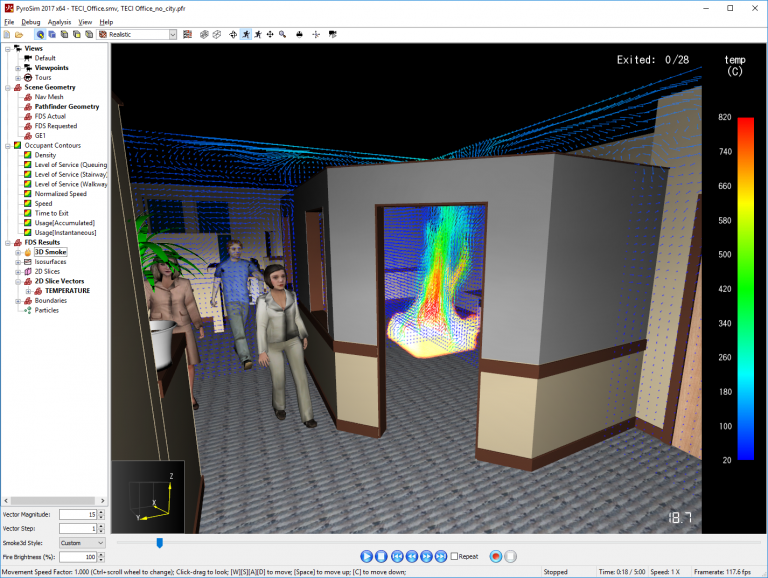

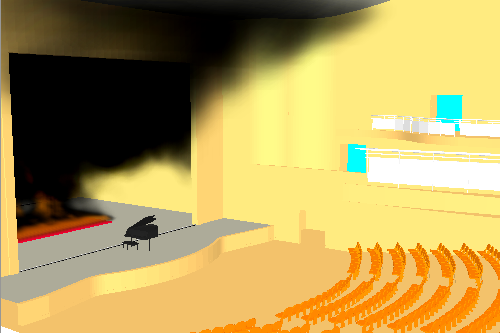

在分析过程中的任何时候,NIST的Smokeview程序都可以启动。这个程序允许您查看烟雾、温度、速度、毒性和其他FDS分析的输出。PyroSim还支持XY时间历史图的绘制。
