RhinoResurf for Rhino：逆向工程插件|强大的能力，能够将大型点云/网格安装到单个面上！

RhinoResurf for Rhino是Rhinoceros®4.0和5.0的逆向工程插件。该插件使Rhino能够从描述对象的网格或点云中重建由对象的NURB曲面表示的几何体。





RhinoResurf的特点：



• 具有规定公差的NURBS拟合。

• 表面光滑度可控。

• G1连续性过渡。

• 强大的能力，能够将大型点云/网格安装到单个面上。

• 完全自动化的NURBS曲面生成。

• 由形式的基于多边形网格（obj网格）的NURBS曲面建模。





RhinoResurf包含以下几个命令：



命令：RsFaceFromPolygon。Rhinosuref for Rhino可以从多边形网格（例如，obj文件格式网格）建模自由形式的NURBS曲面，曲面之间的拼接连续性可达到G1连续。

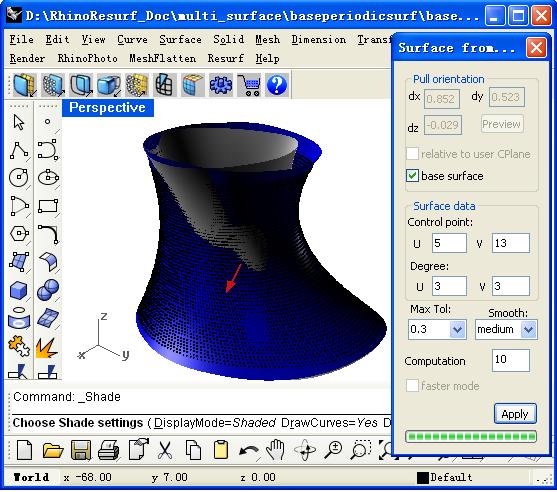

命令：RsPoints2Surf。RhinorSuref for Rhino可以将曲面覆盖在具有指定公差的点云上。悬垂表面类似于在物体上铺一块布。表面变形成沿褶皱方向的物体形状。悬垂方向自动计算。

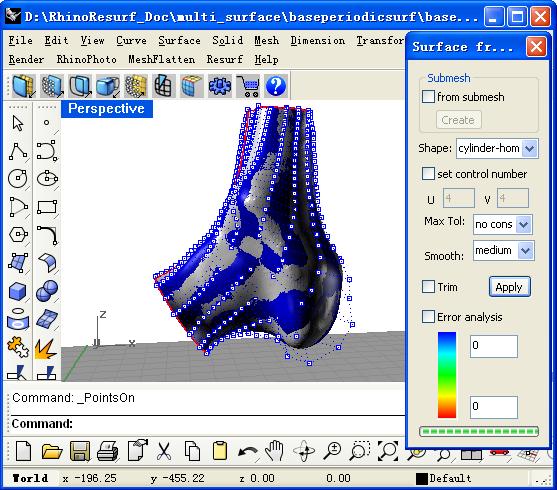

命令：RsMesh2Surf。Rhinosure for Rhino可以将开放网格模型转换为具有指定公差的单个NURB曲面。网格允许在模型中有内部孔。





命令：RsCurves2Surf。RhinorSuref for Rhino可以从选定的曲线（例如轮廓曲线）创建一个NURB曲面。

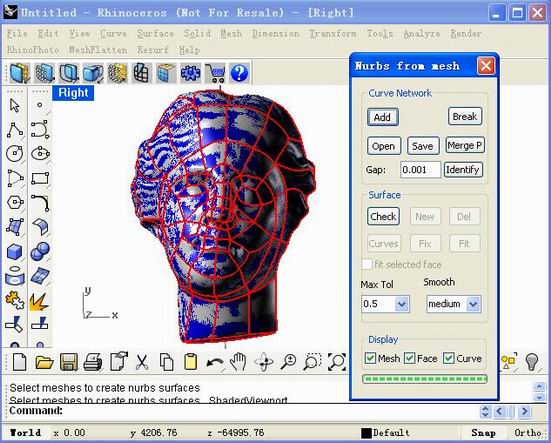

命令：RsMesh2Surfs。RhinorSureffor Rhino可以将开放或闭合网格转换为多个NURB曲面。用户选择网格，并通过在选定网格上绘制线来定义曲线网络。然后单击一个或两个按钮，所选网格将转换为具有指定公差的多个NURB曲面。任意两个NURB曲面的面片之间的过渡达到G1连续性。

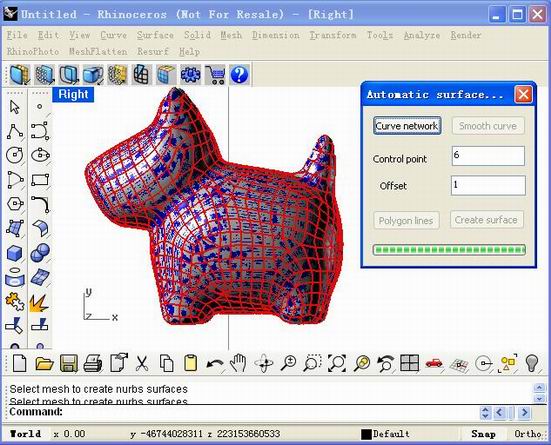

命令：RsAutoNurbs。RhinorSuref for Rhino可以从选定网格自动生成NURB曲面。



命令：RsPointCloud2Mesh。RhinorSuref forRhino可以从选定的点云创建网格。



命令：RsSplitCurveNetwork。RhinorSuref for Rhino可以通过曲线的交点位置自动分割曲线。



命令：RsMergeMeshs。Rhinosuref for Rhino可以将多个网格合并为一个网格体。

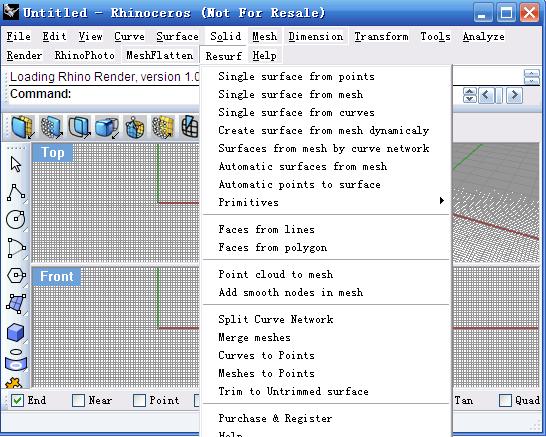

Rhinosure for Rhino的设计非常人性化，易于理解。您可以在第一次手动加载它，稍后它会自动加载到Rhino环境中。加载后，它会向Rhino的现有命令添加新命令，并向包含这些新添加命令的Rhino菜单添加一个名为“Resurf”的新子菜单。



MeshFlatten for Rhino



MeshFlatten for Rhino是Rhinoceros®4.0和5.0的插件。此插件使Rhino能够展开选定的网格模型。MeshFlattenfor Rhino的设计非常人性化，用户只需选择一个网格并单击鼠标右键，扁平结果将自动计算出来。



MeshFlatten for Rhino可以将三维网格展开为二维网格。命令：RsMeshFlatten

MeshFlatten for Rhino可以将三维曲面展开为二维网格。命令：RsSurfaceFlatten
